高温ガス炉
大型構造機器実証試験ループ(HENDEL)
HTTRの各種高温構造機器の性能、信頼性を実証するための高温ヘリウムループ試験装置で、弊社はプラント全体の取りまとめを行いました。
燃料体スタック
炉内構造物実証試験部
高温工学試験研究炉「HTTR」

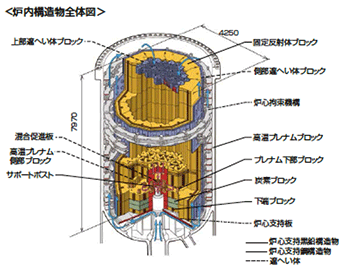

炉内構造物
1000℃近い高温に耐える黒鉛及び金属構造物です。ブロック積層構造における耐震性確保、熱膨張差によるブロック間の隙間を軽減する炉心拘束機構、冷却材バイパスを抑制するシール機構が特長です。
燃料取扱設備
燃料交換機
燃料、中性子源などが入った黒鉛ブロックの原子炉への装荷・取出し、貯蔵設備間との移送・受渡しを行う装置です。
炉心設計・安全解析
旧日本原子力研究所殿からの委託により安全解析の実施、設計評価作業を行いました。特に、様々な経路に分岐する冷却材バイパスフローを考慮した炉心熱流力設計は弊社が得意とするところです。
使用済燃料貯蔵設備
使用済燃料貯蔵プールで保管された燃料を乾式貯蔵する施設です。弊社は、建屋を除く全設備の設計・製作・据付を行いました。
実用炉開発
炉心設計・安全解析
アジア諸国向けの小型市場を狙って小型高温ガス炉ガスタービン発電プラントの設計検討をFAPIG各社と協力して実施しました。単基モジュールの電気出力を100MWとし、建設コスト15万円/kW以下、格納容器がなくても仮想事故時に住民避難が不要とする高い安全水準を満足するプラント概念を構築しました。
