24kV IEC規格対応スイッチギヤ

世界最小クラス 24kV IEC規格対応スイッチギヤ
(Type:VC-V20A-1)

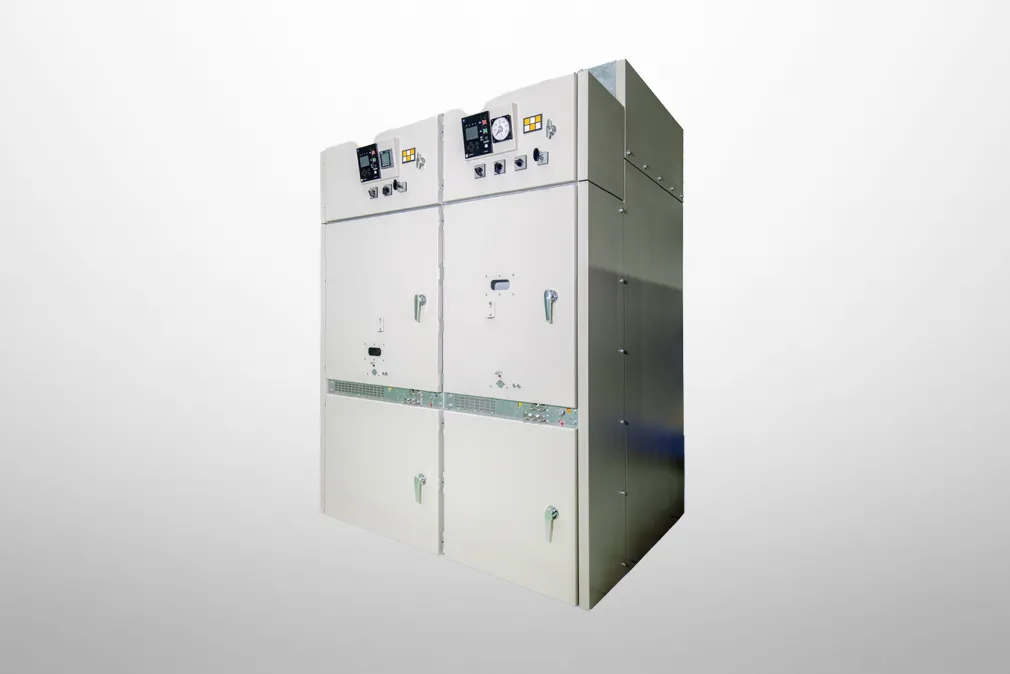

スイッチギヤ「VC-V20A-1」

「VC-V20A-1」は、富士電機が35年にわたり海外向けスイッチギヤを生産してきたノウハウを集めた新製品です。高い通電容量の達成とともにコンパクトな設置スペースを実現。IEC(国際電気標準会議)規格の第三者認証取得により、東南アジアのお客様を中心にグローバルにご提供します。

特長

1)絶縁構造の最適化によるコンパクト設計を実現 ~設置面積を20%削減~
電界解析により充電部や絶縁体の形状を最適化することで、遮断器と筐体の小型化を図り、設置面積を20%削減(当社従来機種との比較)。業界トップクラス(注)の省スペースを実現しています。

同じ定格容量(定格電圧:24kV、定格電流:1250A)で比較した場合

2)短絡事故時の高温・高圧ガス(ホットガス)を瞬時冷却 ~設置場所の柔軟性向上~
万一の短絡事故時に発生するホットガスの安全な処理のため、排気ダクトの設置による建屋外への放出が一般的です。本製品では、ホットガスを瞬時に冷却可能な装置を盤内に設置することで、建屋外への放出を不要とし、設置場所を柔軟に選択することが可能です。

VCB(真空遮断器)

3)安全に設備を保護する安定した遮断性能
豊富なノウハウを結集して、VCB(真空遮断器)の優れた遮断性能を実現しています。小電流から短絡大電流まで、あらゆる電流を確実に遮断し、設備の安全を守ります。
また、VCBにとって過酷な異相地絡遮断や脱落遮断においても、安定した遮断性能を発揮します。

4)誤動作を防止する万全の安全設計
各部にインタロックを設けた安全設計としています。特に引出形機器である遮断器は、完全な機械的インタロックを装備して、誤操作を防止しています。さらに扉部は施錠も可能であり、不用意な誤操作による事故への対処に万全を期しています。
