受変電設備の予防保全

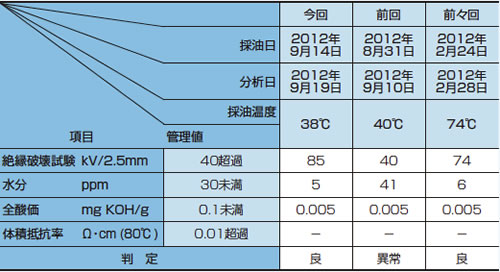

油入変圧器の油中ガス分析・絶縁油特性試験

受変電設備においては、老朽化した機器の設備全体に占める割合が次第に高くなってきており、高齢化機器の劣化状態の把握、不具合箇所の的確なる処置等が、電力供給信頼度の維持、確保及び向上に重要となってきています。

油入変圧器の内部異常や経年劣化度合、絶縁油を分析することで判断できます。

変圧器内部で局部的な過熱・放電等により絶縁油や絶縁物が熱分解する際に生じた分解ガスは、絶縁油中に溶解します。油中ガス分析は、この油中に溶解したガスを抽出して分析し、内部異常の有無を診断する方法です。

油中ガス分析

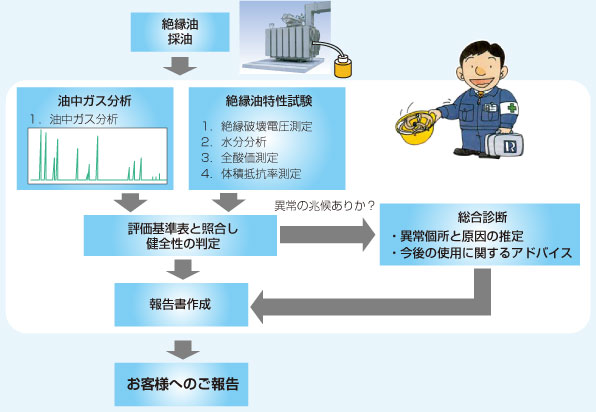

油中ガス分析による保守管理における診断フローチャート

1. 油中ガスの推移

試料採取年月日	酸素(O2)	窒素(N2)	水素◆(H2)	一酸化炭素■(CO)	二酸化炭素(CO2)	メタン▲(CH4)	エタン×(C2H6)	エチレン＊(C2H4)	アセチレン●(C2H2)	可燃性ガス総量(TCG)	TCG増加量/月(ppm)
1994. 6. 5	1321	8801	14	88	144	5	7	n	nd	114	－
1996. 6. 16	2163	14540	6	78	145	4	14	t	nd	102	0
2000. 6. 4	1709	66031	6	92	239	43	83	4	n	228	3
2000. 6. 4	1053	62953	-3	79	128	53	136	4	n	275	0
2004. 5. 30	1120	76332	31	102	412	89	245	8	n	475	4
2007. 5. 17	712	74592	8	102	469	110	348	9	n	577	3
2008. 5. 31	484	77131	5	66	625	84	310	9	n	474	-8
2008. 10. 1	1322	87451	5	76	521	104	345	11	n	541	17
2009. 2. 16	1659	87212	6	77	345	107	356	10	n	556	3
2009. 8. 25	911	74437	-4	53	405	83	324	9	n	473	-13
2010. 2. 22	1259	82253	5	53	331	83	320	9	n	470	0
2011. 2. 21	921	88712	5	53	444	85	346	10	n	499	2
2012. 2. 24	665	77104	7	55	428	88	370	11	n	531	3
2012. 2. 24	665	77104	7	55	428	88	370	11	n	531	3

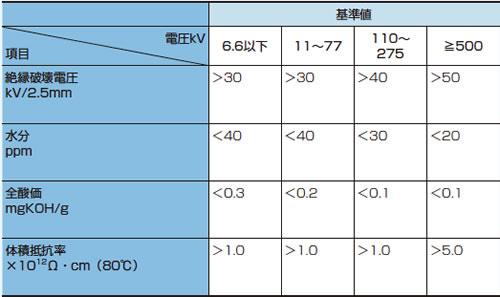

判断基準

要注意Ⅰレベル			400	300		100	150	10	0.5	500
要注意Ⅱ	1. C2H2≧0.5ppm 2. C2H4≧10ppmかつTCG≧500ppm
異常レベル	1. C2H2≧5ppm 2. C2H4≧100ppmかつTCG≧700ppmm 3. C2H4≧100ppmかつTCG増加量≧70ppm/月

2. ガスパターン

3. 異常診断図（組成比）

4. 特定ガス
