受変電設備の予防保全光学式モールド変圧器劣化診断サービス MOLMOS

モールド変圧器の樹脂の劣化度を簡単に診断

MOLMOSによる劣化診断

  1. MOLMOSはエポキシ樹脂の表面濃色を 光反射率で測定し、劣化度(質量減少率)を診断します。

導入によるメリット

  1. 余寿命把握による保守更新計画の最適化を実現

  2. 劣化度の把握により最適な保全計画が可能

  3. 数値データによる定量的な劣化度診断が可能

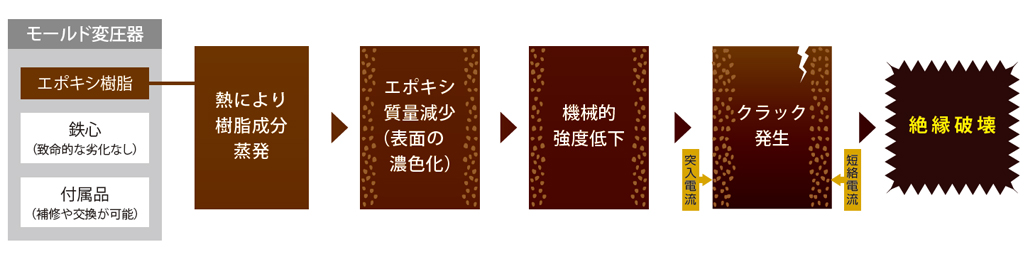

樹脂劣化プロセスと絶縁破壊

モールド変圧器の寿命は、絶縁物のエポキシ樹脂の劣化が大きく影響します。
エポキシ樹脂は、熱劣化で濃色化が起こり質量が減少することで、脆く砕けやすくなります。

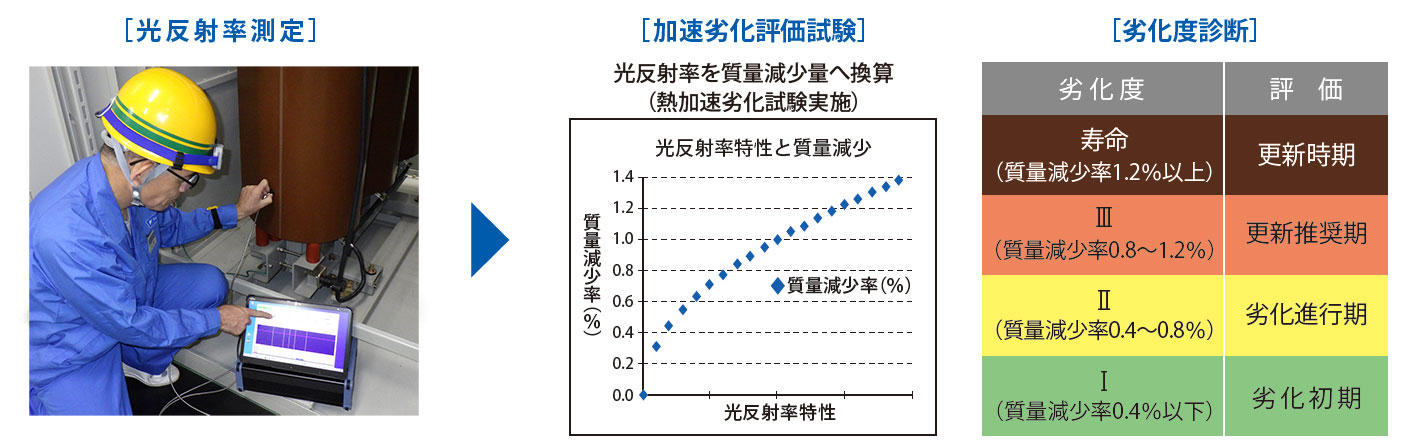

樹脂劣化診断手法

劣化度

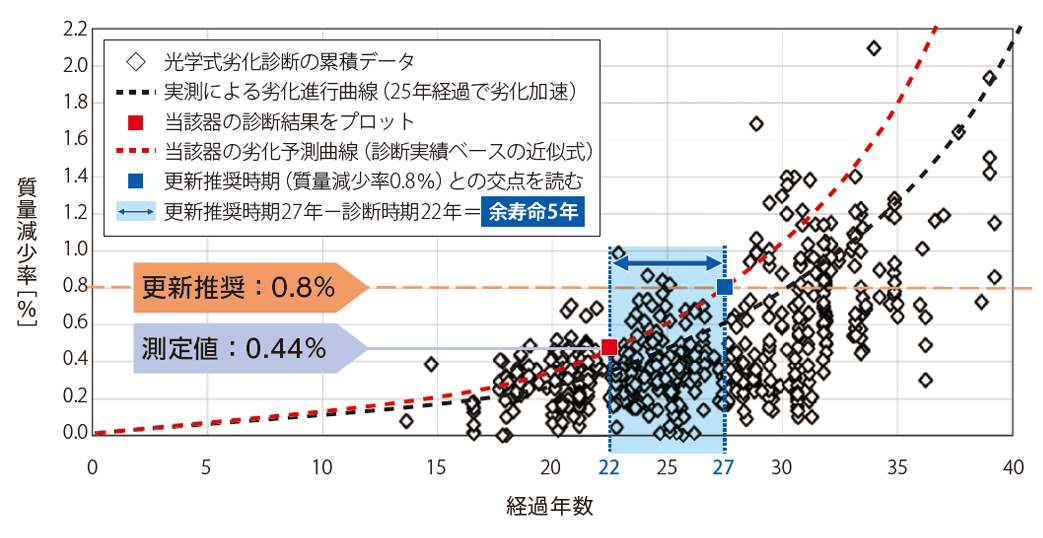

余寿命

診断の条件

  • 機種 : 富士電機製の特高・高圧モールド変圧器
  • 外観 : 著しい変色や汚れ、補修塗装がないこと
  • 環境 : 測定時に変圧器を停電可能であること

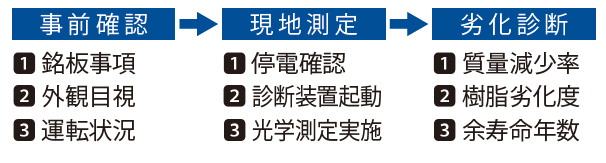

診断フロー

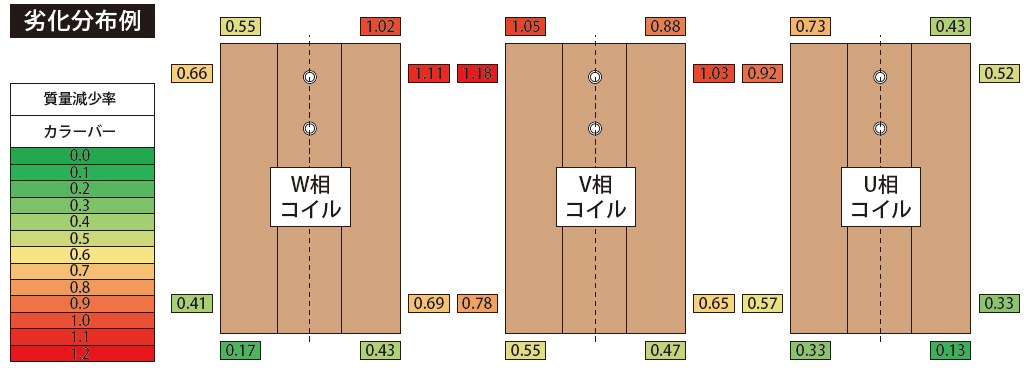

診断事例

2021年3月末現在、926台の診断実績があります。
日常の目視や定期点検の絶縁抵抗測定では異常検知されない対象に対しても、光学式劣化診断によって劣化度や余寿命年数といった定量的な診断指標をもとに経済的な保守更新計画を提案致します。
