仕様
標準仕様
| 項目 | UHK-0038 | UHK-0036 | UHK-0037 | UHK-0035 | UHK-0034 | |
|---|---|---|---|---|---|---|
| 電源 | 定格電圧 | AC100～240V | DC24V | AC100～240V | DC24V | DC24V |
| 電圧許容範囲 | -15%,+10％ | ±10％ | -15%,+10％ | ±10％ | ±10％ | |
| 許容瞬時 停電時間 |
20ms以内 （AC100V 以上） |
1ms以内 | 20ms以内 （AC100V 以上） |
1ms以内 | ||
| 消費電力 （最大定格） |
70VA以下 | 28W以下 | 70VA以下 | 28W以下 | ||
| 突入電流 | 30A以下、3ms | 18A以下、5ms | 30A以下、3ms | 17A以下、6ms | ||
| 絶縁抵抗 | DC500V 10MΩ以上 | |||||
| 物理的環境 | 使用周囲温度 | 0～50℃※1 | ||||
| 使用周囲湿度 | 85％RH以下（結露なきこと）※1 | |||||
| 使用高度 | 標高2000m以下 | |||||
| 使用雰囲気 | 腐蝕性ガスなく、塵埃がひどくないこと（導電性塵埃なきこと） | |||||
| 保存温度 | -10～60℃※1 | |||||
| 保存湿度 | 85％RH以下（結露なきこと）※1 | |||||
| 汚損度 | 汚損度2 | |||||
| 機械的稼働条件 | 耐振動 | JIS B 3502（IEC61131-2）準拠 振動周波数: 5 ～9 Hz 片振幅: 3.5 mm、 振動周波数: 9 ～150 Hz 定加速度 9.8m/s（2 1G）、X,Y,Z: 3方向（各10 回） |
||||
| 耐衝撃 | JIS B 3502（IEC61131-2）準拠 ピーク加速度 147m/s（2 15G）、 X,Y,Z:3方向 各3回（計18回） |
|||||
| 電機的稼働条件 | 耐ノイズ | ノイズ電圧1500Vp-p、パルス幅1μs、立上り時間1ns | ||||
| 耐静電気放電 | IEC61000-4-2に準拠、接触6kV、気中8kV | |||||
| 設置条件 | 接地 | D種接地（第3種接地）FG、SGは分離 | ||||
| 構造 | 保護構造：IP66相当、Type 4X/13※2※3（防水パッキン使用時） リアケース：IP20相当 形状：一体形 取付方法：パネル埋込取付 |
|||||
| 冷却方式 | 自然空冷 | |||||
| 外形寸法 W×H×D （mm） |
327.8×261.0×54.9 | 303.8×231.0×54.0 | 235.0×180.0×48.9 | |||
| パネルカット W×H（mm） |
313.0×246.2（+0.5/-0） | 289.0×216.2（+0.5/-0） | 220.5×165.5 （+0.5/-0） |
|||
| 質量 | 約2.5 kg | 約2.0 kg | 約1.3kg | |||
| ケース色 | フロントケース：ブラック、リヤケース：ライトグレー | |||||
| 材質 | PC樹脂 | |||||
データ収集仕様
通常モード
| No. | 項目 | 仕様 | 備考 |
|---|---|---|---|
| 1 | 登録パラメータ数 | 2〜300 | SignAiEdgeに登録できるパラメータの数（全診断ユニット共通） |
| 2 | 診断パラメータ数 | 2〜100 | １つの診断ユニットで使用できるパラメータの数 |
| 3 | 診断パラメータ収集周期 | 0.1～60.0 [sec] | - |
| 4 | デバイス | PLC | - |
| 5 | データ形 | INT ：整数形16ビット DINT：倍精度整数形32ビット REAL：実数形 |
- |
| 6 | 符号 | あり、なし | - |
注）基本的にモニタッチが接続可能な機種からデータ収集が可能となります。ただし、拡張ユニットは使用できません。
振動診断モード
| No. | 項目 | 仕様 | 備考 |
|---|---|---|---|
| 1 | パラメータ数 | 2～14 | 内部加速度センサ（3軸）と外部接続のアナログ入力（4ch）の計7つにて各々の平均値・最大値データ |
| 2 | 計測時間 | 1～60[sec] | 診断センサHUBから各内部加速度センサ・外部アナログ入力の計測時間を設定 |
| 3 | デバイス | 診断センサHUB | |
| 4 | サンプリング周波数 | 10～2000[Hz] | 各内部加速度センサ・外部アナログ入力のサンプリング周波数は診断センサHUBから設定 |
MSPC診断機能仕様
通常モード
| No. | 項目 | 仕様 | 備考 |
|---|---|---|---|
| 1 | 診断ユニット登録数 | 10 | ユニット実行数に制限無し （性能とのトレードオフ） |
| 2 | 診断パラメータ収集点数 | 2〜1000 | 最小点数は2点 ※ロギング回数と同義 |
| 3 | 計測開始トリガ | PLC |
振動診断モード
| No. | 項目 | 仕様 | 備考 |
|---|---|---|---|
| 1 | 診断ユニット数 | 1～10 | 診断設定やモデルを診断ユニット毎に登録できる数 最大2ユニットまで同時診断が可能 |
| 2 | 解析トリガ | 診断センサHUB | 診断センサHUBの設定（ch・計測時間）に応じ成立条件が変わる |
診断センサHUB仕様
| 本体内蔵センサ測定範囲 | 3軸加速度センサ、800Hz、±8G | |
|---|---|---|
| 外部信号 | AI入力※1 | 4ch（0-3.3V、分解能12bit相当、合計最大1MHz） CH1 高速：10Hz～1MHz※2 CH2-4 低速：10Hz～40kHz※2 |
| DI（外部トリガ）入力 | 1点（無電圧接点） | |
| 無線通信 | 無線Wi-Fi（2.4/5GHz帯） | |
| ストレージ | 通信異常時に内部メディアに一時保存可能 | |
| トリガ種類 | 本体内蔵センサ | 装置の動作を検知して自動的に計測 |
| 外部信号 | DIトリガ・AI入力値の設定により計測 | |
| 定周期 | 連続稼働している装置で一定周期ごとに計測 | |
| サーバコマンド | 無線通信によるサーバからのコマンドで計測 | |
| プリトリガ機能 | 計測前後のデータを追加取得（最大各２秒） | |
| 連続計測時間 | 最大15分（1分毎にファイル分割送信） | |
| ファイル形式 | バイナリ形式 | |
| 概略寸法 | 100（W）×25（D）×100（H）mm | |
| 重量 | 250g以下 | |
| 動作周囲温度 | -10～50℃ | |
| 動作周囲湿度 | 30～90%RH（結露なきこと） | |
| 外部電源※3 | DC24V ±10% | |
| 外部接続センサ用電源 | 3.0V出力 | |
| 保護等級 | IP67 | |
| 取付方法 | ネジ取付 | |
| 海外規格対応 | CEマーキング | |
※1 外部接続センサに3軸の加速度センサを接続する場合、合計3chのAI入力を使用しますので、ご注意ください。
※2 SignAiEdgeと連携の場合、最大2kHz（CH１・CH2-4）までとなります。
※3 本製品に電源ケーブルは付属していません。外部電源がない場合、産業用バッテリによる給電も対応可能です。

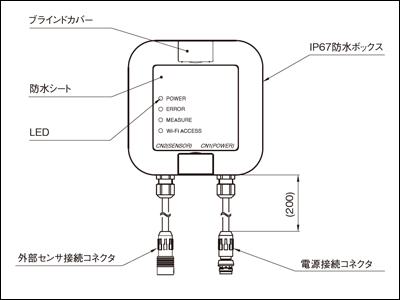

各部名称

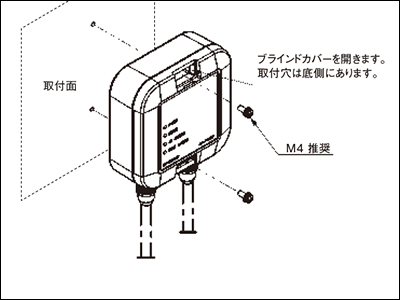

取付図
