FAQ

Q1.パワーフィルタは、どのようにノイズを抑制するのですか?

パワーフィルタは、コンデンサとリアクトルで構成されています。このコンデンサとリアクトルの交流インピーダンス特性の相乗効果により、ノイズを吸収・抑制します。

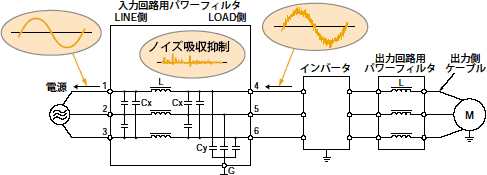

下図に示すように、インバータで発生したノイズを入力回路用パワーフィルタが吸収・抑制し、電源側にノイズが流出しないようにします。
また、インバータの負荷側に出力回路用パワーフィルタを設置すれば、モータや出力側のケーブルから大地経由で電源側に回り込むノイズを抑制でき、一層効果的です。

回路図
