カムスイッチの既納品の接点構成を確認するには、どのようにしたらよいのですか?
現物を見ながら、次のステップでご確認ください。
ステップI:
- 本体に接点構成を表す接点表示ラベルが記載されておりますので、その接続図番号をもとに、標準接続図集で確認することができます。
例「1M3501H1B」⇒「3501」の接続図を見ます。 ステップII:
- 接続図番号が不明の場合:例えば、32Cのように3ノッチ、2エレメントで標準接続図集に記載されてない場合
-
- RC310形:
-
接点ラベルが、エレメントの側面に貼り付けてあり、接点が閉じるノッチ位置を記入してあります。
例1)1-3端子間のラベルに3と記入されていれば、3ノッチで接点が閉じることを表しています。 - 例2)1-3端子間のラベルに(3)と記入されていれば、3ノッチで接点が閉じている接点がオーバ―ラップ接点であることを表しています。
-

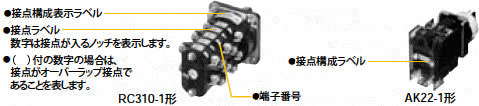

- (参考)RC310-1形接点ラベル
- 制御用カムスイッチRC310-1形には、配線や保守点検がし易いよう、「接点構成ラベル」や「接点が閉じるノッチ位置を示すラベル」を添付しております。
-
-
- AK22-1形:
-
エレメントの端子記号捺印部にインジケータがあります。接点が開いている場合は、黄色のインジケータが見えます。閉じている場合は見えません。ハンドルを操作しながら、インジケータを見ながら、接続図へ展開できます。
モータ始動用、計器用切換スイッチ:用途、外観でカタログと照合してください。
-
- キー付:
- キーの抜き差し位置・キーの種類は、現物で確認してください。詳細に仕様を示せば形式展開できます。
ステップIII:
- 左から1ノッチごとに端子間をテスターにより、導通確認をして接続図に導通接点を記入して確認してください。
-
