ノイズ減衰性能の「静特性」にある「ノーマルモードノイズ」「コモンモードノイズ」とは、
どのように違うのですか？
「ノーマルモードノイズ」と「コモンモードノイズ」は、次のように異なります。 しかし、実際には、この両者が同時に存在するケースが多いです。

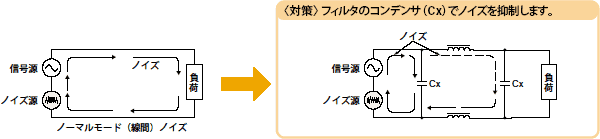

- ● ノーマルモードノイズ：
- 信号源と直列に生じるノイズ（電源ライン間を伝導するノイズ）
- ● コモンモードノイズ：
- 信号回路全体が大地に対して変動するノイズ（電源ラインとアースを伝導するノイズ）
