電源機器 SPD(避雷器)

SPD(避雷器)の配線時、どのような注意が必要ですか?

SPD(避雷器)は、サージの侵入口または保護する機器の直前に設置することが原則です。
そして、その配線は最短距離で、他の配線と交差させないようにする必要があります。

電源用SPD(避雷器)は、出来るだけ太い線(3.5mm2かそれ以上が望ましい)で、最短距離で配線します。

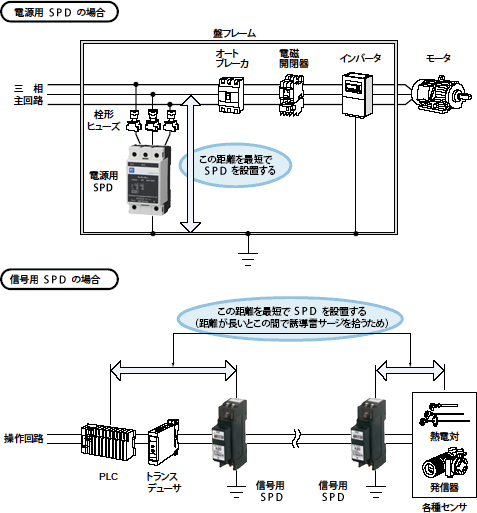

図 SPD(避雷器)の配線上の注意

電源用と信号用の配線時の注意箇所図
