計器・計測機器 トランスデューサ

電流入力(CTに接続されるソケット形トランスデューサ)には、
なぜシャント抵抗を取付ける必要があるのですか?

CTの場合、二次側をオ-プンにすると電流を流そうとして、二次側に異常電圧が発生します。
電流入力のトランスデュ-サの場合、本体をソケットから外すと同様の状態となり非常に危険です。
したがって、これを防ぐためにシャント抵抗を入れ、本体をソケットから引き抜いてもオ-プンにならないようにしております。
なお、VTの場合は、二次側をオ-プンにしても問題ありません。

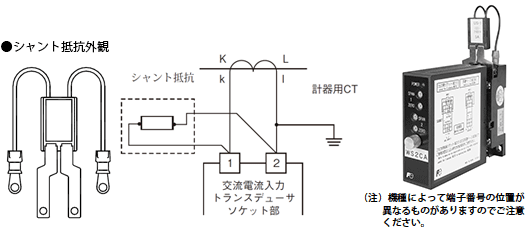

シャント抵抗
