エコロジー配電盤

◆エコ薄型高圧配電盤

●特長

• 薄形（従来の奥行き2000mmを600ｍｍに縮小）

• エコ電線、RoHS対応電気機器使用、
  リベットファスナー構造等、経済産業省の
  提唱する循環型社会実現のための3R対応

• 製品の環境負荷としてのLC-CO2を
  自主的に計算して情報開示


◆低圧エコロジー配電盤

●特長

• ハロゲンフリーの材料を採用

• 使用時の消費電力を把握

• 製品廃棄時の処理情報・注意事項を公開


●適用盤

• 制御盤

• 計装盤

• コントロールセンタ


●適用例

• 下水処理場

• 浄水場

• 産業用配電盤など


◆特高・高圧エコロジー配電盤

●特長

• ハロゲンフリーの材料を採用

• 使用時の消費電力を把握

• 製品廃棄時の処理情報・注意事項を公開


●適用盤

• 特別高圧盤

• 高圧盤

• トランス盤


●適用例

• 下水処理場

• 浄水場

• 産業用配電盤など


◆24kV C-GIS

●特長

• SF6ガス不使用（温室効果ガス不使用）
• ハロゲンフリーの材料を採用
• 使用時の消費電力を把握
• 製品廃棄時の処理情報・注意事項を公開


●適用例

• 下水処理場

• 浄水場

• 産業用配電盤など


注)SF6ガス：
電機機器に必要な絶縁・消弧・不燃・無害など多くの長所がある反面，大気寿命が長くCO2の23,900倍と非常に大きな温室効果を示します。

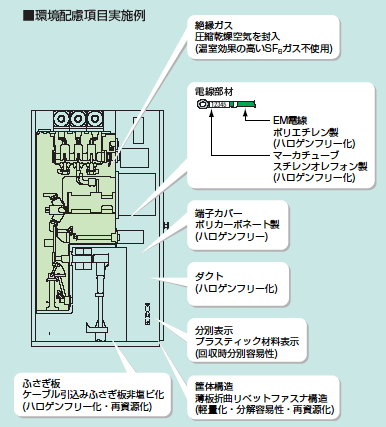

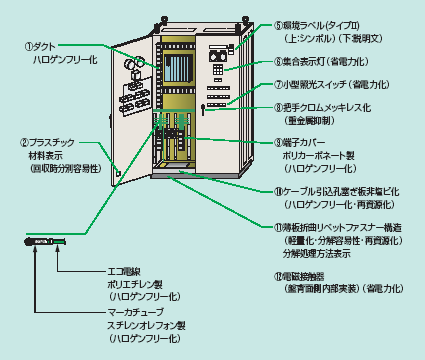

◆環境配慮項目

筐体にはリベットファスナ構造を適用することにより廃棄時の解体容易化を実現し，盤内部ではEM（エコ）電線・ダクト・ふさぎ板・端子カバーに非塩ビ材質を使用することにより，有害物質の発生を抑制しています。また内部に実装される漏電遮断機内では，プリント回路板をはじめとする鉛フリーはんだ使用部品が積極的に採用されており，実装部品を含めたエコロジー配電盤全体で有害物質発生の抑制に努めています。

環境ラベルタイプ�K適用盤での環境配慮事項実施例

項目		低圧エコロジー配電盤			特高・高圧エコロジー配電盤
環境配慮適用事項		制御盤	計装盤	コントロールセンタ	高圧盤	C-GIS
EM電線		○	○	○	○	○
エコダクト		○	○	○	○	○
保護カバー		○	○	○	○	○
ふさぎ板		○	○	○	○	○
鉛フリーはんだ適用機器使用		○	○	○	○	○
筐体リベットファスナ構造		○	○	○	−	○
SF6絶縁ガス代替		−	−	−	−	○

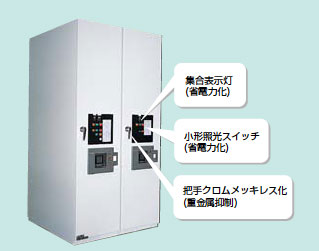

省電力機器使用	小形照光スイッチ	○	○	○	○	○
	集合表示灯	○	○	−	○	○
	集合形配電監視 ユニット	○	○	−	○	−
情報開示		○	○	○	○	○

○・・・適用　　　　−・・・適用せず

盤筐体のコーナー部を示します。
底枠・柱・コーナー片を組み，それぞれが重なる部分の穴にリベットを差し込み，接合します。
解体するときはこのリベットをドリルなどで壊すことにより，容易に解体できます。
このリベットは航空機の機体接合にも使われており，通常の状態では充分な強度をもっています。これを使った耐震構造の盤は阪神淡路大震災クラス以上の震度に耐えられます。
