低圧モータコントロールセンタ

タイプIII環境ラベル認証取得製品

低圧モータコントロールセンタを含めたエコロジー配電盤が ”業界初のエコロジー配電盤の開発”として
社団法人日本電機工業会「平成17年度［第54回］電機工業技術功績者表彰発達賞」を受賞しました。

環境ラベル適応配電盤
低圧モータコントロールセンタ
SM3000外観


エコリーフラベル
No.BG-05-002

◆仕様

◆主な環境負荷

● 温暖化負荷（CO2換算）：2,720kg（2,215kg）
● 酸性化負荷（SO2換算）：3.3kg（2.9kg）
● エネルギー消費量：53,551MJ（47,256MJ）
（　）：リサイクル効果*を含んだ環境負荷の間接的な影響を示しています。

*：	「リサイクル効果」は，他製品へ及ぼす環境負荷の間接的な影響を示します。

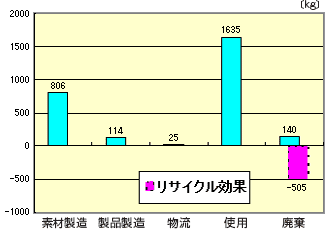

地球温暖化負荷についてのグラフ


温暖化負荷（CO2換算）

注：	使用時環境負荷は最大容量の70%の機材が1日4時間で15年間負荷に給電するとして、コントロールセンタ自身の消費電力のみを計上しています。

をご覧下さい。

◇ 環境影響負荷低減効果 ◇
	同一試算モデルでは従来機種ＳＭ１２００と比べ、約３５％の運転時消費電力削減が見込まれます。消費電力の低減により、ＣＯ２削減効果も見込まれます。

◇ 原　理 ◇
	コントロールセンタは低圧電動機や変圧器，電灯負荷などの開閉装置として広く使用される装置で，通電による発熱ロスが従来約400W/面発生しています。今回，小容量回路のユニットを小形化することにより配線長さを短縮し，電子式コントローラの標準搭載により配線本数の削減や機器の消費電力削減も図ることによりトータルでの消費電力削減を実現しました。

消費電力比較グラフ

◇ 特　徴 ◇
	・　小容量回路にV形（縦形）ユニットを採用，最小サイズユニットの搭載数量は当社従来比で約４倍です。・　電子式コントローラの小形，薄型化（当社従来比1/6）により標準搭載，通信対応も可能です。・　リサイクルを配慮した分解可能な溶接レス構造とクロムフリー化を採用しました。

環境ラベル適応配電盤
低圧モータコントロールセンタ
SM1200外観


エコリーフラベル
No.BG-04-001

◆仕様

◆主な環境負荷

● 温暖化負荷（CO2換算）：3,963kg（3,359kg）
● 酸性化負荷（SO2換算）：4.9kg（4.4kg）
● エネルギー消費量：81,399MJ（73,824MJ）
（　）：リサイクル効果*を含んだ環境負荷を示しています。

*：	「リサイクル効果」は，他製品へ及ぼす環境負荷の間接的な影響を示します。

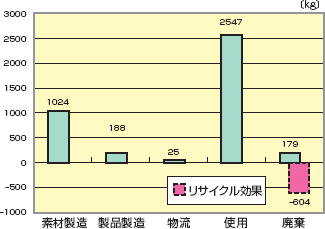

地球温暖化負荷についてのグラフ


温暖化負荷（CO2換算）

注：	使用時環境負荷は最大容量の70%の機材が1日4時間で15年間負荷に給電するとして、コントロールセンタ自身の消費電力のみを計上しています。
