プログラマブルコントローラ PLC

MICREX-SXシリーズ CPU モジュール SPH5000EC・5000M

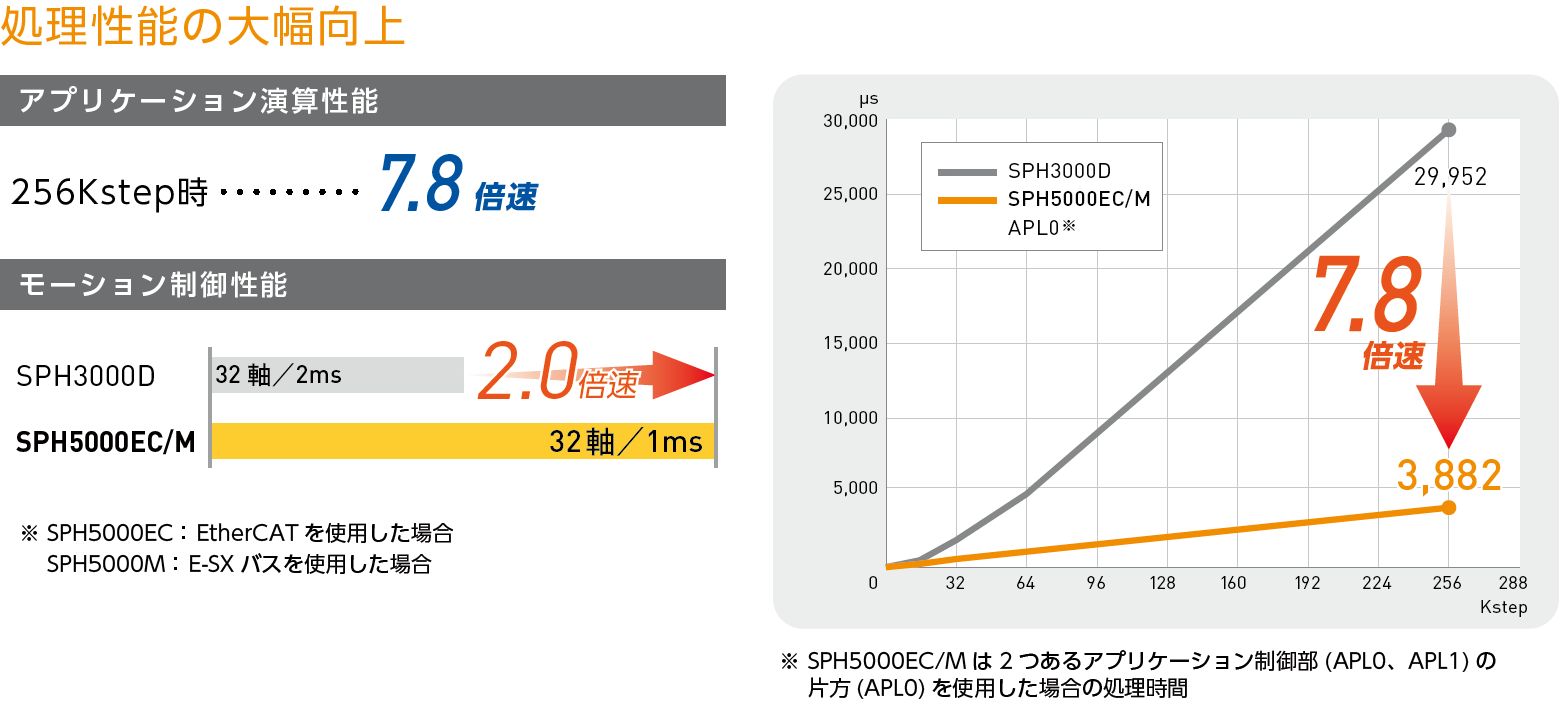

従来（２台分）のPLCアプリを新開発マルチコアプラットフォームで並列同時実行できます。

制御対象の規模や必要な機能・性能に合わせて最適なコントローラを構成可能です。
また、必要に応じて自在な拡張ができるため開発コストやシステムコストの低減が実現できます。

SX 共通のExpert(D300win) アプリを再利用できます。
また、SPH 共通の電源、I/O、機能、通信モジュールも使用でき
既存システムの置き換え・拡張が容易です。

電池レス保持メモリ機能により、リテインメモリやRAS 情報のデータバックアップが可能です。
メンテナンスの際の定期的な電池交換が不要になります。

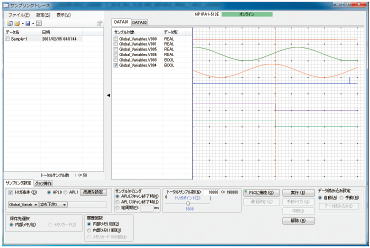

サンプリングトレースの高機能化により、開発時やシステム稼働時の問題を素早く解決できます。

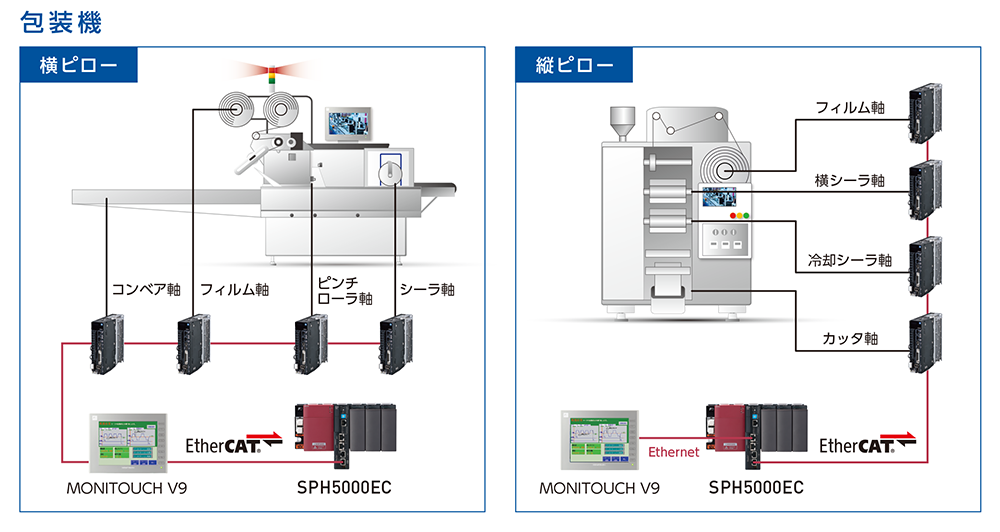

SPH5000ECは、モジュール前面にEtherCATポートを搭載。
EtherCATマスタとして、各種EtherCATスレーブに接続が可能です。

Expert（D300win）からEtherCATコンフィグレータを起動することによってEtherCATネットワークの構成が行えます。

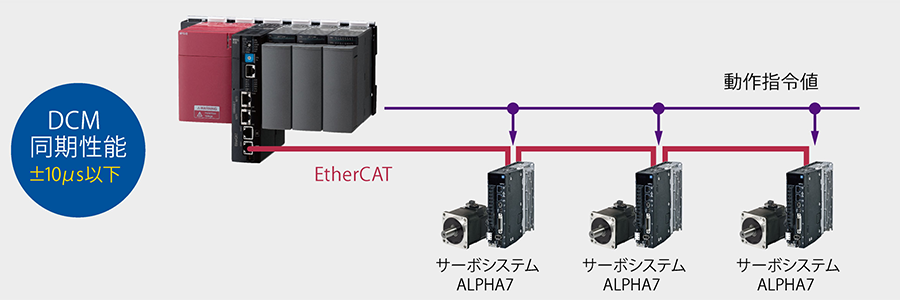

EtherCAT局間のデータ出力タイミングが同期します。

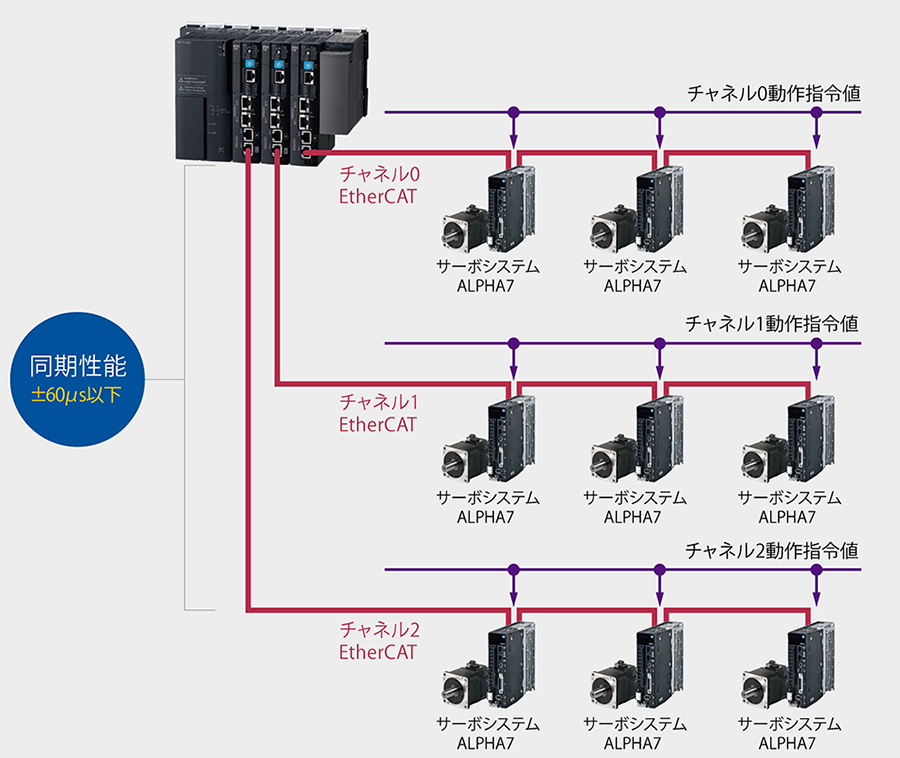

EtherCATのチャネル間データ出力タイミングが同期します。

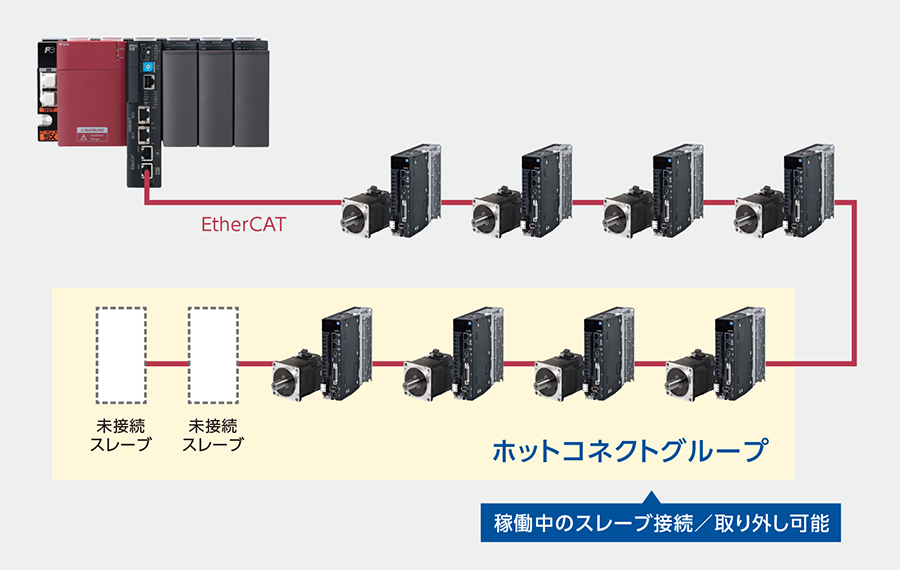

SPH5000EC（EtherCATマスタ）稼働中にスレーブの接続／取り外しが可能です。
また、未接続スレーブを含む構成が可能なため、必須スレーブとオプションで追加するスレーブが混在したシステム構成が可能です。

E-SXバス内のデータ出力タイミングが同期します。

E-SXバスのチャネル間データ出力タイミングが同期します。

信号リピーター機能により、断線をしても通信を継続します。

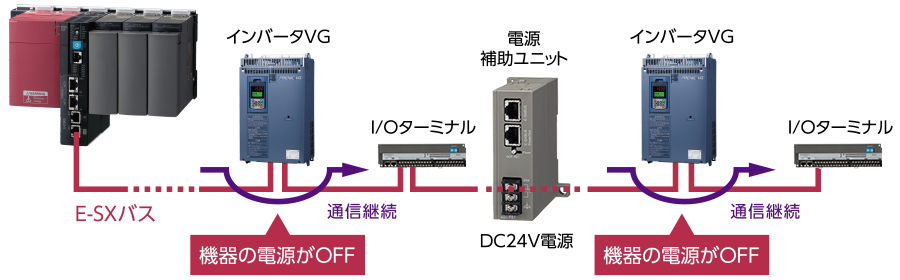

電源が未投入の機器があっても電源補助ユニットにより、通信を継続します。

SPH5000EC は、汎用ネットワークとしてギガビット・イーサネット（1000BASE-T）、フィールドバスとして、EtherCAT・SX バスに対応しています。EtherCAT 対応により、様々なフィールド機器がつながるオープンな高速・高精度モーションシステムが構築可能です。

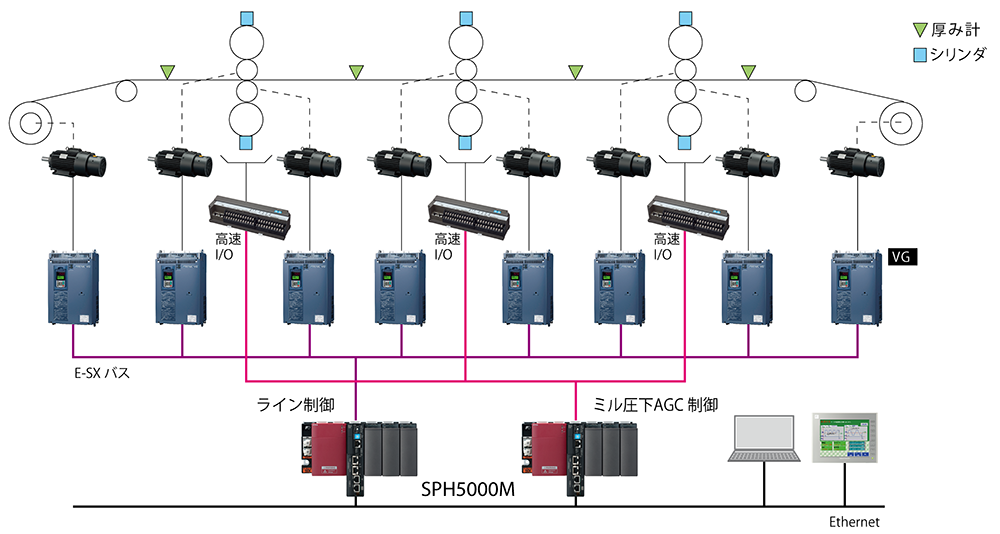

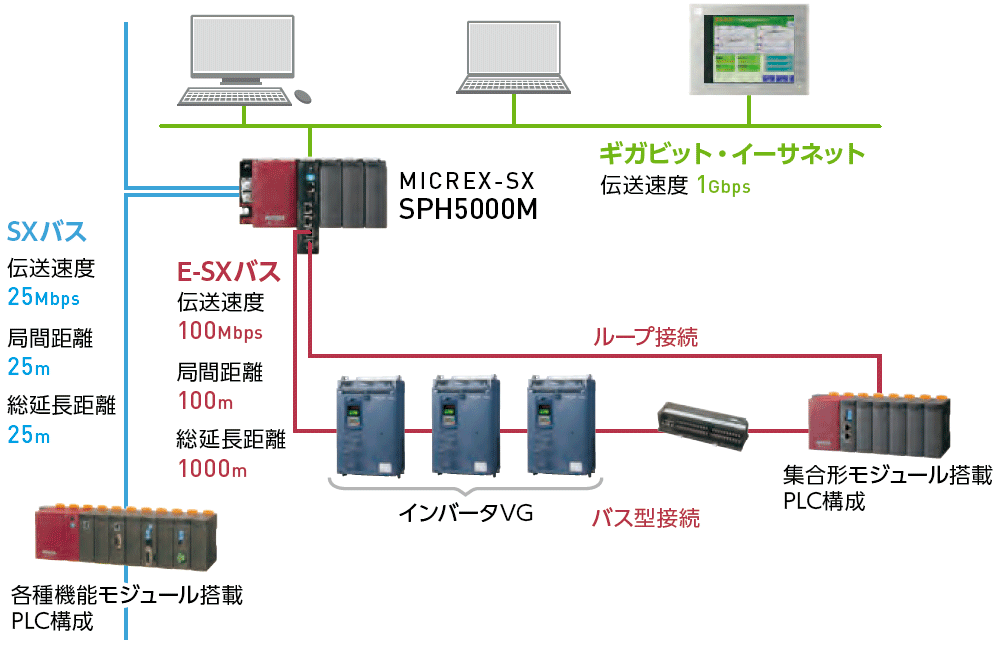

SPH5000M は、汎用ネットワークとしてギガビット・イーサネット（1000BASE-T）、フィールドバスとして、E-SX バス・SX バスに対応しています。超高速で高精度なE-SX バスに対応することで、大規模かつ信頼性の高い設備・機械制御を実現できます。

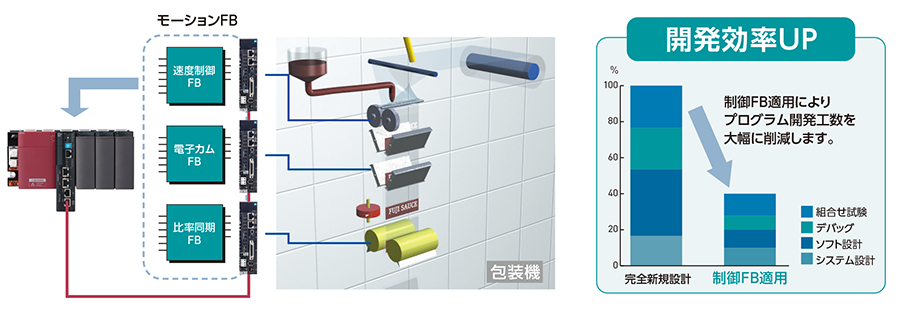

・各種アプリケーションに対応したFB

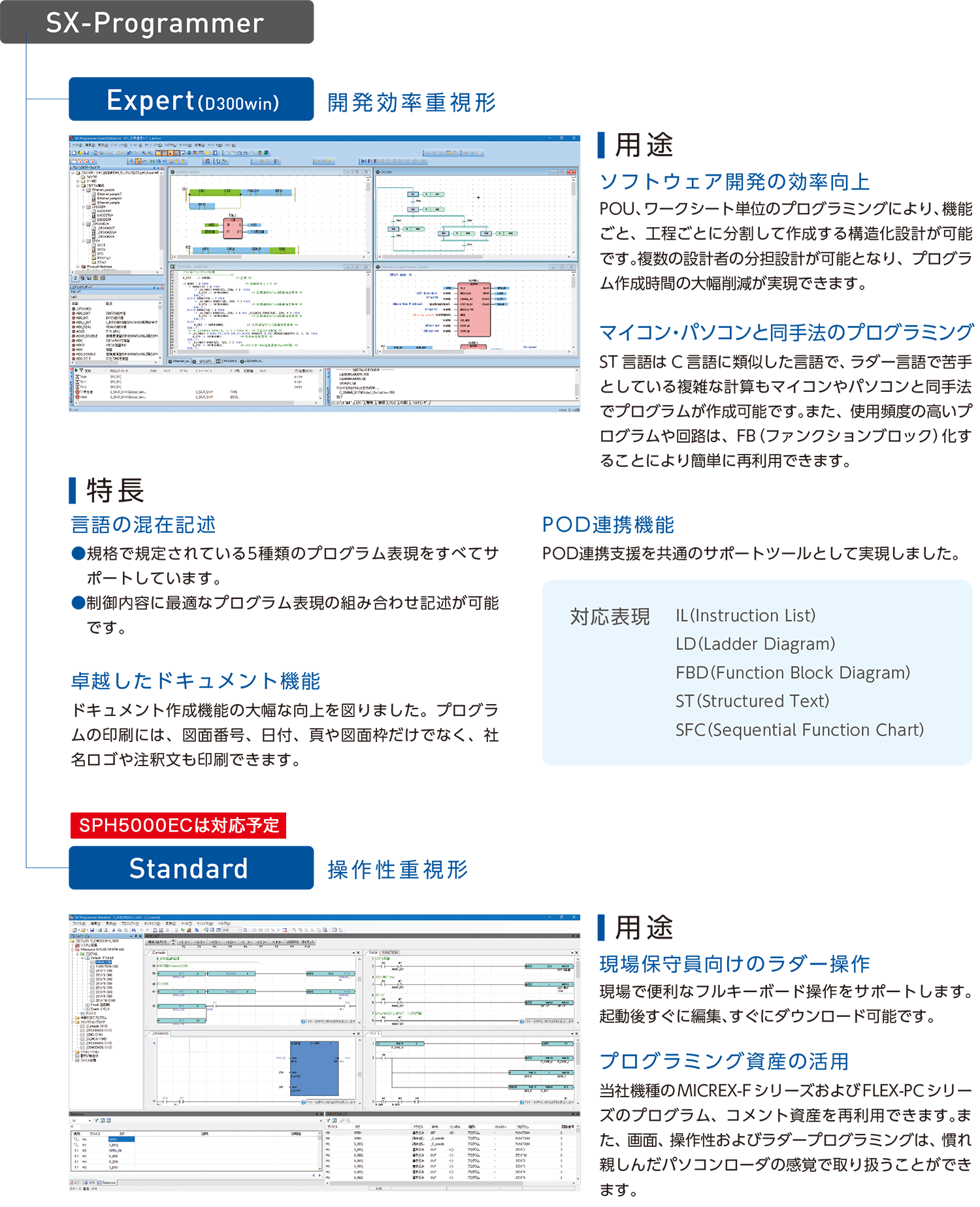

国際規格 IEC61131-3（JIS B 3503）に準拠したWindows対応のプログラミング支援ツールです。
