鉄道車両

補助電源装置

高い信頼性が車両システムの安定した運用を支援します。

幅広い用途に対応したラインアップから、最適なソリューションを提案

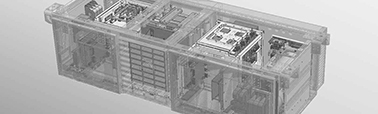

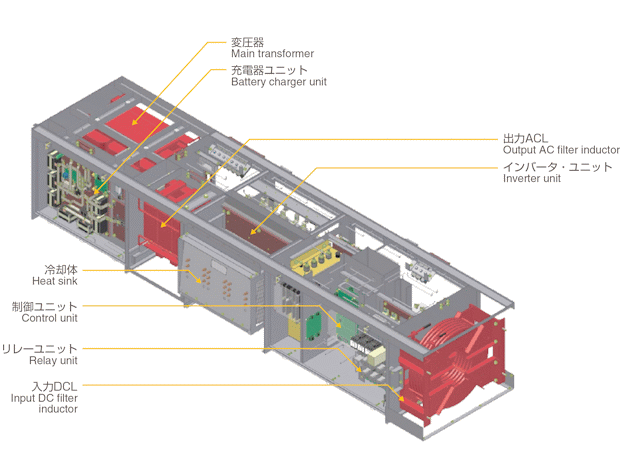

直流電車向け大容量3 レベルインバータ 補助電源装置

  • 小型大容量
  • 高効率(95%)を達成

仕様例

入力電圧 DC1500V
出力電圧 AC440V 3φ 50/60Hz
出力容量 120kVA 180kVA 210kVA 260kVA

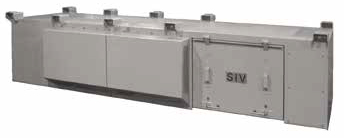

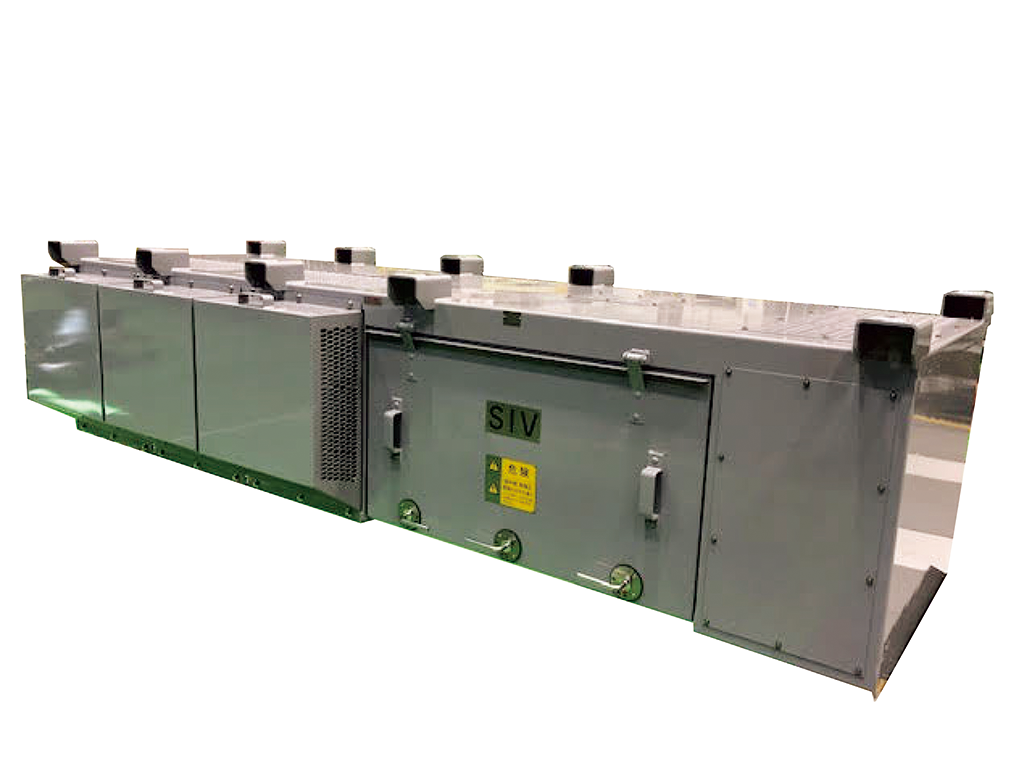

交流電車向けPWM コンバータ補助電源装置

  • 直流中間回路の整流部にPWMコンバータを適用して力率1制御を実現し、また出力電圧を安定化

仕様例

入力電圧 AC440V DC1500V
出力電圧 AC100V 1φ 50/60Hz AC440V 3φ 50/60Hz
出力容量 20kVA 180kVA

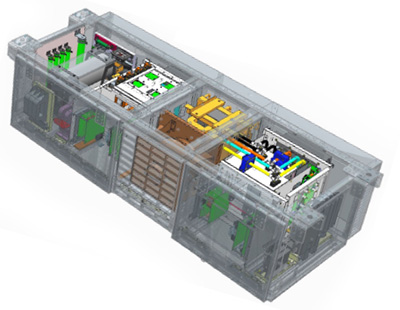

小型車両向け小型軽量補助電源装置

  • ソフトスイッチング方式共振形高周波リンクインバータの採用により、当社従来方式比50%の小型・軽量化を実現

仕様例

入力電圧 DC750V
出力電圧 AC440V 3φ 50/60Hz, DC100V
出力容量 70kVA 110kVA 140kVA

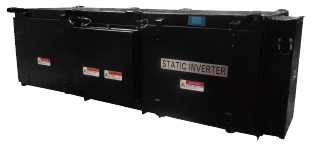

超高信頼性用途向け待機冗長方式補助電源装置

  • パワーユニットを待機冗長方式とすることで、万ーの機器故障時も待機側パワーユニットにより運転を継続可能

仕様例

入力電圧 DC1500V
出力電圧 AC440V 3φ 50/60Hz
出力容量 120kVA 180kVA 210kVA 260kVA

富士電機の補助電源装置は世界のあらゆる環境で使用されています。

納入地域例

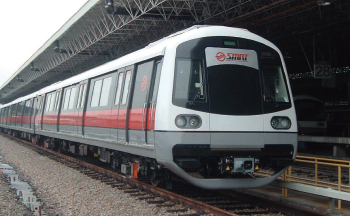

シンガポール地下鉄

寒冷地 ウクライナ キエフ市地下鉄
北海道旅客鉄道
熱帯 シンガポール地下鉄
アメリカ大陸 ワシントン市地下鉄
アジア(日本) 東日本旅客鉄道
欧州 ウクライナ キエフ市地下鉄
アフリカ大陸 南アフリカ
豪州 ニューサウスウェールズ州(屋根上搭載)



仕様例

車種(電気品種類) 入力 出力 最大容量
電車(静止型補助電源装置) DC1500V AC440V, 3φ 260kVA
DC750V AC380V, 3φ 130kVA
AC20/25kV AC440V, 3φ 180kVA
気動車(エンジン発電機) 走行用エンジン 発動機変動回転 DC24V 8kW※1
発動機定回転 AC440V, 3φ 25kVA※2
客車(エンジン発電機) 専用エンジン AC440V, 3φ 440kVA※3
※1 ベルト結合  ※2 油圧結合  ※3 直接結合
