FiTSAΣ
FiTSAΣ B5 / B5-EMS

ラインアップ

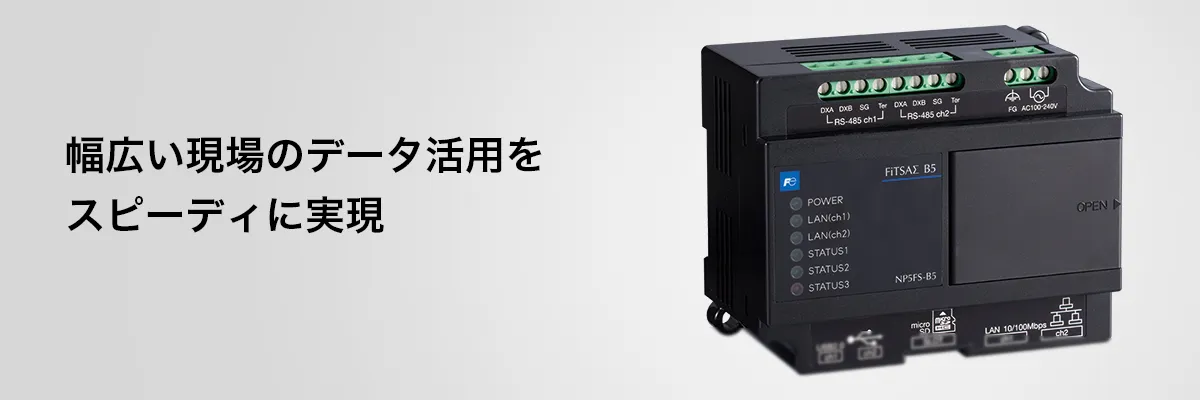

FiTSAΣ B5

汎⽤的な設備・機器の監視に

同時2,000点の多数データ収集、⾃由な蓄積周期
設定でき様々な⽤途に適⽤可能

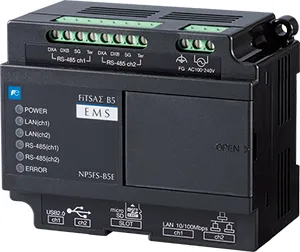

FiTSAΣ B5-EMS

エネルギー監視をより簡単に

EMS（エネルギーマネジメントシステム）を
サポートするアプリケーション機能を標準搭載
し、システムの構築をより簡単に実現

機能比較

	FiTSAΣ B5	FiTSAΣ B5-EMS
データ収集
接続機器	各種プロトコル対応
データ蓄積
同時蓄積点数	～2,000点	～1,000点
蓄積周期設定	1秒～ 1日（可変）	1分（固定）
保存先	microSDカード（本体に内蔵、ユーザ交換はできません）	本体内ストレージまたはmicroSD/SDHCカード（製品にmicroSD/SDHCカードは付属しません）
帳票（年報/日報/月報）		〇
データ配信・監視
Webサーバ、FTP、メール、MQTT、 Modbus/TCPスレーブ	〇	〇
Web表示
基本標準画面	〇	〇
使用量評価		〇
使用量比較		〇
トレンドグラフ		〇
デマンド監視		〇
設定
接続機器自動設定（F-MPCプロトコル機器）		〇
制御機能
イベント処理	〇	〇
デマンド警報		〇
パターン制御		〇
Node-RED	〇	〇

機能

標準機能

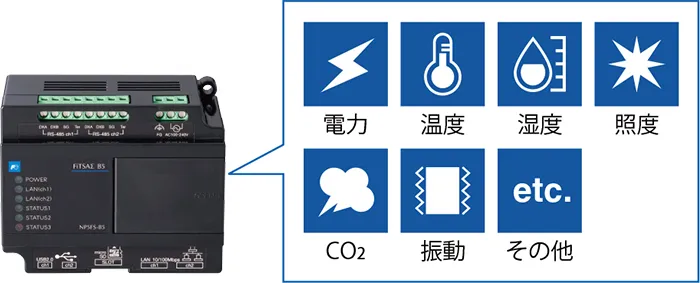

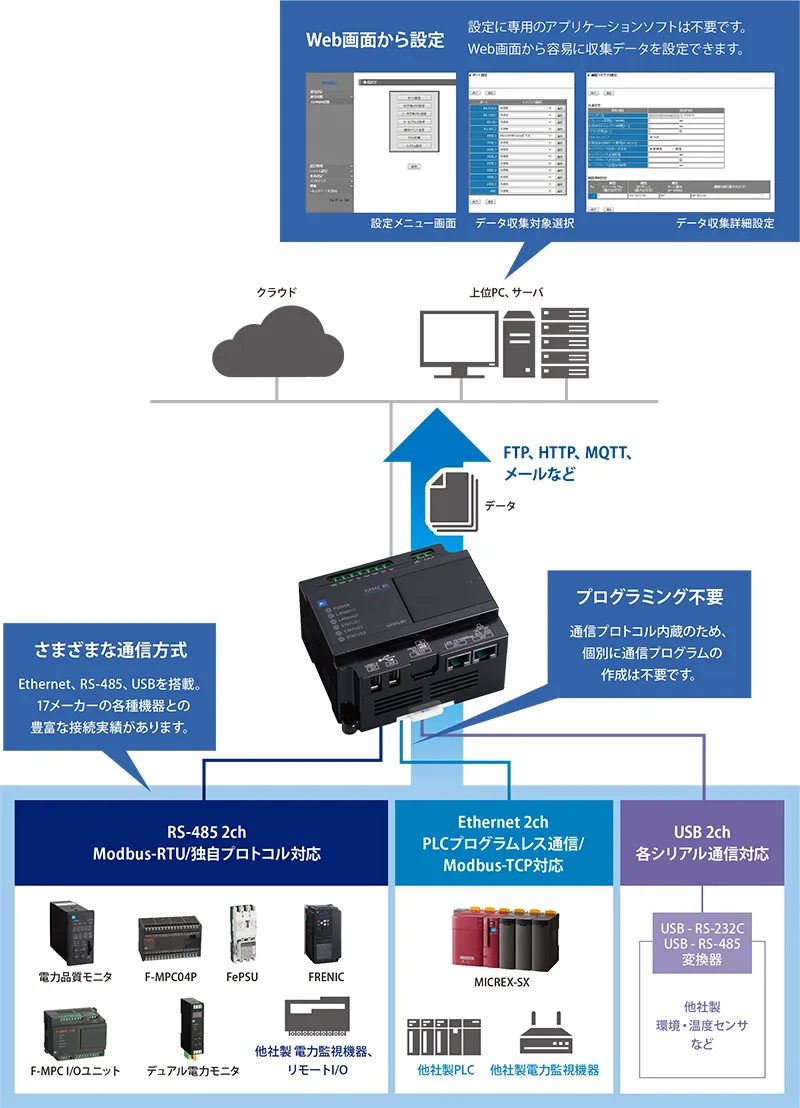

データ収集・転送

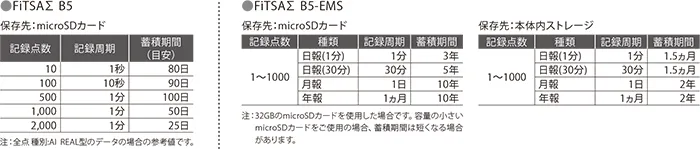

データ蓄積

収集したデータを microSDカードもしくは内蔵ストレージ（B5-EMSの場合）に蓄積します。B5では、記録周期最短1秒で収集可能です。B5-EMSでは、⻑期間（microSD使⽤時に最⻑10年）のデータ蓄積が可能です。

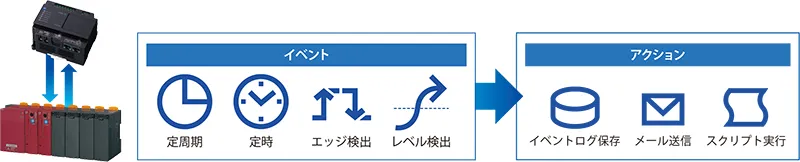

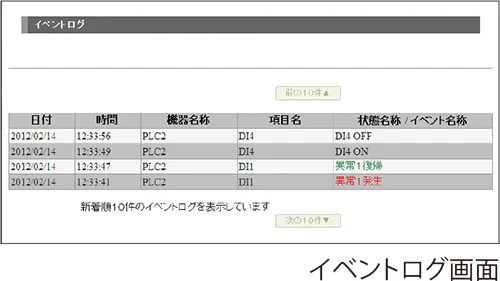

イベント処理

定周期、定時、エッジ検出、レベル検出のいずれかのイベントを定義。
イベントに連動して、ログ保存、メール送信、スクリプト実行などが可能です。

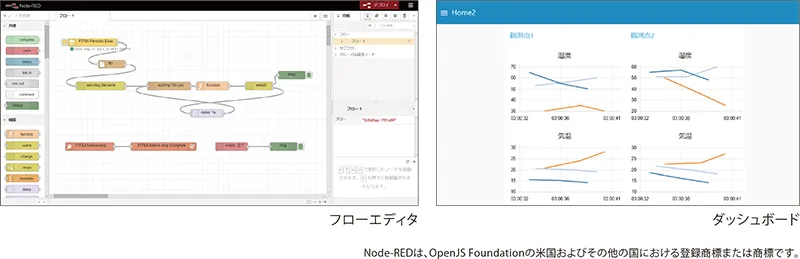

Node-RED の利⽤

フローベースエンジニアリングツールNode-RED を利用できます。ノードと呼ばれる機能ブロックを接続することで、独自の処理（フロー）を作成することが可能です。また、Node-REDのダッシュボード画面機能により、データの可視化が行なえます。

B5-EMSアプリケーション機能

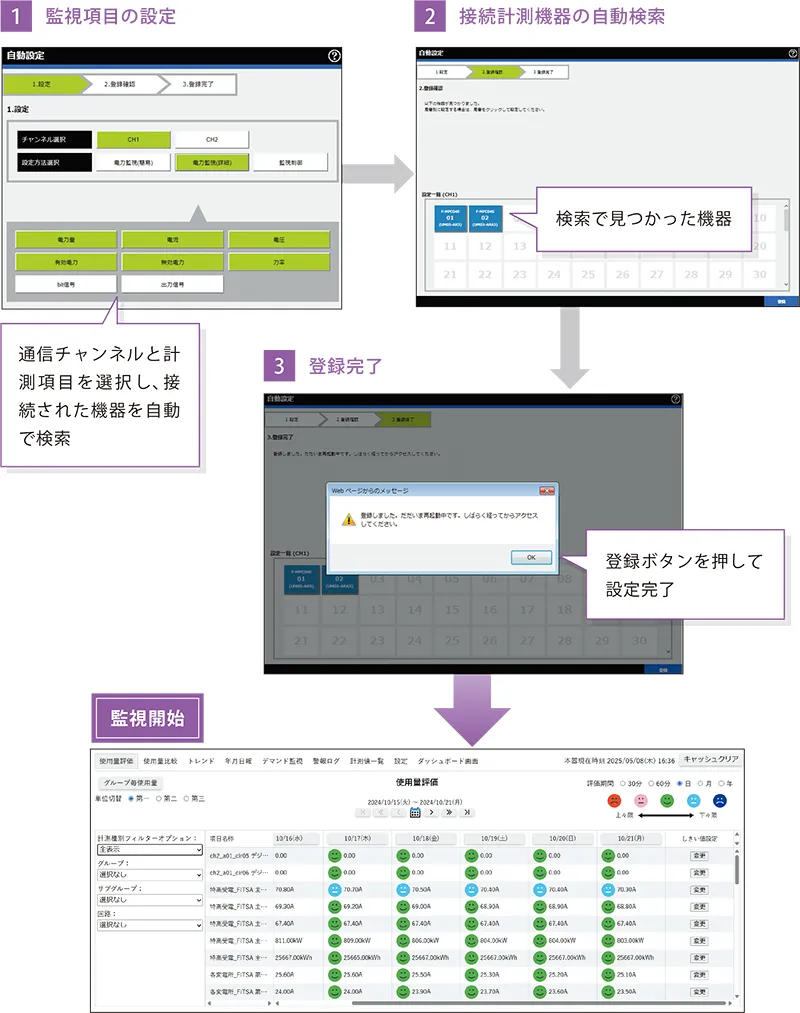

⾃動設定機能

富士電機電力監視機器（F-MPC シリーズ）なら簡単操作で接続された機器を自動で認識・登録可能

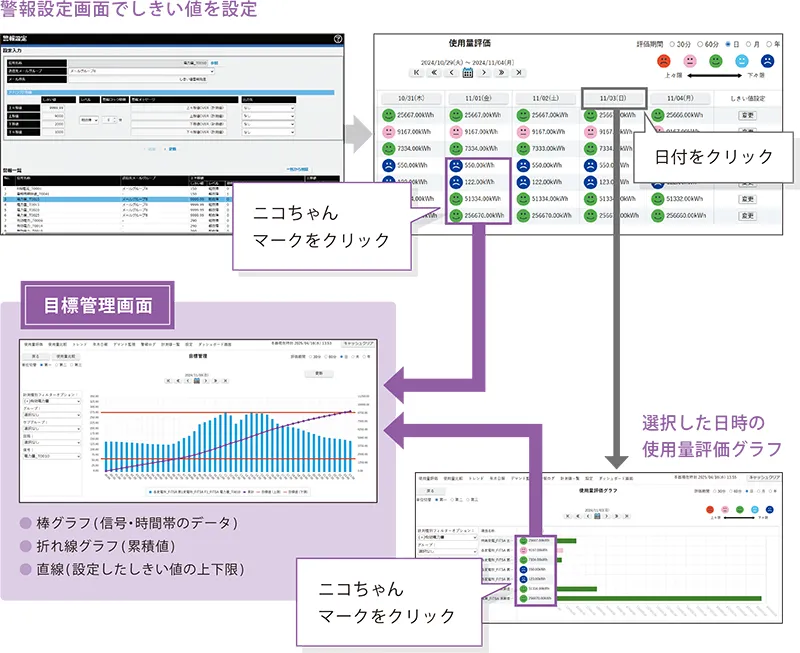

使⽤量評価機能

各信号のしきい値に対して、使用量を五段階で評価し、ニコちゃんマークで分かりやすく表示

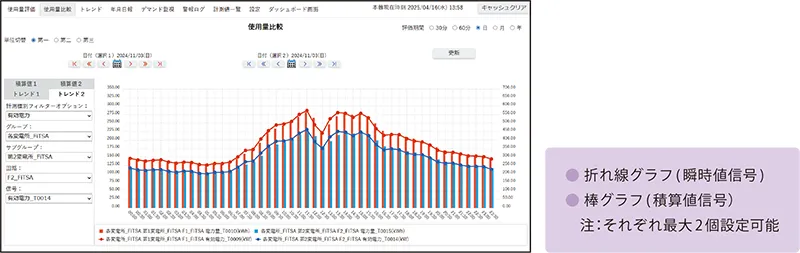

使⽤量評価機能

積算値（使用量）および瞬時値（トレンド）を日付別に比較が可能

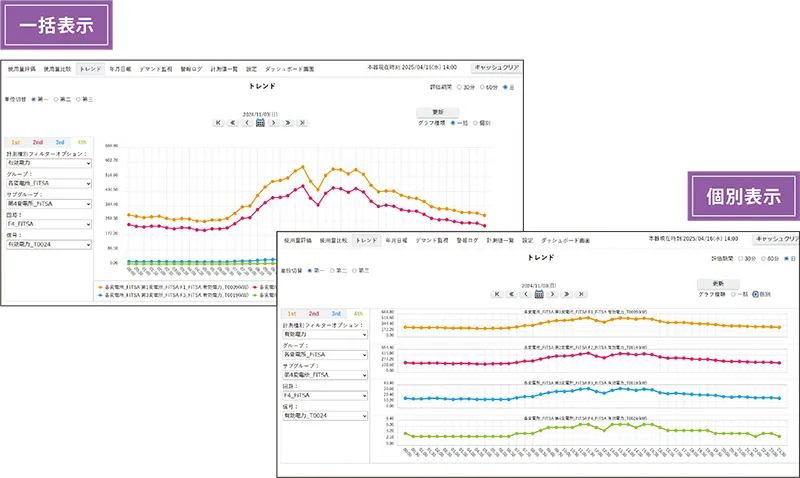

トレンド機能

最大4 つの瞬時値データを同時に30 分（1分値）、60 分（1分値）、1日（30分値）スケールで折れ線グラフとして表示可能

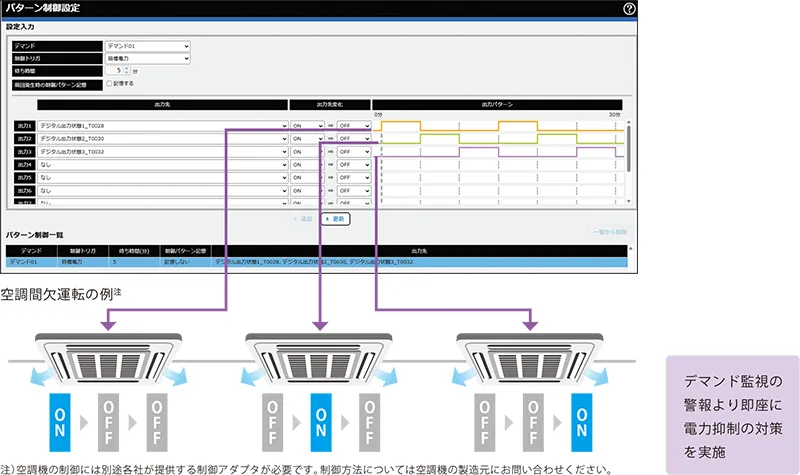

パターン制御機能

空調などのパターン制御により30分デマンドの抑制に貢献

デマンド監視機能

計測データをもとに30分ごとのデマンド監視を実施
使用状況のリアルタイム把握や事前予約が可能

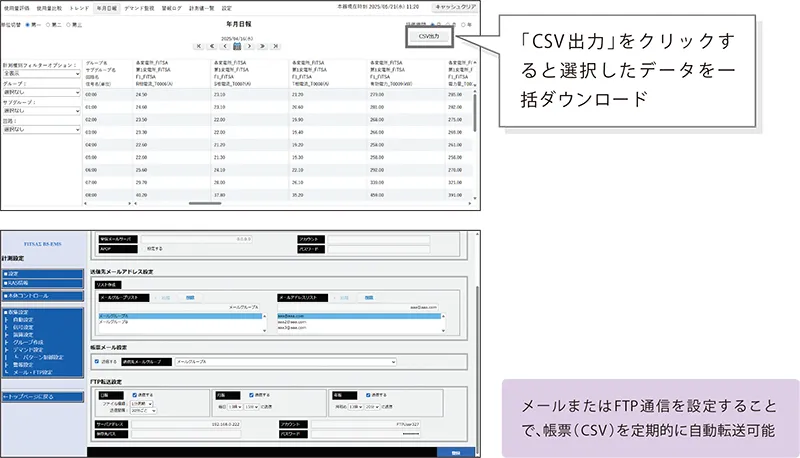

帳票出⼒・転送機能

年月日報表示画面からCSV ファイル形式で一括ダウンロードが可能

仕様

本体

項目		B5	B5-EMS
形式		NP5FS-B5	NP5FS-B5E
電源	入力電圧	AC100～240V
消費電力		17VA以下
物理的環境	動作温度	－10～＋55℃
	保存温度	－20～＋70℃
	動作湿度	20～95％RH（結露なきこと）
	保存湿度	20～95％RH（結露なきこと）
インタフェース	Ethernet	10／100M×2
	USB	2.0×2 （High-Speed）
	RS-485	RS-485×２
	RS-232C	なし（USB-RS-232C変換器を使用）注
ストレージ		microSDカード	microSD/SDHCカード
		本体内蔵、ユーザーによる交換はできません	製品にmicroSDカードは付属しません市販の耐久性の高い産業用のmicroSDカードを購入ください
RTC	時間精度	年差±50分以下（25℃）
	バックアップ	約5年（25℃）

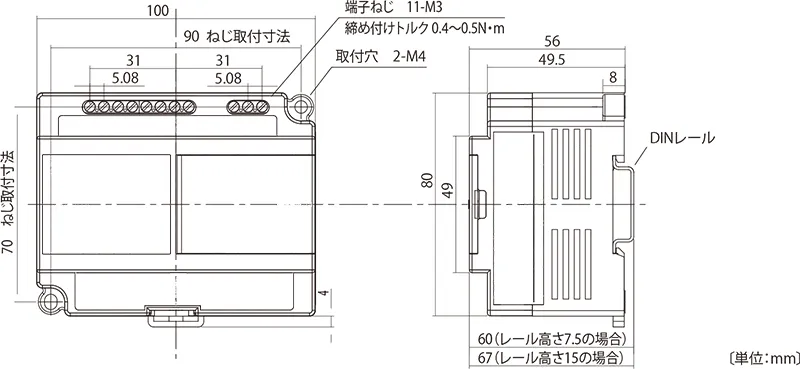

寸法（突起を除く）		W100㎜×D56㎜×H80㎜
質量		約240g

注：: 以下のUSB - RS-232C変換器で対応可能です。

変換器

品名	型番	メーカー	絶縁
USB - RS-232C変換器	UPort-1110	MOXA	なし
USB - RS-232C/422/485変換器	UPort-1150I	MOXA	AC2kVフォトカプラ絶縁

項目			内容	B5 （NP5FS-B5）	B5-EMS （NP5FS-B5E）
データ収集			フィールド機器と通信し、データの読み書きを行う機能	〇	〇
データ蓄積			データ収集機能で集めたデータを、定期的に蓄積する機能。蓄積したデータをCSVファイルとしてストレージ用メディアに蓄積	〇	〇
			高速蓄積（1分以下の間隔での蓄積）	〇	－
			収集したデータから年報・月報・日報データ作成し蓄積する機能	ー	〇
データ配信	MQTT		データ収集機能で集めたデータを配信	〇	〇
	FTP通信
	HTTP/HTTPS
	ファイル共有
イベント処理			定義に基づいてイベント発生を監視し、検出時に指定された処理を実行。発生したイベントの履歴をCSVファイルとしてストレージ用メディアに記録	〇	〇
Web表示	基本標準画面		Webクライアントから、収集データの瞬時値表示、蓄積データやイベント履歴の表示・ダウンロード、設定内容の確認、変更が可能	〇	〇
	デマンド監視		収集した有効電力量の現在および過去のデマンド監視を表示	－	〇
	使用量評価		各信号の閾値にたいして評価し、ニコちゃんマークで表示	－	〇
	使用量比較		各回路ごとの電力使用量や過去の使用量をグラフで重ね合わせて比較	－	〇
	トレンドグラフ		信号の瞬時値信号を折れ線グラフで、ビット信号を矩形波グラフで表示	－	〇
デマンド警報			デマンド警報発生にて、メール送信、接点出力（on/off）、パトライト点灯	－	〇
メール送信			イベント検出時に、登録宛先にメールを送信	〇	〇
			定期的に年報・月報・日報データを登録先へメール送信	－	〇
スクリプト実行			イベント検出時に、登録したスクリプトを実行	〇注	〇
NotRed			ノードベースのフローを記述することで任意の処理を実行	〇	〇
時刻合わせ			設定されたNTPサーバにアクセスし時刻同期	〇	〇
			設定、定義ファイルの変更とバックアップ（ダウンロード）
			ネットワークの設定
設定・定義	基本設定	IPアドレス	本機のIPアドレス、デフォルトゲートウェイ	〇	〇
		電子メール（SMTP/POP）	メール送受信設定（SSL/TLS対応）	〇	〇
	通信設定		データ収集対象の通信設定	〇	〇
	ダウンロード		基本設定、通信設定、スクリプトのダウンロード	〇	〇
	アップロード		基本設定、通信設定、スクリプトのアップロード	〇	〇
	ファイルコピー		市販のUSBメモリーに本器で生成する帳票ファイル（CSV形式）および圧縮定義ファイルをコピーする	－	〇
	SDカードフォーマット		microSDカードをFiTSAΣB5-EMSで使用できるようにフォーマットする	－	〇

注）: スクリプトは、カスタマイズ対応です。詳細は、営業にご相談ください。

製品種別	メーカー	品名	プロトコル	Ethernet	RS-485	RS-232C 注	USB
PLC	富士電機	MICREX-SX シリーズ	専用（SXローダ）	〇		〇
	三菱電機	MELSEQ／Qna シリーズ	専用（MC）	〇		〇
	オムロン	CP2E シリーズ	専用（FINS）	〇		〇
電力計測	富士電機	電子電子式メータWEシリーズ	専用（F-MPC）、Modbus-RTU		〇
		電力品質モニタ（近日発売）	専用（F-MPC）、Modbus-RTU		〇
		デュアル電力モニタ（近日発売）	Modbus-RTU		〇
	富士電機機器制御	F-MPC04Pシリーズ	専用（F-MPC）、Modbus-RTU		〇
		F-MPC04E	専用（F-MPC）、Modbus-RTU		〇
		FePSU	専用（F-MPC）		〇
		F-MPC50シリーズ	専用（F-MPC）		〇
		F-MPC60Gシリーズ	専用（F-MPC）、Modbus-RTU		〇
	富士電機メーター	電子式電力量計 JFシリーズ	専用（F-MPC）、Modbus-RTU		〇
	富士電機メーター	デマンドコントローラFM78	専用				〇
	オムロン	KM50Cシリーズ	Modbus-RTU		〇
	ハカルプラス	電子式マルチメータ XM2-110	専用、Modbus-RTU		〇
	ハカルプラス	受信指示計 RM-114	専用		〇
	渡辺電機工業	WMS-PE6N	Modbus-RTU		〇
流量計	富士電機	超音波流量計 S-FLOW	Modbus-RTU		〇
		蒸気超音波流量計 FSJ	Modbus-RTU		〇
		超音波流量計 TIME DELTA-C	Modbus-RTU		〇
温度調節計	富士電機	温度調節計 PXFシリーズ	Modbus-RTU		〇
分析計	富士電機	赤外線ガス分析計 ZPA	Modbus-RTU		〇
		ジルコニア酸素系 ZFK8/ZKM	Modbus-RTU		〇
		磁気力式酸素分析計 ZAJ	Modbus-RTU		〇
温湿度照度	東邦電子	neoMOTE（親機） WS-Z6000A	Modbus-RTU		〇
	T&D	おんどとり（親機） RTR-500B	専用	〇
	セイコーインスツル	ミスター省エネ（親機）SW-4300-1000	Modbus-TCP	〇
インバータ	富士電機	低圧インバータ FRENICシリーズ	Modbus-RTU		〇
インバータ	富士電機	IHインバータ HFR-K1Kシリーズ	Modbus-RTU		〇
リモートI/O	アドバンテック	ADAM 4000、4100シリーズ	Modbus-RTU		〇
	アドバンテック	ADAM 6000、6200シリーズ	Modbus-TCP	〇
	Mシステム技研	R5、R7シリーズ	Modbus-RTU、Modbus-TCP	〇
	MOXA	ioLogik R1200シリーズ	Modbus-RTU		〇
	MOXA	ioLogik E1200、E2200シリーズ	Modbus-TCP	〇
	富士電機機器制御	F-MPC I/Oユニット UM11-D0604	Modbus-RTU		〇
	渡辺電機工業	WMBシリーズ	Modbus-RTU		〇
	ハルカプラス	パルス・接点入力TWP8C	Modbus-RTU		〇
その他	その他	RS-485搭載のModbus-RTU対応機器	Modbus-RTU		〇
その他	その他	Ethernet搭載のModbus-TCP対応機器	Modbus-TCP	〇
