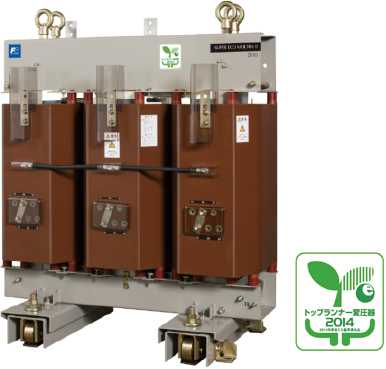

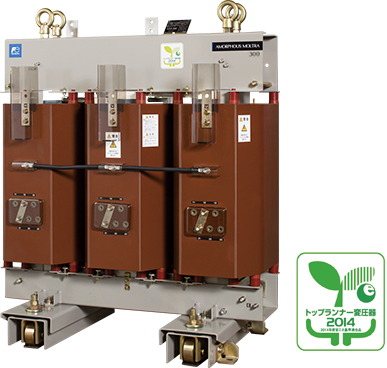

トップランナーモルトラ

2026トップランナーモルトラ

特長

全負荷域での効率を改善､従来品からの更新で大きな省エネ効果を発揮

エネルギー消費効率を50%向上（当社従来品比注）
電力料金、CO₂排出量の削減に大きく貢献
大幅な低騒音化（-12dB）を実現（当社従来品比注）
アルミシートを使用した、真空注型モールド巻線による高い絶縁信頼性を実現

注: 当社従来品（JIS C 4306:1999）との比較

資料ダウンロード

外形図番一覧表　FM-T26形

外形図番をクリックすると図面(PDF形式)がダウンロードできます。
CADデータ (DXF形式)は、PDF用の図番の隣の「DXF」をクリックしてください。

仕様							外形図 / CADデータ
耐熱クラス		F	設計用水平震度			Ks=1.0
相数	容量(kVA)	周波数(Hz)	一次定格電圧(kV)	一次定格電流(A)	二次定格電圧(kV)	二次定格電流(A)
							車輪
							無		付
三相	20	50	6.6	1.75	0.21	55	TR4AA601	DXF	TR4AA671	DXF
	20	60		1.75		55	TR4AA602	DXF	TR4AA672	DXF
	30	50		2.62		82.5	TR4AA603	DXF	TR4AA673	DXF
	30	60		2.62		82.5	TR4AA604	DXF	TR4AA674	DXF
	50	50		4.37		137.5	TR4AA605	DXF	TR4AA675	DXF
	50	60		4.37		137.5	TR4AA606	DXF	TR4AA676	DXF
	75	50		6.56		206	TR4AA607	DXF	TR4AA677	DXF
	75	60		6.56		206	TR4AA608	DXF	TR4AA678	DXF
	100	50		8.75		275	TR4AA609	DXF	TR4AA679	DXF
	100	60		8.75		275	TR4AA610	DXF	TR4AA680	DXF
	150	50		13.12		412	TR4AA611	DXF	TR4AA681	DXF
	150	60		13.12		412	TR4AA612	DXF	TR4AA682	DXF
	200	50		17.5		550	TR4AA613	DXF	TR4AA683	DXF
	200	60		17.5		550	TR4AA614	DXF	TR4AA684	DXF
	300	50		26.2		825	TR4AA615	DXF	TR4AA685	DXF
	300	60		26.2		825	TR4AA616	DXF	TR4AA686	DXF
	500	50		43.7		1375	TR4AA617	DXF	TR4AA687	DXF
	500	60		43.7		1375	TR4AA618	DXF	TR4AA688	DXF
	750	50		65.6		2060	TR4AA619	DXF	TR4AA689	DXF
	750	60		65.6		2060	TR4AA620	DXF	TR4AA690	DXF
	1000	50		87.5		2750	TR4AA621	DXF	TR4AA691	DXF
	1000	60		87.5		2750	TR4AA622	DXF	TR4AA692	DXF
	1500	50		131.2		4120	TR4AA741	DXF	TR4AA751	DXF
	1500	60		131.2		4120	TR4AA742	DXF	TR4AA752	DXF
	2000	50		175		5500	TR4AA743	DXF	TR4AA753	DXF
	2000	60		175		5500	TR4AA744	DXF	TR4AA754	DXF
仕様							外形図 / CADデータ
耐熱クラス		F	設計用水平震度			Ks=1.0
相数	容量(kVA)	周波数(Hz)	一次定格電圧(kV)	一次定格電流(A)	二次定格電圧(kV)	二次定格電流(A)
							車輪
							無		付
三相	20	50	6.6	1.75	0.42(50Hz) 0.44(60Hz)	27.5	TR4AA623	DXF	TR4AA693	DXF
	20	60		1.75		26.2	TR4AA624	DXF	TR4AA694	DXF
	30	50		2.62		41.2	TR4AA625	DXF	TR4AA695	DXF
	30	60		2.62		39.4	TR4AA626	DXF	TR4AA696	DXF
	50	50		4.37		68.7	TR4AA627	DXF	TR4AA697	DXF
	50	60		4.37		65.6	TR4AA628	DXF	TR4AA698	DXF
	75	50		6.56		103.1	TR4AA629	DXF	TR4AA699	DXF
	75	60		6.56		98.4	TR4AA630	DXF	TR4AA700	DXF
	100	50		8.75		137.5	TR4AA631	DXF	TR4AA701	DXF
	100	60		8.75		131.2	TR4AA632	DXF	TR4AA702	DXF
	150	50		13.12		206	TR4AA633	DXF	TR4AA703	DXF
	150	60		13.12		196.8	TR4AA634	DXF	TR4AA704	DXF
	200	50		17.5		275	TR4AA635	DXF	TR4AA705	DXF
	200	60		17.5		262	TR4AA636	DXF	TR4AA706	DXF
	300	50		26.2		412	TR4AA637	DXF	TR4AA707	DXF
	300	60		26.2		394	TR4AA638	DXF	TR4AA708	DXF
	500	50		43.7		687	TR4AA639	DXF	TR4AA709	DXF
	500	60		43.7		656	TR4AA640	DXF	TR4AA710	DXF
	750	50		65.6		1031	TR4AA641	DXF	TR4AA711	DXF
	750	60		65.6		984	TR4AA642	DXF	TR4AA712	DXF
	1000	50		87.5		1375	TR4AA643	DXF	TR4AA713	DXF
	1000	60		87.5		1312	TR4AA644	DXF	TR4AA714	DXF
	1500	50		131.2		2060	TR4AA745	DXF	TR4AA755	DXF
	1500	60		131.2		1968	TR4AA746	DXF	TR4AA756	DXF
	2000	50		175		2750	TR4AA747	DXF	TR4AA757	DXF
	2000	60		175		2620	TR4AA748	DXF	TR4AA758	DXF
仕様							外形図 / CADデータ
耐熱クラス		F	設計用水平震度			Ks=1.0
相数	容量(kVA)	周波数(Hz)	一次定格電圧(kV)	一次定格電流(A)	二次定格電圧(kV)	二次定格電流(A)
							車輪
							無		付
単相	10	50	6.6	1.52	0.21 -0.105	47.6	TR4AA645	DXF	TR4AA715	DXF
	10	60		1.52			TR4AA646	DXF	TR4AA716	DXF
	20	50		3.03		95.2	TR4AA647	DXF	TR4AA717	DXF
	20	60		3.03			TR4AA648	DXF	TR4AA718	DXF
	30	50		4.55		142.9	TR4AA649	DXF	TR4AA719	DXF
	30	60		4.55			TR4AA650	DXF	TR4AA720	DXF
	50	50		7.58		238	TR4AA651	DXF	TR4AA721	DXF
	50	60		7.58			TR4AA652	DXF	TR4AA722	DXF
	75	50		11.36		357	TR4AA653	DXF	TR4AA723	DXF
	75	60		11.36			TR4AA654	DXF	TR4AA724	DXF
	100	50		15.15		476	TR4AA655	DXF	TR4AA725	DXF
	100	60		15.15			TR4AA656	DXF	TR4AA726	DXF
	150	50		22.7		714	TR4AA657	DXF	TR4AA727	DXF
	150	60		22.7			TR4AA658	DXF	TR4AA728	DXF
	200	50		30.3		952	TR4AA659	DXF	TR4AA729	DXF
	200	60		30.3			TR4AA660	DXF	TR4AA730	DXF
	300	50		45.5		1429	TR4AA661	DXF	TR4AA731	DXF
	300	60		45.5			TR4AA662	DXF	TR4AA732	DXF
	500	50		75.7		2380	TR4AA663	DXF	TR4AA733	DXF
	500	60		75.7			TR4AA664	DXF	TR4AA734	DXF
