富士産業用電源装置は機種が豊富。
あらゆる分野で活躍しています。
産業用電源装置の用途例
富士電機で製作している産業用電源装置の機種ならびに用途を下表に示します。
下表は代表的な装置について記載してあります。
分類 | 機種 | 定格仕様 | 用途 |
---|---|---|---|
直流電流 (整流器) |
アルマイト処理 | 入力 3φ 400/440V 3/3.3kV 6/6.6kV 50/60Hz 出力 DC 5~25V 2000~30000A |
アルミサッシ |
電着塗装 | 入力 3φ 400/440V 3/3.3kV 6/6.6kV 50/60Hz 出力 DC 50~300V 500~3000A |
サッシ着色、自動車 | |
メッキ電源 | 入力 3φ 200/220V 400/440V 50/60Hz 出力 DC 6~50V 200~25000A |
鋼板メッキ、銅メッキ | |
電解 | 入力 3φ 400/440V 50/60Hz 出力 DC 10~700V 1000~15000A |
塩素、フッ素 | |
イオン窒化 | 入力 3φ 200/220V 400/440V 50/60Hz 出力 DC 5~150kW |
鋼表面処理 | |
金属電解 | 入力 3φ 400/440V 50/60Hz 出力 DC 20~300V 10000~35000A |
銅電解、亜鉛、マンガン、鉛 | |
電解加工 | 入力 3φ 400/440V 50/60Hz 出力 DC 4~15.5V 30~200kW |
工作機 | |
直流加熱 | 入力 3φ 400/440V 50/60Hz 出力 DC 50~100V 150~250kW |
単結晶生成 | |
直流 アーク炉 |
入力 3φ 3.3kV 6.6kV 50/60Hz 出力 DC 250~550V 1000~7000A |
溶融、加熱、灰溶融 | |
一般 直流電源 |
入力 3φ 200/220V 50/60Hz 出力 DC 10~200V 100~1000A |
||
直流電流 (FASREC) |
アルマイト処理 | 入力 3φ 400/440V 50/60Hz 出力 DC 5~25V 2000~10000A |
アルミサッシ |
メッキ電源 | 入力 3φ 400/440V 50/60Hz 出力 DC 5~50V 2000~10000A |
銅板メッキ | |
電解 | 入力 3φ 400/440V 50/60Hz 出力 DC 5~50V 2000~10000A |
塩素 | |
金属電解 | 入力 3φ 400/440V 50/60Hz 出力 DC 5~50V 2000~10000A |
銅電解 | |
直流加熱 | 入力 3φ 400/440V 50/60Hz 出力 DC 5~55V 100~300kW |
単結晶、電気炉 | |
直流電流 (チョッパ) |
プラズマ アーク加熱 |
入力 3φ 3.3kV 6.6kV 50/60Hz 出力 DC 400~550V 2000~11000A |
灰溶融 |
交流電力調整 (APR) (IVR) |
電気炉、電気溶融 | 入力 1/3φ 200/220V 400/440V 50/60Hz 出力 1/3φ 1~1000kVA |
黒鉛化炉、カーボン炉 |
加熱 | 入力 1/3φ 200/220V 400/440V 50/60Hz 出力 1/3φ 1~200kVA |
抵抗体ヒータ | |
調光 | 入力 3φ 400/440V 50/60Hz 出力 1φ 20~100kVA |
屋外照明表示 | |
ガラス溶解 | 入力 3φ 3.0/3.3kV 50/60Hz 出力 1φ 200~2000kVA |
ガラス溶融 | |
交流着色 | 入力 1φ 200/220V 400/440V 6.0/6.6kV 出力 1φ 20~60V 1000~20000A |
アルミ着色 | |
特殊波形電源 | 交流着色 (ユニコール法) |
入力 3φ 400/440V 50/60Hz 出力 1000~3000A |
アルミ着色 |
特殊波形電源 (大容量任意波形出力電源) |
交流着色 金属表面処理 |
入力 3φ 3.3kV 6.6kV 50/60Hz 出力 ±50V 100~10000A |
アルミサッシ |
加熱 | 入力 3φ 3.3kV 6.6kV 440V 50/60Hz 出力 1φ 200~2000kW |
電気炉 | |
APRユニット | 間欠サイクル 制御APR |
入力 1φ 200/220V 400/440V 50/60Hz 出力 1φ 25~600Aシリーズ化 |
ガラス徐冷、加工加熱 |
三相純逆接続 APR |
入力 3φ 200/220V 400/440V 出力 3φ 25~1000Aシリーズ化 |
加熱、直流電源 |
産業用電源装置の適用例
産業用電源装置の適用例〔1〕
板ガラス溶解用

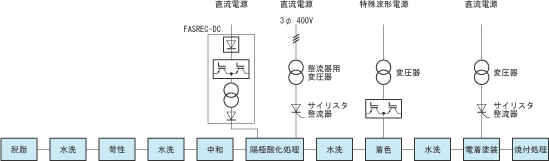

産業用電源装置の適用例〔2〕
アルミ表面処理用

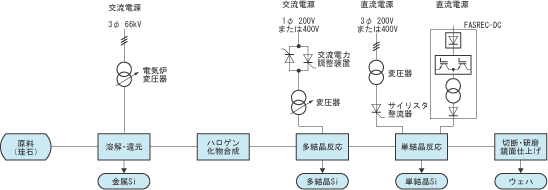

産業用電源装置の適用例〔3〕
半導体シリコン製造用

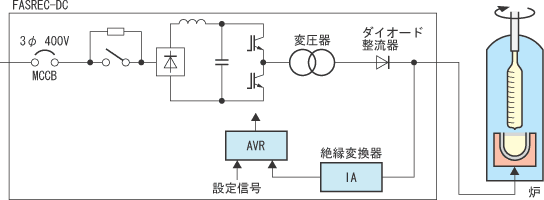

産業用電源装置の適用例〔4〕
単結晶製造用

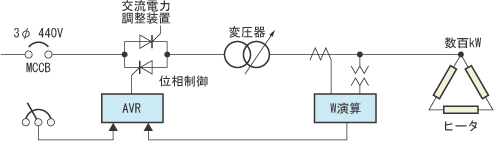

産業用電源装置の適用例〔5〕
ヒータ加熱用

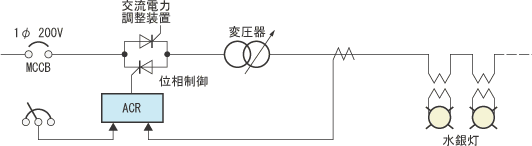

産業用電源装置の適用例〔6〕
調光用

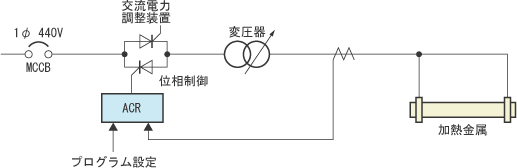

産業用電源装置の適用例〔7〕
金属加熱用
