DipHunter(1kVA)
DipHunter(1kVA)
- 特徴
- 定格・仕様
- 各部名称
瞬低対策はこれでOK!
DipHunterで雷などによる瞬低(※1)から負荷装置を守ります。
停電のほとんどを占める瞬低をカバーし、電源を安定させます。

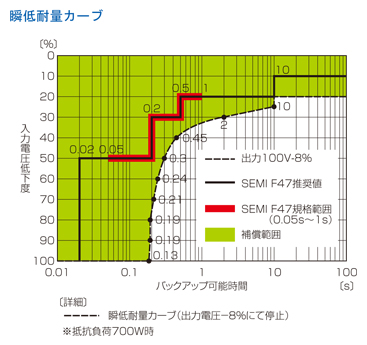

SEMI規格F47クリア
SEMI F47(※2)規格はもちろん推奨値までクリアした安心の仕様です。
ipHunterと組み合わせることで、 半導体プロセス装置側のSEMI F47規格への対応を可能にします。

メンテナンスフリー
蓄電装置に長寿命コンデンサを採用し、 バッテリのような定期交換を不要にしました。
すべての部品に長寿命部品(※3)を採用し、 経済的なメンテナンスフリーを実現しました。
バッテリを使用していないので、 有害物質の鉛がなく環境にやさしい製品です。
入力電圧変動・サージ・ノイズ対策と高調波対策もこれでOK!
常時インバータ給電方式の採用により、 安定した電源供給を可能にし、DipHunterの出力は入力側の電圧変動やサージ、ノイズ等の影響を受けません。
入力力率1の正弦波電流にコントロールすることで、 高調波電流と所要入力容量を小さくしました。
出力電圧の瞬時電圧制御機能により、歪のないきれいな正弦波電圧で負荷機器を選びません。
小型・軽量
小型・軽量で、 縦置き横置きのどちらにも対応しています。また19インチラックマウント用アタッチメントも用意しています。
海外安全規格対応
UL規格(UL1778)およびCEマーキングにも適合
*1 電圧降下度 : 50%かつ接続時間 : 200msまでが大半を占める
*2 半導体プロセス装置電圧サグイミュニティのための仕様
*3 周囲温度25 ℃において、期待寿命8年
形式 | M-DPH010J11W-UL(*1) | |
---|---|---|
給電方式 | 常時インバータ給電 | |
交流入力 | 相数 | 単相2線 |
電圧 | 100V±15% | |
周波数 | 50または60Hz±5% | |
容量 | 1kVA以下 | |
力率 | 0.97以上(入出力定格時) | |
交流出力 | 定格容量 | 1kVA/0.7kW |
相数 | 単相2線 | |
電圧 | 100V±2%(瞬低補償時は-8%) | |
周波数 | 50または60Hz(UPS内部で自動切換) | |
電圧波形 | 正弦波 | |
過負荷保護 | 10A(実効値)/30A(ピーク値) | |
バックアップ | 瞬低耐量(*2) | 130ms以上(コンデンサ初期時) |
110ms以上(コンデンサ寿命時) | ||
瞬低繰り返し耐量 | 5秒間隔で約130msの瞬低繰り返し(負荷700W) | |
環境 | 周囲温度 | 0~+40℃ |
相対湿度 | 30~90%(結露しないこと) | |
騒音 | 約45dB(A) | |
冷却方式 | 強制空冷 | |
外形寸法(W×D×H) | 128×365×214mm | |
質量 | 9kg | |
外部接続 | 交流入力 | 2Pアース付きプラグ(コード2m) |
交流出力 | 2Pアース付きコンセント×4 |
*1 CEマーキング適合品は、M-DPH010J11W-UL(CE)となります。
*2 周囲温度25℃、700W負荷時
