自家消費システム構成図例

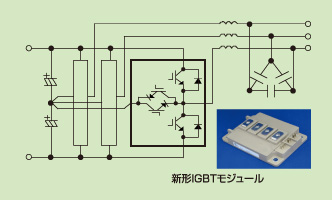

新形IGBTと新回路方式の採用 (DC1000V以下品)
新形IGBT*と従来のIGBTをワンパッケージ化した新3レベルモジュールを当社が世界で初めて実用化しました。
この新モジュールを用いて、新3レベル変換回路に適用する事で、電力ロスと部品数の大幅な削減が可能となり、装置での高効率+低ノイズを実現できます。
* : RB-IGBT: Reverse Blocking-Insulated Gate-Bipolar Transistor(逆阻止IGBT)

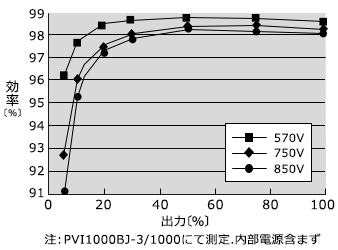

世界最高効率98.8%(DC1,000V品)

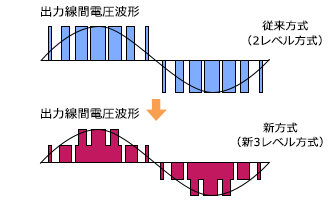

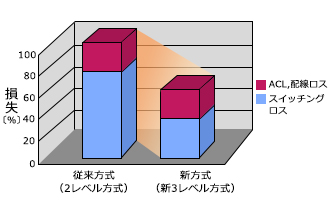

新モジュールを新電力変換技術(新3レベル変換回路)により、IGBT素子のスイッチング損失を低減し、さらにインバータが出力するPWM波形に含まれる高調波成分を従来品より半減させた事によってフィルタ損失が低減し、世界最高効率の98.8%(DC1,000V品)を達成しました。EURO効率においても98.5%(DC1,000V品)を達成しました。
コンパクト屋外・軽量タイプ
本製品は屋外設置対応かつ4tトラックでの輸送が可能なコンパクト・軽量タイプです。オプションで直流分岐用ヒューズをPCS内に内蔵できますので、終電箱で集約したパネル出力をそのままPCSへ接続できます。
PCS(DC600V対応)仕様(屋外自立型)(力率90%対応品)
項目 |
シリーズ名 |
PVI600BJ–3/555 |
備考 |
定格出力 |
555kVA |
絶縁方式 |
トランスレス方式 |
電気仕様
(DC入力) |
最大直流
入力電圧 |
600V |
|
直流入力
電圧範囲 |
0~600V |
590~600Vは待機、
590V未満になれば運転開始 |
MPPT
電圧範囲
(最大負荷) |
320〜570V |
|
直流入力電流
最大値 |
1770 A |
直流ブレーカ1個あたり973A、
2分岐の場合,1分岐あたり最大973A
16分岐の場合,1分岐あたり最大121A |
直流入力
分岐数 |
2 |
16分岐ヒューズ付きはオプション |
電気仕様
(AC出力) |
定格出力容量 |
555kVA |
力率(0.8~1.0) |
出力電圧範囲 |
210V −10〜+10% |
|
周波数範囲 |
50/60Hz ±5% |
|
出力相数 |
三相3線 非接地系対応 |
|
定格出力電流 |
1526A |
|
出力力率 |
>0.99 |
単独運転Q出力を除く
(出力1/8〜定格時) |
出力電流歪率
(総合) |
<5%(定格出力時) |
|
出力電流歪率
(各次) |
<3%(定格出力時) |
|
装置最高効率 |
98.1% |
内部電源含まず,
IEC61683裕度表示 |
装置効率
(EURO効率) |
97.8% |
内部電源含まず,
IEC61683裕度表示 |
過負荷耐量 |
100%連続 |
|
騒音 |
76dB以下 |
A特性 |
系統連系 |
系統保護 |
OV, UV, OF, UF |
|
単独運転
検出方式
(受動) |
電圧位相跳躍検出 |
無効,3〜15° |
単独運転
検出方式
(能動) |
ステップ注入付周波数
フィードバック方式 |
無効,有効 |
電圧上昇
抑制機能 |
無効電力出力,
有効電力抑制 |
進相運転(遅れ0.8〜進み0.8、
設定刻み 0.01)時は、
系統電圧に関係なく無効電流を出力 |
FRT |
JEAC9701に対応 |
|
盤構造 |
設置方式 |
屋外自立型 |
耐塩害仕様オプション |
適合IP |
IP55 |
|
システム方式 |
− |
|
ケーブル
引き込み |
下部 |
|
冷却方式 |
強制空冷 |
|
寸法 |
PCS単体
(W×D×H) |
2000×950×1940mm |
PCS単体(突起部含まず) |
質量 |
PCS単体 |
1800kg |
PCS単体(ベース含む) |
環境条件 |
保存温度 |
−20〜+60℃ |
|
動作温度 |
−5〜+50℃ |
+40℃以上はパワーセーブ
−25〜−5℃は寒冷地オプション |
相対湿度 |
4〜100% |
ドアの開閉は湿度85%未満で行い、
内部は結露が発生しないようにすること |
標高 |
2000m以下 |
|
準拠規格 |
電気安全 |
JIS, JEM, JEC |
|
系統連系規定 |
JEAC9701 |
|
通信方式 |
RS–485 |
Ethernetはオプションで対応 |
PCS(DC1000V対応)仕様(屋外自立型)
項目 |
シリーズ名 |
PVI1000BJ–3/1000 |
備考 |
定格出力 |
1000kVA |
絶縁方式 |
トランスレス方式 |
電気仕様
(DC入力) |
最大直流
入力電圧 |
1000V |
|
直流入力
電圧範囲 |
0~1000V |
950~1000Vは待機、
950V未満になれば運転開始 |
MPPT
電圧範囲
(最大負荷) |
570〜850V |
|
直流入力電
流最大値 |
1790 A |
直流ブレーカ1個あたり1291A,
2分岐の場合,1分岐あたり最大1291A
16分岐の場合,1分岐あたり最大161A |
直流入力
分岐数 |
2 |
16分岐ヒューズ付きはオプション |
電気仕様
(AC出力) |
定格出力容量 |
1000kVA |
力率1.0で1000kW
力率0.9で900kW(進相運転時) |
出力電圧範囲 |
380V −10〜+10% |
|
周波数範囲 |
50/60Hz ±5% |
|
出力相数 |
三相3線 非接地系対応 |
|
定格出力電流 |
1519A |
|
出力力率 |
>0.99 |
単独運転Q出力を除く
(出力1/8〜定格時) |
出力電流歪率
(総合) |
<5%(定格出力時) |
|
出力電流歪率
(各次) |
<3%(定格出力時) |
|
装置最高効率 |
98.8% |
内部電源含まず,
IEC61683裕度表示 |
装置効率
(EURO効率) |
98.5% |
内部電源含まず,
IEC61683裕度表示 |
過負荷耐量 |
100%連続 |
|
騒音 |
80dB以下 |
A特性 |
系統連系 |
系統保護 |
OV,UV,OF,UF |
|
単独運転
検出方式
(受動) |
電圧位相跳躍検出 |
無効,3〜15° |
単独運転
検出方式
(能動) |
ステップ注入付周波数
フィードバック方式 |
無効,有効 |
電圧上昇
抑制機能 |
無効電力出力, 有効電力抑制 |
進相運転(遅れ0.8〜進み0.8、
設定刻み 0.01)時は、系統電圧に関係なく無効電流を出力 |
FRT |
JEAC9701に対応 |
|
盤構造 |
設置方式 |
屋外自立型 |
耐塩害仕様オプション |
適合IP |
IP55 |
|
システム方式 |
− |
|
ケーブル引き込み |
下部 |
|
冷却方式 |
強制空冷 |
|
寸法 |
PCS単体
(W×D×H) |
2000×950×1940mm |
PCS単体(突起部含まず) |
質量 |
PCS単体 |
1800kg |
PCS単体(ベース含む) |
環境条件 |
保存温度 |
−20〜+60℃ |
|
動作温度 |
−5〜+50℃ |
+40℃以上はパワーセーブ
−25〜−5℃は寒冷地オプション |
相対湿度 |
4〜100% |
ドアの開閉は湿度85%未満で行い、
内部は結露が発生しないようにすること |
標高 |
2000m以下 |
|
準拠規格 |
電気安全 |
JIS, JEM, JEC |
|
系統連系規定 |
JEAC9701 |
|
通信方式 |
RS–485 |
Ethernetはオプションで対応 |
システム構成例

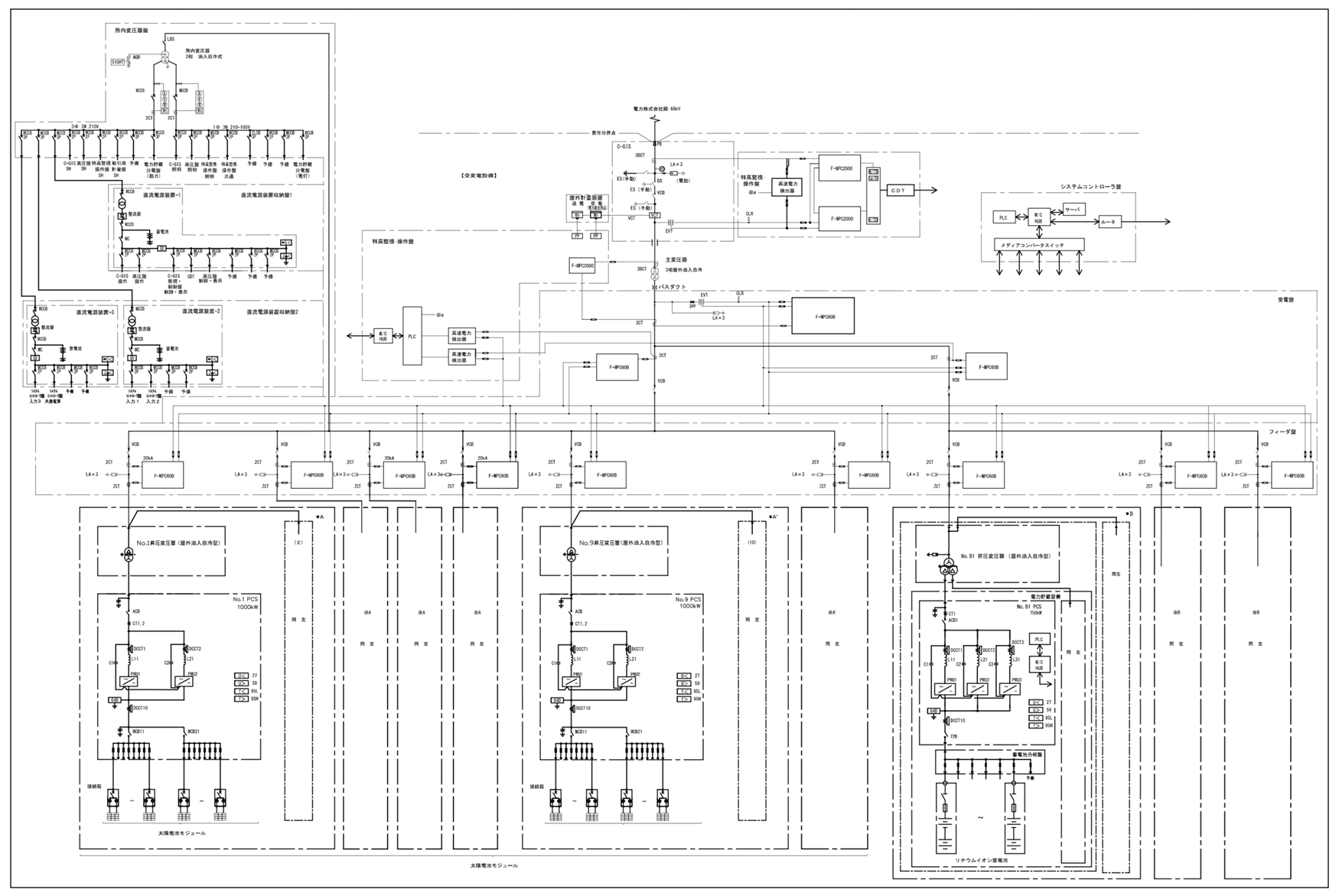

単線結線図(12MW、1000kVAのPCSを適用した例)
