    SaveBlue

    陸で培ったエネルギー高効率化、高速・高精度な制御を海で実現し、
    環境負荷軽減と省エネでお客様に貢献する。
    それがSaveBlueという言葉に込めた私たちの想いです。

    船舶業界ではSOx、NOx、温室効果ガス削減などの環境規制の強化が進んでおり、今後更なる技術革新、電動化の動きが加速していくことが見込まれます。富士電機は独自のパワー半導体とパワーエレクトロニクス技術の融合により、船舶設備の省エネ・環境対応を実現し、お客様の課題解決に貢献してまいります。

    低圧インバータ

    プログラマブル表示器

    プログラマブルコントローラ

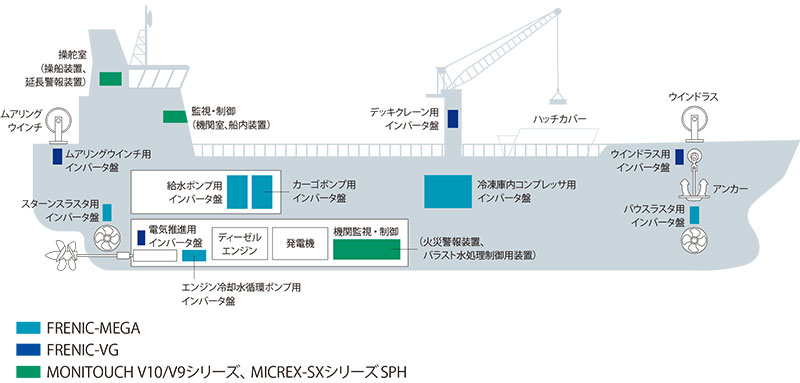

    適用例

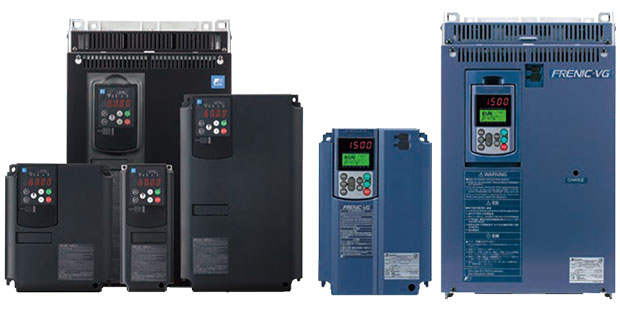

    低圧インバータ

    高性能ベクトル制御形インバータ

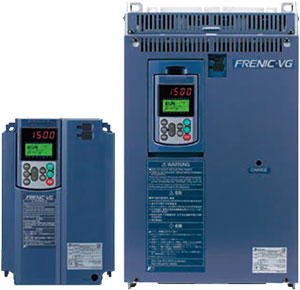

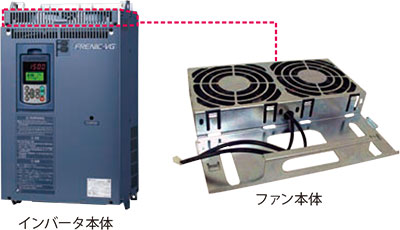

    FRENIC-VGシリーズ

    • 高速応答、高速・高精度制御により、クレーンでの貨物の積み込みや荷下ろしの際、ウインチの巻き上げ時など、作業時間の短縮に貢献します。

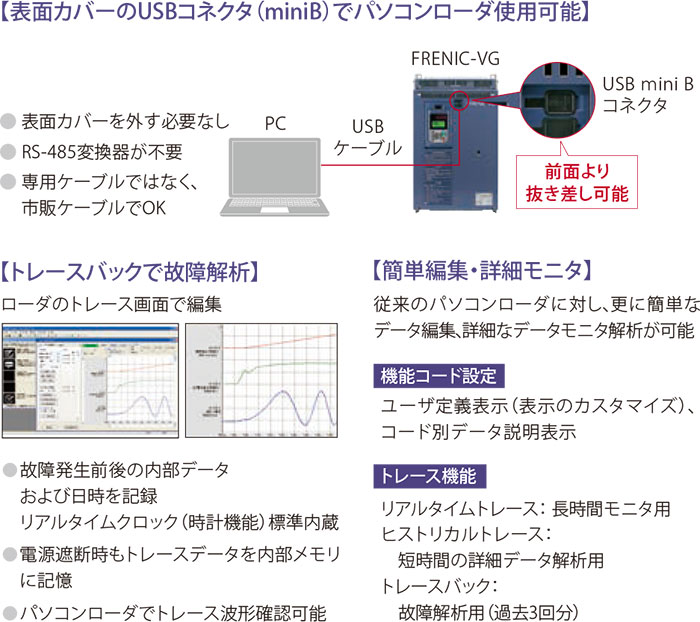

    • トレースバック機能やカレンダー機能など、充実したメンテナンス機能により、異常発生時のお客様におけるトラブル要因解析が容易です。

    • インバータ部、コンバータ部が分離されているスタックタイプは、複数台設置されるシステムにおいて大幅な省スペース化が図れます。

    ファン・ポンプ（2乗低減トルク負荷）用インバータ
    FRENIC-Ecoシリーズ

    • 自動省エネルギー機能を標準装備しており、モータ損失、およびインバータ損失を最小限に制御しますのでファン・ポンプ用途での更なる省電力化が図れます。

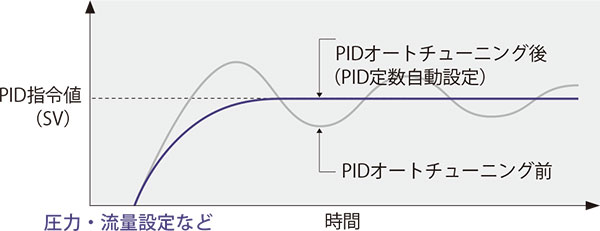

    • ポンプ・ファン用に専用設計されたインバータであり、商用切り替えシーケンス機能、PID（注）制御機能、拾いこみ機能などを内蔵しています。

    （注）PID

    Proportional-Integral-Differential

    対応船級と電圧・容量

    船級 NK　日本海事協会

    		DNV GL 船級協会

    		LR　ロイド船級協会

    		船級
    製品名 インバータ インバータ コンバータ フィルタ
    スタック    		 インバータ コンバータ フィルタ
    スタック    		 ダイオード
    整流器    		 インバータ 製品名
    機種名 Eco VG1
    （ユニットタイプ）    		 SVG1
    （スタックタイプ）    		 RHC-D
    （スタックタイプ）    		 RHF-D＊2
    （スタックタイプ）    		 SVG1
    （スタックタイプ）    		 RHC-D
    （スタックタイプ）    		 RHF-D＊2
    （スタックタイプ）    		 RHD-D
    （スタックタイプ）    		 Eco VG1
    （ユニットタイプ）    		 機種名
    電圧 400V 400V 690V 400V 電圧
    容量
    （kW）
    ＊1    		 3.7~75 ● 容量
    （kW）
    ＊1    		 3.7~75
    90 ● ● ○ ● ● ● 90
    110 ● ● ○ ● ● ● 110
    132 ● ● ○ ○ ● ● ● ● 132
    160 ● ● ○ ○ ○ ● ● ● ● 160
    200 ● ● ○ ○ ● ● ● 200
    220 ● ● ○ ○ ○ ● ● ● 220
    250 ○ ● ● 250
    280 ● ● ○ ○ ○ ● ● ● ● 280
    315 ● ● ○ ○ ● ● ● 315
    355 ● ● ○ ● ● ● ● 355
    400 ● ● ● ● 400
    450 ● ● ● ● ● 450
    500 ● ● 500
    560 ● 560
    630 ● 630

    ＊1

    上記表における対応容量は、VG1はHD仕様、SVG1、RHC-D、RHD-DはMD仕様で記載しています。

    ＊2

    RHC-D専用のフィルタスタックとなります。PWMコンバータに必要な周辺機器（フィルタ回路、昇圧回路、充電回路など）を1つのユニットにしています。

    注

    白丸（ ○ ）となっている容量は取得予定。詳細な船級取得状況、適合条件については別途ご照会ください。

    プログラマブル表示器

    MONITOUCH V9 シリーズ

    • 5.7型から15型まで、全サイズに船級規格品を準備しており、幅広い機種選択が行えます。

    • 当社製はもちろん、様々なメーカーのPLCやインバータなどと同時（最大８機種）に接続することができるので、操作表示はもちろんのこと、機器間のデータ受け渡しにも活用できます。

    • ディマー機能（調光機能）により、周囲の明るさに応じた調光が行えます。夜間運航時でも、調光することで周辺の監視作業を妨げません。

    対応船級

    船級
    ＊1,＊2,＊3    		 NK
    日本海事協会

    		DNV GL
    船級協会

    		LR
    ロイド船級協会

    		ABS
    アメリカ船級協会

    機種名 V9
    Standard    		 V9150iXD-U700 ● ● ● ●
    V9150iXLD-U700 ● ● ● ●
    V9120iSD ● ● ● ●
    V9120iSLD ● ● ● ●
    V9100iSD ● ● ● ●
    V9100iSLD ● ● ● ●
    V9080iSD ● ● ● ●
    V9080iSLD ● ● ● ●
    V9 Lite V9060iTD ● ● ● ●

    ＊1

    無線LAN対応品は未対応。

    ＊2

    V9150iX（L）D-U700/V9060iTD:全て V9120iS（L）D:ハードVer.b以降、V9100iS（L）D/V9080iS（L）D:ハードVer.c以降。

    ＊3

    ブラックモデルは未対応。

    プログラマブルコントローラ

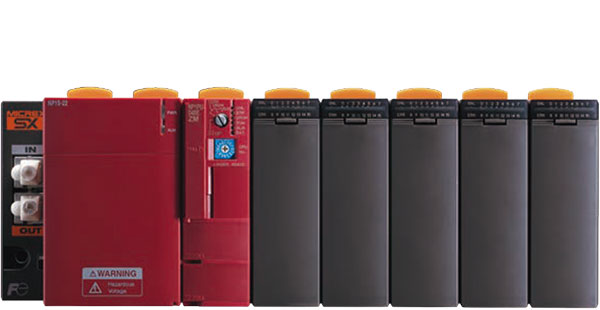

    MICREX-SXシリーズ SPH

    • NK（日本）、LR（イギリス）など世界の船級協会7機関の認証を取得しており、船舶内設備を制御するPLCとしてグローバルでご使用いただけます。

    • SXバスの二重化により断線時にもMICREX-SXシリーズ SPHのシステム稼働を継続できるため、高信頼が要求される船舶システムに適用できます。

    • ハードウェア、ソフトウェアともに国際規格であるIEC61131に準拠しています。IEC61131はすでにJIS規格化（JIS B3501~3）されており、国土交通省が定めた電気設備の標準仕様にも指定されています。
