陸上電力供給システム

陸上電力供給システム
注 イラストはイメージです
停泊中の船舶に陸上から電力を供給
港湾のCO2削減に貢献

特長

安心安全・環境に配慮した港湾を実現する「陸上電力供給システム」

当社システムの特長

  1. 1.

    任意の電圧、周波数による電力供給が可能

  2. 2.

    幅広い容量系列を揃え、用途に応じた最適な容量選定が可能

  3. 3.

    船舶内発電機との同期投入/同期解列が自動で可能

  4. 4.

    装置の故障または点検時でも、一部装置を切離しての減機運転（運転継続）が可能

導入メリット

排気ガスやCO2排出量を低減

停泊中の船舶に必要な電力を陸上から送電し、船舶内発電機を停止。NOX、SOXなどの大気汚染物質やCO2の排出を低減します。

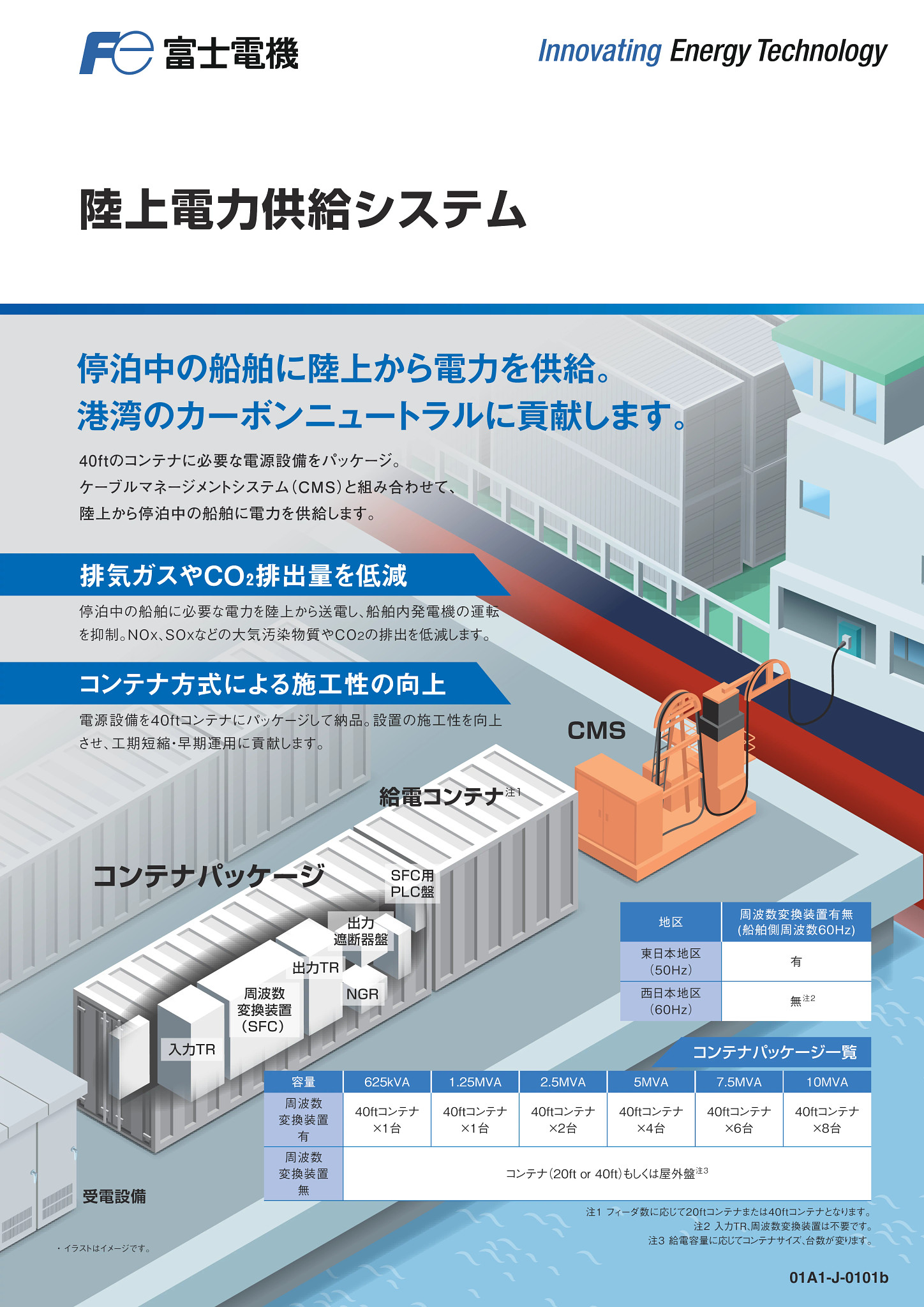

コンテナパッケージの写真
40ftコンテナパッケージ

コンテナ方式による施工性の向上

電源設備を40ftコンテナにパッケージして納品。設置の施工性を向上させ、工期短縮・早期運用に貢献します。

システム構成

システム構成

船種別陸上電力供給システム（一例）

船種

RORO船

ばら積み船

コンテナ船

客船

タンカー
電圧 6.6kV
or 440V		 6.6kV
or 440V		 6.6kV
or 440V		 11kV
or 6.6kV
or 440V		 6.6kV
or 440V
船舶側周波数 50／60Hz 60Hz 60Hz 50／60Hz 60Hz
停泊中の要求設備容量 ～6.5MVA程度 ～6.5MVA程度 ～7.5MVA程度 ～20MVA程度 ～3.6MVA程度

共通仕様

装置 単機（625kVA、1.25MVA） 並列（2.5MVA、5MVA、7.5MVA、10MVA）
主要機器仕様 容量 625kVA 1.25MVA 2.5MVA 5MVA 7.5MVA 10MVA
低圧 高圧
コンテナ 40ft×1台 40ft×2台
(1.25MVA×2)		 40ft×4台(1.25MVA×4) 40ft×6台
(1.25MVA×6)		 40ft×8台
(1.25MVA×8)
入力TR 750kVA
6.6/0.42kV
50Hz		 1375kVA
6.6/0.42kV
50Hz		 1375kVA
6.6/0.42kV
50Hz		 1375kVA
6.6/0.42kV
50Hz×2		 1375kVA
6.6/0.42kV
50Hz×4		 1375kVA
6.6/0.42kV
50Hz×6		 1375kVA
6.6/0.42kV
50Hz×8
SFC 625kVA 1250kVA 1250kVA 1250kVA×2 1250kVA×4 1250kVA×6 1250kVA×8
出力TR 630kVA
0.42/0.44kV
60Hz		 1250kVA
0.42/0.44kV
60Hz		 1250kVA
0.42/6.6kV
60Hz		 1250kVA
0.42/6.6kV
60Hz×2		 1250kVA
0.42/6.6kV
60Hz×4		 1250kVA
0.42/6.6kV
60Hz×6		 1250kVA
0.42/6.6kV60Hz×8
出力遮断器盤 ACB690V
1250A
65kA		 ACB690V
2000A
65kA		 VCB7.2kV
630A
20kA		 VCB7.2kV
630A
20kA×2		 VCB7.2kV
630A
20kA×4		 VCB7.2kV
630A
20kA×6		 VCB7.2kV
630A
20kA×8
設置環境 ・周囲温湿度：外気温度-20℃～40℃、85％RH以下
・耐風速：46ｍ/sec
・耐塩仕様：コンテナ本体：ISO海上貨物輸送コンテナ仕様、AC室外機：重耐塩仕様
・積雪荷重：1.0m/㎡（多雪地域は雪おろし前提）
・防水：JIS-C-0920 保護等級4（防まつ型）
・コンテナ設置向き：扉、AC室外機は山側に設置
・適用規格：IEC80005

注）周波数変換60Hz ⇒ 50Hzも可能

関連情報

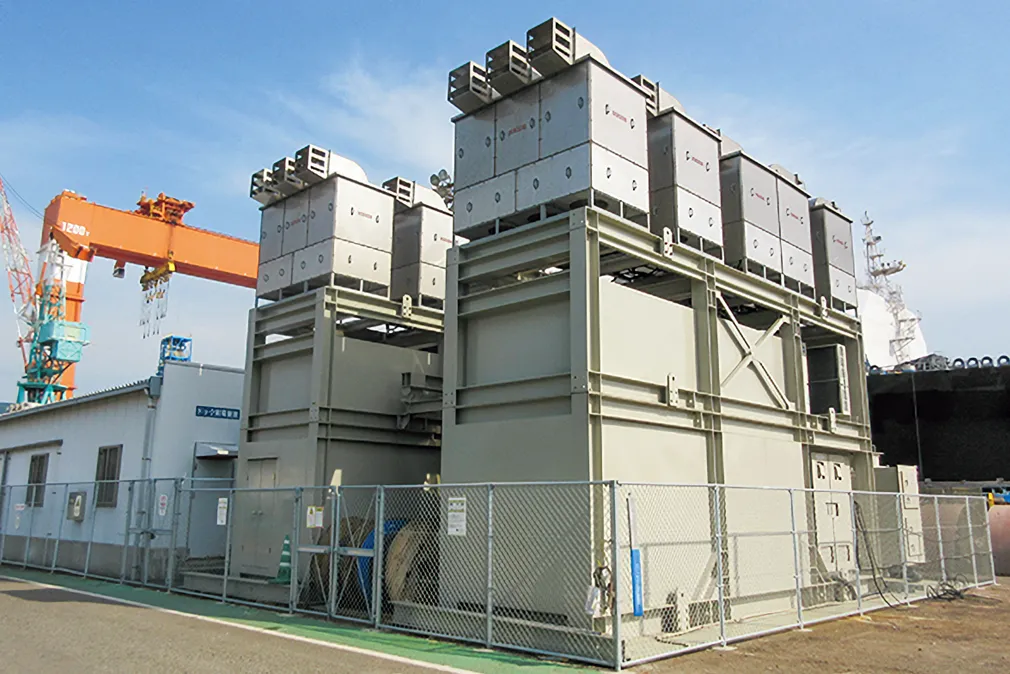

船舶用コンポーネント

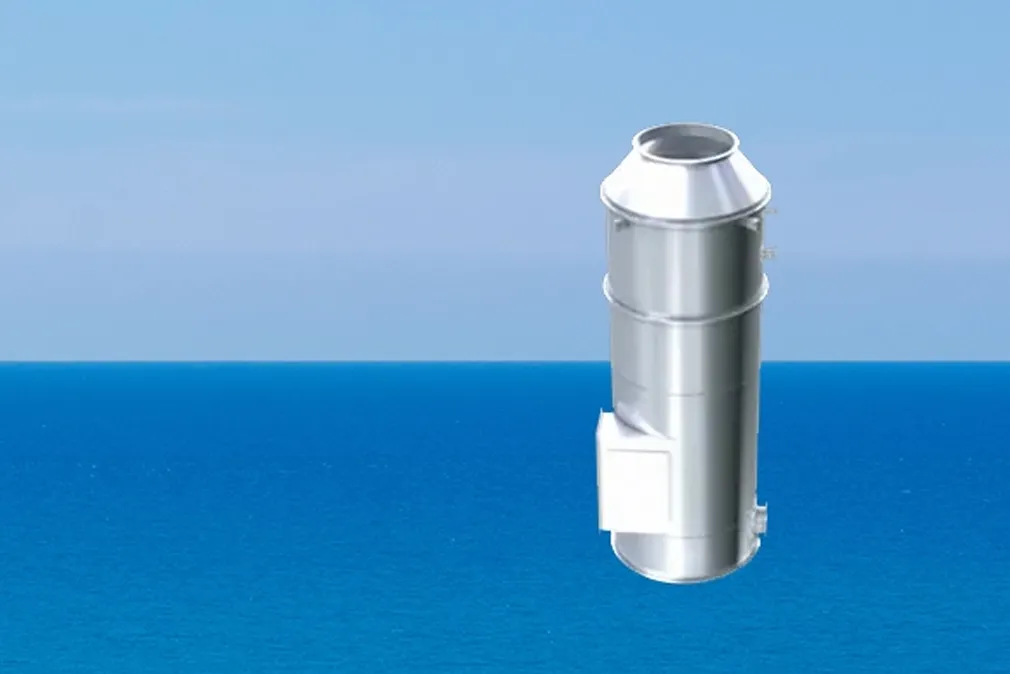

SOxスクラバ
