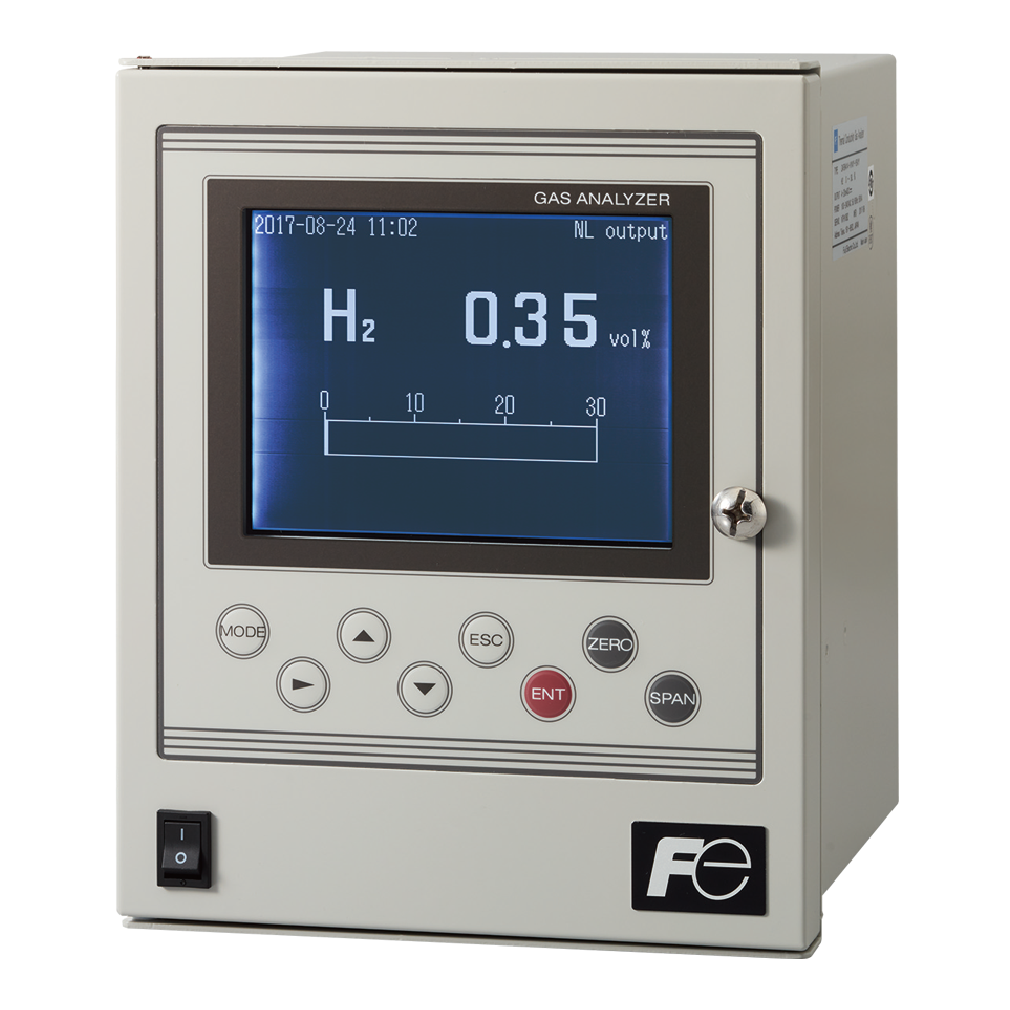

熱伝導ガス分析計

熱伝導ガス分析計

水素濃度を、精度高く連続測定可能
測定可能ガス成分H2、Ar、He、CH4、CO2
形式 : ZAF

  1. 1.

    連続測定が容易に行え、リアルタイムで濃度を測定

  2. 2.

    操作表示ガイドにより、誰でもスムーズな操作が可能

  3. 3.

    設置場所を選ばない、軽量でコンパクトな設計

取扱説明書

用途

  • 水素ガスを使用する研究設備

  • 工業炉の還元雰囲気監視

  • 半導体装置のH2ガス濃度測定

  • 水素発生装置のH2ガス濃度測定

  • 焼成炉のH2ガス濃度測定

  • ガス発生プラントのAr、He、CH4ガス濃度測定

  • 超電導装置のHeガス濃度測定

  • 空気分離プラントのArガス濃度測定

測定原理

熱伝導ガス分析計は、2成分ガスの異なる熱伝導率を利用してガス濃度を測定します。 検出器の内部には比較室と測定室があり各々内部に細い白金線が張られています。 比較室には比較(基準)ガスを封入します。 白金線は外部固定抵抗と組合せてブリッジ回路を形成し、各白金線には一定の電流を流し加熱します。 測定成分に濃度変化があると試料ガスの熱伝導率が変化し、測定室の白金線の温度に変化を与えます。 この温度変化を電気抵抗変化として取出し測定ガス濃度を算出します。

サンプリング系統図

サンプリング系統図

主な仕様

ガス分析計シリーズ 一覧

煙道排ガス用NOx,SO2,CO,CO2,O2 ガス分析装置ZSJ形

ドリフトが殆どないシングルビーム・サンプルスイッチング赤外線方式で最大5成分のガス濃度を連続測定できます。計量法型式承認取得品です。

  • # 5成分ガス濃度測定
  • # 計量法型式承認品
  • # 前面保守構造
  • # ドリフトレス
煙道排ガス用NOx,SO2,CO,CO2,O2 ガス分析装置ZSU形

長期安定性に優れたダブルビーム赤外線方式で最大5成分のガス濃度を連続測定できます。 計量法型式承認取得品です。

  • # 5成分ガス濃度測定
  • # 計量法型式承認品
  • # 前面保守構造
  • # 自動構成、O2換算出力
煙道排ガス用NOx,SO2,CO,CO2,O2,HCl ばいじんガス分析装置ZSU-7形

環境監視に必要な最大7成分のガス濃度を1台で測定します。
1台のキュービクルに収納しているので省スペース化を実現

  • # 7成分ガス濃度測定
  • # 省設置スペース
  • # 前面保守構造
  • # 配線工事低減
自動車トンネル内CO測定装置ZSA形

自動車トンネル内のCO濃度測定を行う測定装置です。

  • # 赤外線方式
  • # サンプリング機器内蔵
  • # 自動校正
  • # 小形サイズ
NO,SO2,CO,CO2,O2 測定用シングルビーム赤外線ガス分析計ZPA形

シングルビーム方式の小形/軽量の赤外線ガス分析計です。
最大5成分のガス濃度を連続測定します。

  • # 5成分ガス濃度測定 0~200ppm
  • # シングルビーム 赤外線方式
  • # 自動校正
  • # レンジ比 1:10
NO,SO2,CO,CO2,O2 測定用シングルビーム赤外線ガス分析計ZPB形

シングルビーム方式(サンプルスイッチング式)の赤外線ガス分析計です。最大5成分のガス濃度を連続測定します。

  • # 5成分ガス濃度測定 0~50ppm
  • # サンプルスイッチング 赤外線方式
  • # 自動校正
  • # ドリフトレス
NO,SO2,CO,CO2,O2 測定用シングルビーム赤外線ガス分析計ZPG形

シングルビーム方式(サンプルスイッチング式)の赤外線ガス分析計です。0~5ppmの低濃度を連続測定します。

  • # 1成分低濃度ガス測定 0~5ppm
  • # サンプルスイッチング 赤外線方式
  • # 自動校正
  • # ドリフトレス
NO,SO2,CO,CO2,O2,N2O,CH4 測定用 赤外線ガス分析計ZKJ形

ダブルビーム方式の赤外線ガス分析計です。 最大5成分のガス濃度を連続測定できます。

  • # 5成分ガス濃度測定 0~20ppm
  • # ダブルビーム 赤外線方式
  • # 自動校正
  • # レンジ比 1:25
コンパクトタイプガス分析計ZSVF形

NOx,SO2,CO,CO2,CH4,O2中から最大5成分のガス濃度を同時に測定するガスサンプリング機器内蔵のガス分析計です。

  • # コンパクトタイプ
  • # ガスサンプリング機器内蔵
  • # 5成分測定
  • # 自動校正
可搬形ガス分析計ZSVS形

CO,CO2,CH4,O2中から最大4成分のガス濃度を同時測定する可搬形ガス分析計です。

  • # 可搬形
  • # ガス吸引ポンプ内臓
  • # 4成分測定
  • # CP演算
熱処理炉用赤外線ガス分析計ZFG形

熱処理炉内のCO,CO2,CH4ガス濃度を連続測定するガス分析計です。

  • # パネル埋め込み構造
  • # シングルビーム式
  • # 2成分測定
  • # CP演算
赤外線CO2コントローラZFP形

空気中のCO2濃度を測定しアナログ出力、警報出力を発信する分析計です。

  • # 壁取付
  • # ガス吸引ポンプ内臓
  • # DC4~20mA出力
  • # 上下限警報
赤外線ガス分析計(ZRH形の代替品) ZPAH,ZPA1形

生産終了品のZRH形と互換性のあるシングルビーム方式の赤外線ガス分析計です。

  • # 2成分ガス濃度測定
  • # シングルビーム 赤外線方式
  • # 自動校正
  • # レンジ比 1:10
赤外線ガス分析計(ZRJ形の代替品) ZPAJ形

生産終了品のZRJ形と互換性のあるシングルビーム方式の赤外線ガス分析計です。

  • # 3成分ガス濃度測定
  • # シングルビーム 赤外線方式
  • # 自動校正
  • # レンジ比 1:10
赤外線ガス分析計(ZRG3:サンプルスイッチング形の代替品) ZPG3形

生産終了品のZRG3形と互換性のあるシングルビーム方式の赤外線ガス分析計です。

  • # 2成分ガス濃度測定
  • # サンプルスイッチング 赤外線方式
  • # 自動校正
  • # レンジ比 1:10
赤外線ガス分析計(ZRG形の代替品)ZKJK形

生産終了品のZRG形と互換性のあるダブルビーム方式の赤外線ガス分析計です。

  • # 3成分ガス濃度測定 0~100ppm
  • # ダブルビーム 赤外線方式
  • # 自動校正
  • # レンジ比 1:25
煙道排ガス用HCl,NH3, O2, CO, CO2, CH4レーザ方式ガス分析計ZSS形

煙道中のHCl,NH3, O2, CO, CO2, CH4ガス濃度を連続測定する直接挿入レーザ方式のガス分析計です。

  • # 高速応答 1~2秒
  • # 直接挿入
  • # CO + O2計も可能
  • # 長期安定性
直接挿入形ジルコニア酸素計ZKM形、ZFK形

ガスサンプリング機器不要の直接挿入形ジルコニア式酸素計です。不燃性ガス中の酸素濃度を測定します。

  • # 高速応答 4~7秒
  • # センサユニット交換可能
  • # 不燃性ガス測定
  • # 自動校正
耐圧防爆形直接挿入形ジルコニア酸素計ZKME形、ZFKE形

ガスサンプリング機器不要の耐圧防爆直接挿入形ジルコニア式酸素計です。不燃性ガス中の酸素濃度を測定します。

  • # 高速応答 4~7秒
  • # センサユニット交換可能
  • # 耐圧防爆 TIIS, NEPSI
  • # 自動校正
直接挿入形ジルコニア式酸素分析装置ZSB形

不燃性ガス中の酸素を測定する直接挿入形のジルコニア式酸素計です。

  • # 高速応答 10秒
  • # 直接挿入
  • # 自動校正
  • # ブローダウン
磁気力式酸素計ZAJ形

高速応答で通信機能を装備した酸素分析計です。可燃性ガス中の酸素濃度測定に最適。

  • # 高速応答 2秒
  • # 自動校正
  • # 可燃性ガス測定
  • # 可燃性ガスの影響を受けない
磁気力式酸素計ZKG形

磁気力式酸素計ZKG形

  • # 高速応答 15秒
  • # 補助ガス不要
  • # 可燃性ガス測定
  • # 計量法認定品
H2,He,Ar 測定熱伝導式ガス分析計ZAF形

H2,He,Arガス濃度を測定する熱伝導式ガス分析計です。

  • # 大形LCD表示
  • # 自動校正
  • # 応答 10秒
  • # 他ガス干渉補正
ガスサンプリング機器

ガス採取器,ガス吸引器,ガス冷却器,ガスろ過器,ガスコンバータ,フィルタ等を取り揃えております。

  • # 標準ガス
  • # 成分除去器
  • # ミストキャッチャー
  • # ガスドライヤ
