ガス分析計

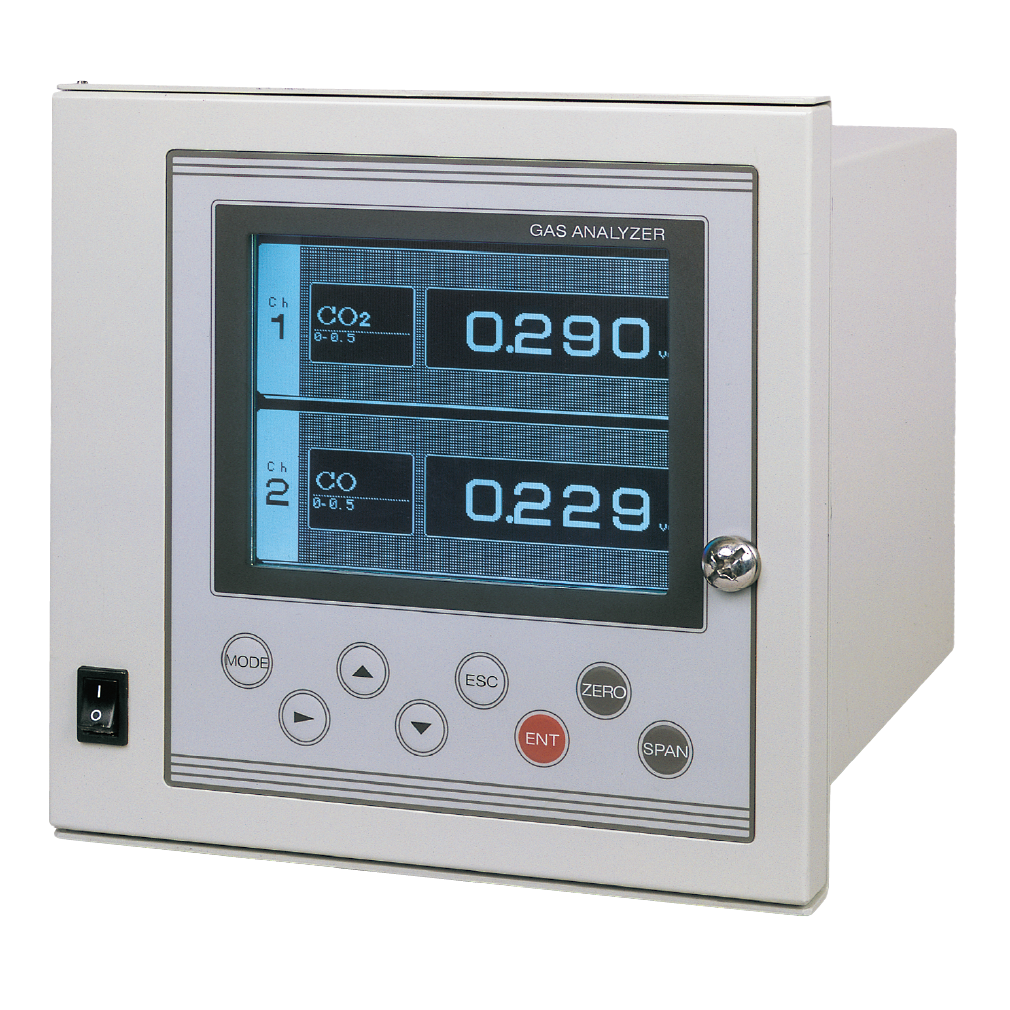

熱処理炉用赤外線ガス分析計 ZFG

熱処理炉用赤外線ガス分析計
熱処理炉内のガス濃度を高精度測定し適切なカーボンポテンシャル管理を実現
カタログ
仕様書
取扱説明書

特長

熱処理炉内の雰囲気ガス濃度測定に最適なガス分析計です。

  1. 1.

    炉内のガス濃度を高精度測定
    繰返し性：±0.5％

  2. 2.

    CP（カーボンポテンシャル）演算出力と表示が可能（オプション）

  3. 3.

    シングルビーム方式の採用により優れた長期安定性と容易なメンテンナス

  4. 4.

    2成分のガス濃度を同時に連続測定

  5. 5.

    小形軽量：約5kg

短い奥行き寸法

主な仕様

測定原理 非分散型赤外線吸収法（シングルビーム式）
測定成分および測定範囲 ＣＯ２：０ ～ ０．５％ ・・・・１００ｖｏｌ％
ＣＯ：０ ～ ０．５％ ・・・・１００ｖｏｌ％
ＣＨ４： ０ ～ １％・・・・１０ｖｏｌ％
●最大２成分まで測定
●２レンジ切換え
●最大レンジ比１：５
繰返し性 ±０．５％ ＦＳ以内
直線性 ±１．０％ ＦＳ以内
但しレンジ比１：４、１：５ は±２％ ＦＳ以内
ゼロドリフト ±２％ ＦＳ／ｗｅｅｋ以内
スパンドリフト ±２％ ＦＳ／ｗｅｅｋ以内
他ガスの干渉 ±２％ ＦＳ以内
応答時間 １０秒以内（ガス入口より９０％応答）
アナログ出力信号 ＤＣ４ ～ ２０ｍＡまたはＤＣ０ ～ １Ｖ
またはＤＣ０ ～ １００ｍＶ、ＤＣ０ ～ １０ｍＶのいずれか
瞬時値出力（各成分測定ガス濃度値）
ＣＰ演算値出力（オプション）
表示部 バックライト付ＬＣＤ表示（自動消灯機能付き）
（日本語または英語：指定による）
各成分濃度値、ＣＰ演算結果値（オプション）
パラメータ設定値
レンジ切換方法 キー操作での手動切換え、自動切換え、
外部接点入力切換え（オプション）の３種類
接点出力 １ａ リレー接点
計器異常（標準）、各成分レンジ識別信号（オプション）
外部接点入力
（オプション）		 無電圧接点
リモートレンジ切換、リモート出力信号ホールド
ガス出入口寸法 Ｒｃ１／４またはＮＰＴ１／４
パージガス流量 １Ｌ／ｍｉｎ（必要に応じて行う）
塗装色 オフホワイト（マンセル１０Ｙ７．５／０．５相当）
構造 室内形、鋼板製ケース
周囲温湿度 －５℃～ ４５℃　９５％ＲＨ以下（結露なきこと）
暖機時間 約３０分
取付け方法 パネル埋込み形
電源電圧 ＡＣ１００Ｖ ～ ２４０Ｖ ５０／６０Ｈｚ、５０ＶＡ
外形寸法 ２１１（Ｈ）× ２１８（Ｗ）× ２５７（Ｄ）ｍｍ
質量 約５ｋｇ
校正ガス ゼロ：Ｎ２ または除湿大気
スパン：各成分のレンジに対して９０～１００％のガス濃度
測定ガス条件 流量 ０．５Ｌ／ｍｉｎ ±０．２Ｌ／ｍｉｎ
温度 ０ ～ ４０℃
圧力 ５ｋＰａ 以下
ダスト ０．３μｍ以下
ミスト なきこと
水分 室温飽和以下（結露なきこと）
腐食性成分 ＨＣｌ １ｐｐｍ以下
