1台で最大5成分を同時測定し高度なプロセス管理と環境監視を両立
焼却炉や燃焼排ガス，各種工業炉等のＮＯ，ＳＯ２，ＣＯ２，ＣＯ，ＣＨ４，Ｎ２Ｏ，Ｏ２ガス濃度測定に最適
特長
-
-

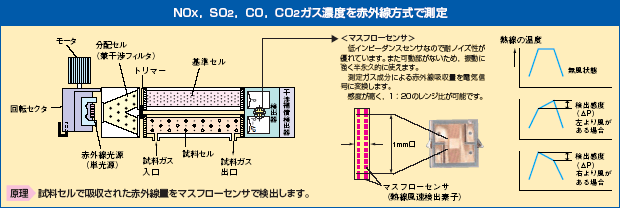

マスフロー形ツイン検出器の採用で他ガスの影響がほとんどなし。
-
自動校正，Ｏ2換算出力，平均値出力，警報などの豊富な機能を装備。
-

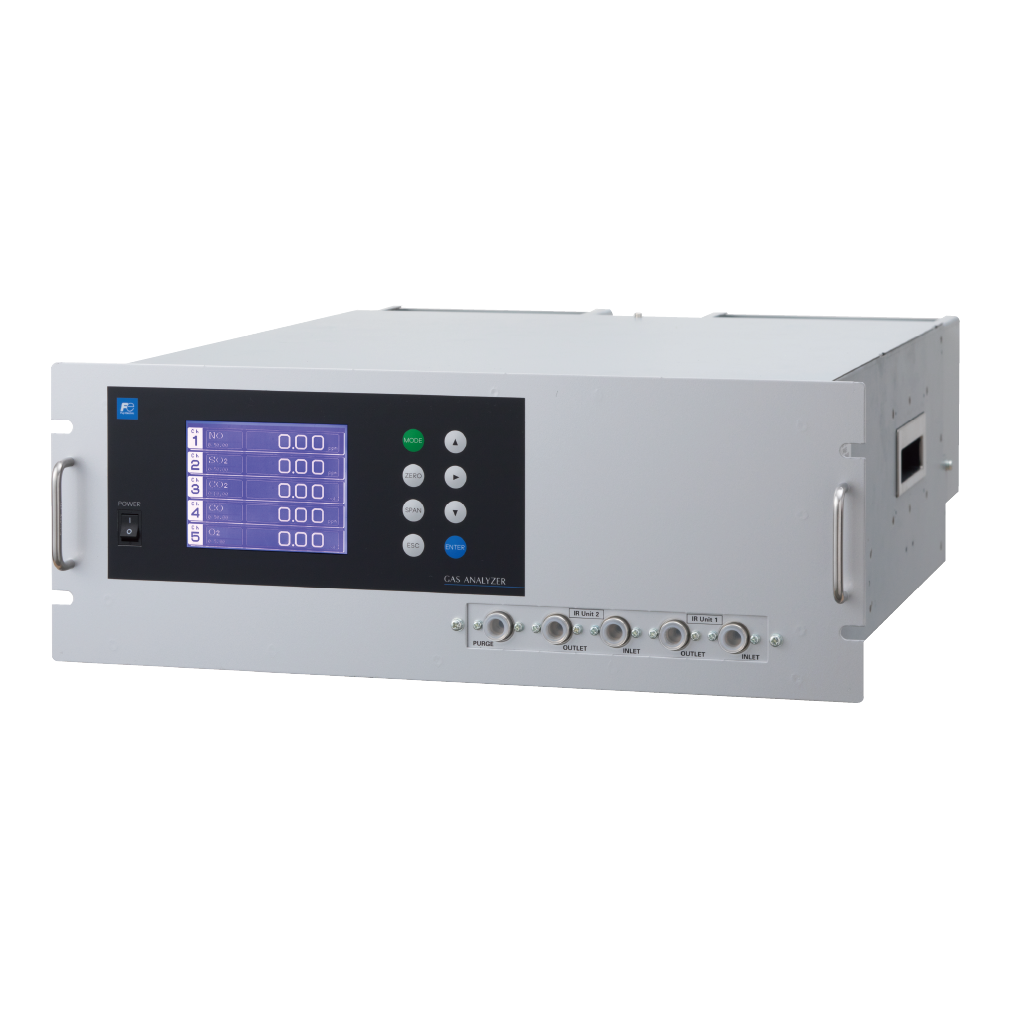

見易い大型液晶表示の採用で5成分の表示を同時に確認が可能。
-
19インチラック取付け構造でガス分析システムの構築が容易。
-
最大レンジ比1：25を実現，更に指定レンジ内でのレンジ設定･変更が自由に可能。
-
ドリフト±1%FS/週（0～200ppm以上）を実現。
主な仕様
| 測定原理 |
非分散赤外線方式：ＮＯ，ＳＯ２，ＣＯ２，ＣＯ，ＣＨ４，Ｎ２Ｏ

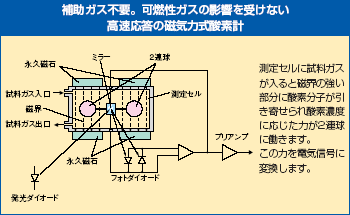

磁気力方式（ダンベル式）：Ｏ２（内蔵）
ジルコニア方式：Ｏ２（形式：ＺＦＫ７を外部設置する） |
| 測定成分 |
一成分：ＮＯ，ＳＯ２，ＣＯ２，ＣＯ，ＣＨ４，Ｎ２Ｏ
二成分：ＮＯ＋ＳＯ２，ＮＯ＋ＣＯ，ＣＯ２＋ＣＯ，Ｎ２Ｏ＋ＣＯ２
三成分：ＮＯ＋ＳＯ２＋ＣＯ，ＮＯ＋Ｎ２Ｏ＋ＣＯ２，ＳＯ２＋Ｎ２Ｏ＋ＣＯ２，Ｎ２Ｏ＋ＣＯ２＋ＣＯ，ＣＨ４＋Ｎ２Ｏ＋ＣＯ２
四成分：ＮＯ＋ＳＯ２＋ＣＯ２＋ＣＯ，ＮＯ＋ＳＯ２＋Ｎ２Ｏ＋ＣＯ２
Ｏ２は各成分へ付加します。 |
| 測定範囲 |
ＮＯ：０～５０ｐｐｍ・・・５０００ｐｐｍ
ＳＯ２：０～５０ｐｐｍ・・・１０％
ＣＯ２：０～２０ｐｐｍ・・・１００％
ＣＯ：０～５０ｐｐｍ・・・１００％
ＣＨ４：０～２００ｐｐｍ・・・１００％
Ｎ２Ｏ：０～２００ｐｐｍ・・・２０００ｐｐｍ
Ｏ２：０～５％・・・２５％ |
| 繰り返し性 |
±０．５％ ＦＳ（５０ｐｐｍ未満は±１％ ＦＳ） |
| ゼロドリフト |
±１％ ＦＳ／週
（５０ｐｐｍ～２００ｐｐｍは±２％ ＦＳ／週，５０ｐｐｍ未満は±２％ ＦＳ／日） |
| スパンドリフト |
±２％ ＦＳ／週（５０ｐｐｍ未満は±２％ ＦＳ／日） |
| 直線性 |
±１％ ＦＳ |
| 応答時間 |
最大６０秒以内（９０％応答），ガス流量０．５Ｌ／ｍｉｎ時 |
| 出力信号 |
各ＤＣ４～２０ｍＡ（リニア）またはＤＣ０～１Ｖ（リニア）
各測定濃度の瞬時値出力，Ｏ２換算瞬時値，Ｏ２換算平均値，Ｏ２平均値 |
| 接点出力 |
計器異常, 校正異常, レンジ識別, 自動校正中, ポンプON/OFF, ピークアラーム, 上下限警報, 電源断 |
| 接点入力 |
リモートレンジ切換, 自動校正リモートスタート, リモートホールド, 平均値リセット, ポンプON/OFF |
| 機能 |
自動校正，Ｏ２換算演算，Ｏ２平均値演算，ＣＯピークカウントアラームなど |
| 動作条件 |
－５～＋４５℃，９０％ＲＨ以下 |
| 電源電圧 |
ＡＣ１００～２４０Ｖ ５０／６０Ｈｚ，２５０ＶＡ |
| 外形寸法 |
483(W)×177(H)×600(D)mm |
標準測定
ガス条件 |
温度 |
０～５０℃ |
| 流量 |
０．５Ｌ／ｍｉｎ±０．２Ｌ／ｍｉｎ |
| 圧力 |
１０ｋＰａ以下（ガス出口側は大気開放のこと) |
| ダスト |
１μｍ以下の粒子で１００μg／Ｎｍ3以下 |
| ミスト |
なし |
| 水分 |
２℃飽和以下（結露なし) |
| 腐食性成分 |
１ｐｐｍ以下 |
| 専用ジルコニアＯ２センサ（別売品） |
形式：ZFK7
外形寸法：141(H)×170(W)×190(D) mm
再現性：±0.5% FS
応答時間：約20秒（90％応答）
電源電圧：AC100～115VまたはAC200～240V 50/60Hz
濃度表示：なし（ZKJ形の表示部で表示します）
|
ガスサンプリングシステム構成例
下図は，ボイラ・塵芥焼却炉等の燃焼排ガスモニタの５成分ガス測定の一般的なシステム構成例です。
弊社では,各種用途に対応したシステム構成を構築致します。
各部の役割
| ①ガス採取器 |
加熱式ステンレスフィルタ付きのガス採取器（形式：ＺＢＡＫ） |
| ②ミストフィルタ |
ドレンの分離とダストミストの除去 |
| ③安全ドレントラップ |
ドレンの吸い上げ防止，定圧バブラーの複合動作 |
| ④ガス吸引器 |
サンプルガスの吸引用（ガス流量約２Ｌ／分） |
| ⑤電子式ガス冷却器 |
サンプルガス中の水分を除湿 |
| ⑥電磁弁 |
校正ガスの導入 |
| ⑦メンブレンフィルタ |
ガラス繊維ろ紙またはＰＴＦＥフィルタにより微細ダストを除去 |
| ⑧流量計 |
サンプルガスの流量調整と監視 |
| ⑨標準ガス |
分析計本体のゼロ，スパンを校正する標準ガス（形式：ＺＢＭ）
ＮＯ，ＳＯ２，ＣＯ，ＣＯ２，Ｏ２の校正では合計６本使用します。 |
| ⑩ジルコニアＯ２センサ |
外部設置のジルコニア式酸素計（形式：ＺＦＫ７） |
| ⑪ガスコンバータ |
ＮＯ測定時に使用（形式：ＺＤＬ）
ＮＯガスをＮＯガスに効率良く変換する特殊触媒を使用したコンバータ |
