シングルビーム方式赤外線ガス分析計 ZPA

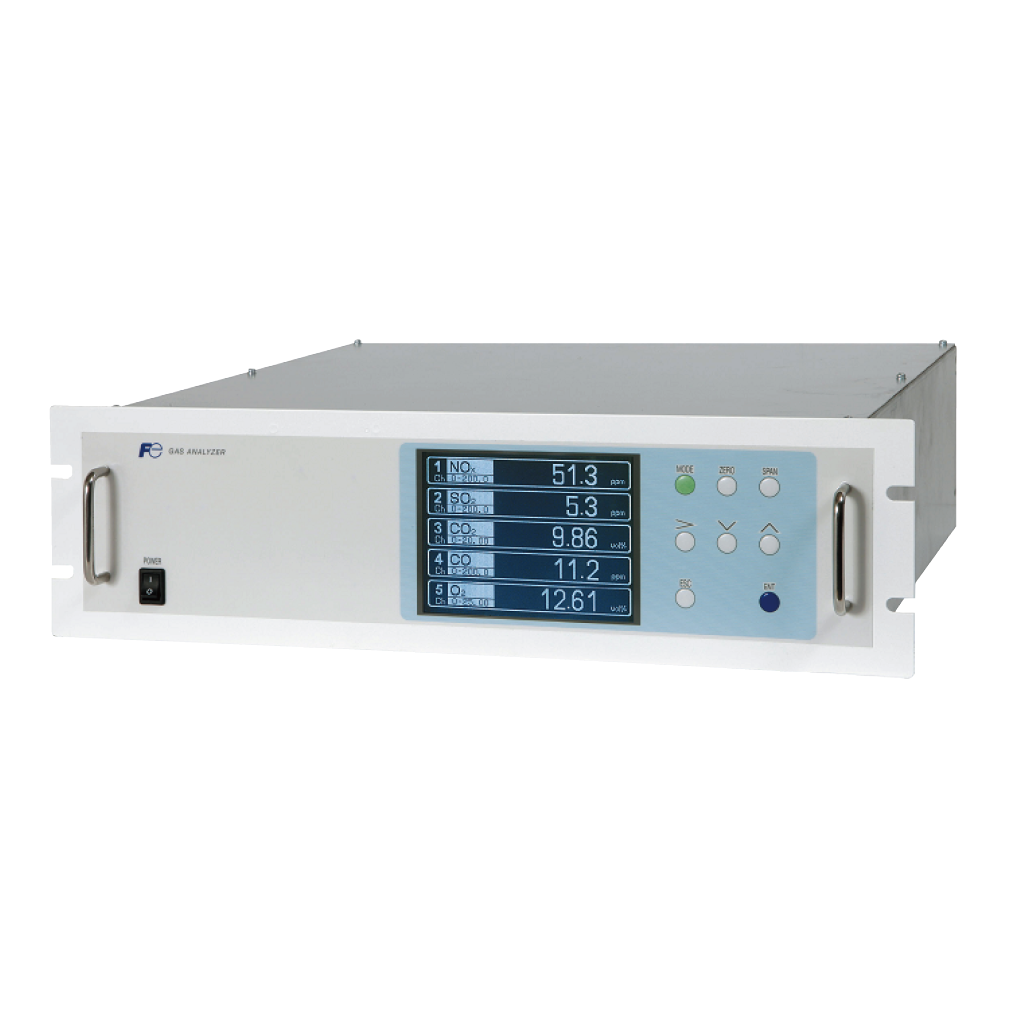

シングルビーム方式赤外線ガス分析計ZPA形
コンパクトな19インチラックサイズで最大5成分の安定した連続測定を実現
カタログ
仕様書
取扱説明書

特長

  1. 1.

    19インチラック取付けサイズで約10kgの軽量化

  2. 2.

    最大５成分のガス濃度を同時に連続測定

  3. 3.

    磁気式酸素計またはガルバニ式酸素計内蔵、外部ジルコニア式酸素計（オプション）

  4. 4.

    大気圧補正、RS-485通信、自動校正、警報出力、O2換算など豊富な機能を内蔵（オプション)

  5. 5.

    シンプルな測定部でメンテナンスが容易

主な仕様

測定原理 非分散形赤外線吸収法(シングルビーム)、酸素計は磁気式、ガルバニ式、ジルコニア式
酸素計：ガルバニ式(内蔵)または磁気式(内蔵)またはジルコニア式（弊社ＺＦＫ７形外部設置）
測定成分及び測定範囲 NO：0～200ppm・・・・・5000ppm
SO2：0～200ppm・・・・10vol%
CO2：0～100ppm・・・・100vol%
CO：0～200ppm・・・・100vol%
CH4：0～500ppm・・・・100vol%
O2（内蔵ガルバニ式）：0～10vol%・・・・・25vol%
O2（内蔵磁気式）：0～5vol%・・・・100vol%または100～95vol%も可能
O2（外部ジルコニア式）：0～5vol%・・・・・25vol%
測定レンジ数 1成分当り最大2レンジ
繰り返し性 ±0.5%FS以内
直線性 ±1%FS以内
ゼロドリフト ±2%FS/週以内
（0～500ppm未満NO，SO2は±2%FS/日以内）
スパンドリフト ±2%FS/週以内
応答時間（90%以内） 10～30秒以内（測定レンジによる）
アナログ出力信号 DC4～20mAまたはDC0～1V
表示部 バックライト付LCD（日本語，英語または中国語：指定による。）
各成分瞬時値，O2換算瞬時値，O2換算平均値，O2平均値
レンジ切換方法 キー操作での手動切換え，自動切換え，リモート切換え（オプション）外部接点入力による。
外部接点入力（オプション） 電圧入力接点（DC12～24V印加，最大電流15mA）
リモートレンジ切換，自動校正リモートスタート，リモートホールド，平均値リセット
接点出力（オプション） 1cリレー接点（接点容量 DC24V/1A 抵抗負荷）
計器異常，校正異常，レンジ職別，自動校正中，自動校正用電磁弁駆動，
上下限警報，COピークアラーム
大気圧補正（オプション） 指定により内蔵
標準機能 出力信号ホールド，手動/自動レンジ切換
オプション機能 自動校正，自動校正リモートスタート，リモート出力ホールド，レンジ識別接点出力，
上下限警報出力，O2換算値出力，O2換算平均値出力，平均値リセット接点入力，COピークアラーム接点出力
通信機能（オプション） RS-485（Modbus）（9ピンD-sub出力） 半二重ビットシリアル，調歩同期方式
ガス出入口寸法 Rc1/4 または NPT1/4メネジ
パージガス流量 1L/min（必要に応じて行う）
周囲温湿度 -5～45℃ 90%以下（結露なきこと）
電源電圧 AC100V～240V 50/60Hz
消費電力 約100VA
外形寸法 133（H）×483（W）×382（D）mm
質量 約11kg
適合規格 CEマーク

試料ガス条件

流量 ０．５Ｌ／ｍｉｎ±０．２Ｌ／ｍｉｎ
温度 ０～５０℃
圧力 １０ｋＰａ以下
ダスト ０．３μｍ以下の粒子で１００μｇ／Ｎｍ3以下
ミスト なきこと
水分 室温飽和以下（結露なきこと)
但し，ＮＯ，ＳＯ2，ＣＯ計０～２００ｐｐｍ以下の場合は２℃飽和以下（結露なきこと)
腐食性成分 ＨＣＬ １ｐｐｍ以下
