シングルビーム方式赤外線ガス分析計 ZPG

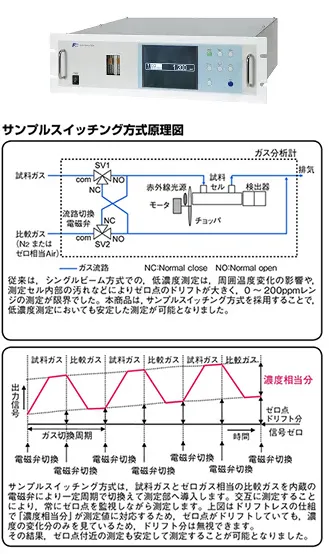

シングルビーム方式赤外線ガス分析計
高感度な微量ガス測定技術で高度な品質管理と環境監視に貢献する低濃度測定タイプ分析計
カタログ
仕様書
取扱説明書

特集

  1. 1.

    優れた長期安定性：ゼロ点ドリフト±0.5%FS/週

  2. 2.

    19インチラック取付けサイズで約9kgの軽量化

  3. 3.

    低濃度ガスを連続測定

  4. 4.

    磁気式酸素計またはガルバニ式酸素計内蔵（オプション）

  5. 5.

    大気圧補正、RS-485通信、自動校正、警報出力、O2換算など豊富な機能を内蔵（オプション)

  6. 6.

    シンプルな測定部でメンテナンスが容易

主な仕様

測定原理 非分散形赤外線吸収法(シングルビーム)、酸素計は磁気式、ガルバニ式、
酸素計：ガルバニ式(内蔵)または磁気式(内蔵)またはジルコニア式（弊社ＺＦＫ７形外部設置）
測定成分及び測定範囲 NO：0～10ppm・・・・・100ppm
SO2：0～10ppm・・・・100ppm
CO2：0～5ppm・・・・50ppm
CO：0～5ppm・・・・50ppm
O2（内蔵ガルバニ式）：0～10vol%・・・・・25vol%
O2（内蔵磁気式）：0～5vol%・・・・100vol%
O2（外部ジルコニア式）：0～5vol%・・・・・25vol%
測定レンジ数 1成分当り最大2レンジ
繰り返し性 ±0.5%FS以内
直線性 ±1%FS以内
ゼロドリフト ±0.5%FS/週以内
スパンドリフト ±2%FS/週以内
応答時間（90%以内） 30秒以内（ガス切換タイミングによりムダ時間が変わります）
アナログ出力信号 DC4～20mAまたはDC0～1V
表示部 バックライト付LCD（日本語，英語または中国語：指定による。）
各成分瞬時値，O2換算瞬時値，O2換算平均値，O2平均値
レンジ切換方法 キー操作での手動切換え，自動切換え，リモート切換え（オプション）外部接点入力による。
外部接点入力（オプション） 電圧入力接点（DC12～24V印加，最大電流15mA）
リモートレンジ切換，自動校正リモートスタート，リモートホールド，平均値リセット
接点出力（オプション） 1cリレー接点（接点容量 DC24V/1A 抵抗負荷）
計器異常，校正異常，レンジ職別，自動校正中，自動校正用電磁弁駆動，
上下限警報，COピークアラーム
大気圧補正（オプション） 指定により内蔵
標準機能 出力信号ホールド，手動/自動レンジ切換
オプション機能 自動校正，自動校正リモートスタート，リモート出力ホールド，レンジ識別接点出力，
上下限警報出力，O2換算値出力，O2換算平均値出力，平均値リセット接点入力，
COピークアラーム接点出力
通信機能（オプション） RS-485（Modbus）（9ピンD-sub出力） 半二重ビットシリアル，調歩同期方式
試料ガス流量チェッカー 付
ガス出入口寸法 Rc1/4 または NPT1/4メネジ
パージガス流量 1L/min（必要に応じて行う）
比較ガス 要(ドライN2またはドライAir)
周囲温湿度 -5～45℃ 90%以下（結露なきこと）
電源電圧 AC100V～240V 50/60Hz
消費電力 約100VA
外形寸法 133（H）×483（W）×382（D）mm
質量 約11kg
適合規格 CEマーク

測定ガス条件

流量 １．０Ｌ／ｍｉｎ±０．２Ｌ／ｍｉｎ
温度 ０～５０℃
圧力 １０ｋＰａ以下
ダスト ０．３μｍ以下の粒子で１００μｇ／Ｎｍ３以下
ミスト なきこと
水分 2℃飽和以下（試料ガス、比較ガス共に同程度のこと)
腐食性成分 ＨＣＬ １ｐｐｍ以下
