ガス分析計

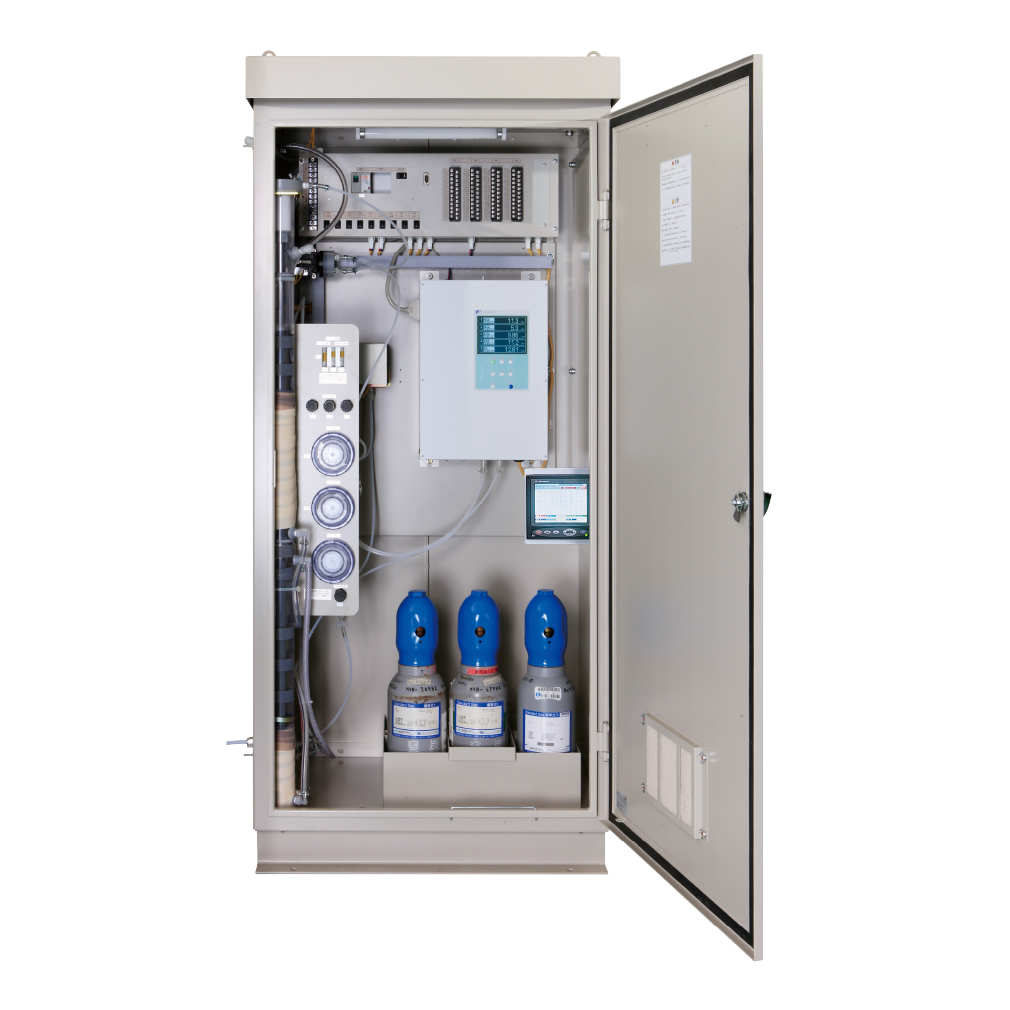

煙道排ガス用ガス分析装置 ZSJ

煙道排ガス用ガス分析装置
1台で最大5成分を同時に連続測定。ゼロ点ドリフトを大幅に低減し安定した環境測定と省スペース化を実現

煙道排ガス中の5成分（NOx、SO2、CO、CO2、O2）を1台で同時連続測定します。独自の測定方式によりゼロ点ドリフトが殆どないのが特徴です。

カタログ
仕様書
取扱説明書

特長

  1. 1.

    最大5成分のガス濃度を同時に連続測定できます。

  2. 2.

    ゼロ点ドリフトが殆ど無い当社独自のサンプルスイッチング方式を採用しました。

  3. 3.

    小形化，前面保守構造により省設置スペースです。

  4. 4.

    自動校正、O2換算出力、平均値出力、警報などの豊富な機能を装備しています。

  5. 5.

    CO，O2測定はダイオキシン類排出規制に対応した機能を装備しています。

  6. 6.

    計量法による型式承認を取得済みです。

    • NOX：第SAN181号

    • SO2：第SAS182号

    • CO：第SAC182号

    • ジルコニアO2：第SE171号

    • 磁気式O2：第SF172号

主な仕様

測定原理 非分散赤外線・シングルビーム・サンプルスイッチング方式:NOX,SO2,CO,CO2
ジルコニアまたは磁気力方式:O2
測定成分 一成分:NOx,SO2,CO,CO2
二成分:NOx+SO2,NOx+CO
三成分 :NOx+SO2+CO
四成分:NOx+SO2+CO+CO2
O2は各成分へ付加します。
測定範囲 NOx :0～50ppm・・・5,000ppm
SO2 :0～50ppm・・・5,000ppm
CO :0～50ppm・・・5,000ppm
CO2 :0～10%・・・20%
O2 :0～10%・・・25%
繰返し性 ±0.5% FS
ゼロドリフト ±1.0% FS以下/週
O2計は±2.0% FS以下/月
スパンドリフト ±2.0% FS以下/週,O2計は±2.0% FS以下/月
直線性 ±1.0% FS
応答時間 120秒以内(90%応答,装置入り口より)。但し,SO2は240秒
出力信号 ●各DC4～20mA(リニア)
(各測定濃度の瞬時値出力,O2換算瞬時値,O2換算平均値,O2平均値)
●接点出力(COピークカウント/アラーム,濃度アラーム,自動校正中,異常時など)
接点入力 自動校正スタート,平均値リセット,レンジ切替え,出力ホールド,ポンプOFFなど
機能 自動校正,O2換算演算,平均値演算,COピークカウント/アラーム,記録機能など
周囲条件 -5～+40℃または-10～+40℃,90%RH以下
電源電圧 AC100V,110V,115V,200V,230V　50または60Hz
外形寸法 800(W)×1,710(H)×615(D)mm 屋内用,3.4ℓの標準ガスを6本収納可能
標準測定
ガス条件		 温度 標準800℃以下,非標準1,000℃または1300℃以下
ダスト 100mg/Nm3以下
圧力 -5～+5kPa
成分 SO2:500ppm以下,NOx:1,000ppm以下,CO2:15%以下,
CO:2,000ppm以下,HCℓ:1,000ppm以下
