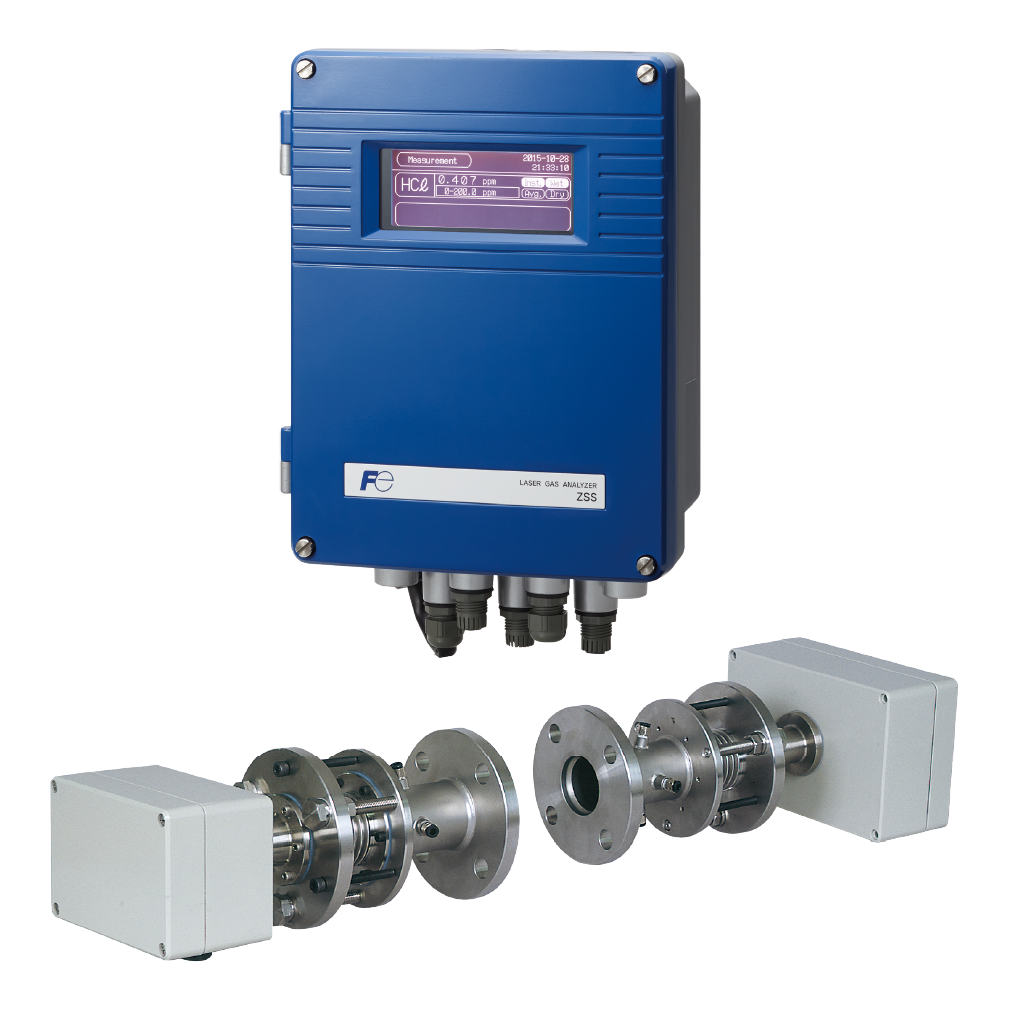

直接挿入形レーザ方式ガス分析計 ZSS

直接挿入形レーザ方式ガス分析計
煙道への直接挿入で2秒以下の高速応答を実現。サンプリング不要でメンテナンス負荷と費用を大幅削減
カタログ
仕様書（1レーザ搭載）
仕様書（2レーザ搭載）

特長

  1. 1.

    長期安定部品を使用しているため、メンテナンスが殆ど必要なし

  2. 2.

    ガスサンプリング機器が無く、交換部品も少ないため、ランニングコストがほとんどかかりません

  3. 3.

    ドリフトがほとんどなく、長期安定性に優れています

  4. 4.

    応答速度が2秒以下と早く、転炉可燃ガス回収などの監視、制御に最適

  5. 5.

    消費電力が80VA以下と低く、環境にやさしい製品

  6. 6.

    透過光量をアナログ出力可能

  7. 7.

    1台でCO+O2用のレーザを搭載している2成分計も用意

設置例（発光部)

設置例（発光部)

フィールド測定データ事例

フィールド測定データ事例

主な仕様

測定ガス成分 ＨＣl，ＮＨ3，ＣＯ，ＣＯ2，Ｏ2，
ＣＯ＋ＣＯ2，ＣＯ+Ｏ2，ＨＣｌ＋Ｈ2Ｏ，ＮＨ3＋Ｈ2Ｏ
測定原理 波長非分散赤外線方式（ＮＤＩＲ）
設置方式 クロススタック方式（パス方式）
レーザクラス CLASS 1（一部のＯ2計はCLASS 3B）
測定範囲 下表による
測定光路長 ０．５～１０ｍ（煙道・煙突幅）（注）ＣＯ＋Ｏ2計は０．５～５ｍ）
繰り返し性 ±１.０％ ＦＳ（測定成分, レンジによる）
ゼロドリフト ±２% ＦＳ/６ｹ月（測定成分、レンジによる）
スパンドリフト ±３% ＦＳ/６ｹ月（測定成分、レンジによる）
応答速度（９０％応答） ４秒以下（２秒以下への対応も可能）
アナログ出力 ＤＣ４～２０ｍＡまたはＤＣ１～５V ２点または４点
測定値,Ｏ2 換算値, 透過光量
アナログ入力 ＤＣ４～２０ｍＡ，２点
デジタル入力（オプション） ３点（平均値リセット, 瞬時値/移動平均値切替え, リモートホールド）
デジタル出力 ６点（受光光量不足, 上下限警報, 機器故障, 校正中/ホールド中, 電源断, 環境異常）
電源電圧 ＡＣ１００Ｖ～２４０Ｖ 約８０ＶＡ
周囲温度・湿度 受光部・発光部 －２０～５５℃ 制御部 －５～４５℃ ９０％ＲＨ以下
測定ガス温度 下表による
外形寸法 受光部（４００×１８０×１５５ｍｍ）
発光部（４００×２４０×１６０ｍｍ）
制御部（１３７×２５５×４４０ｍｍ）
質量 受光部・発光部（各約１０ｋｇ）
制御部（約８ｋｇ）
取付け方法 制御部（壁またはパイプ取付け)
受光部・発光部（フランジ取付け)
構造 屋外設置形（IP６５）

表１ 測定成分および測定範囲、測定ガス温度

表１ 測定成分および測定範囲、測定ガス温度
