排ガス分析装置 ZSU-7

排ガス分析装置（７成分計）

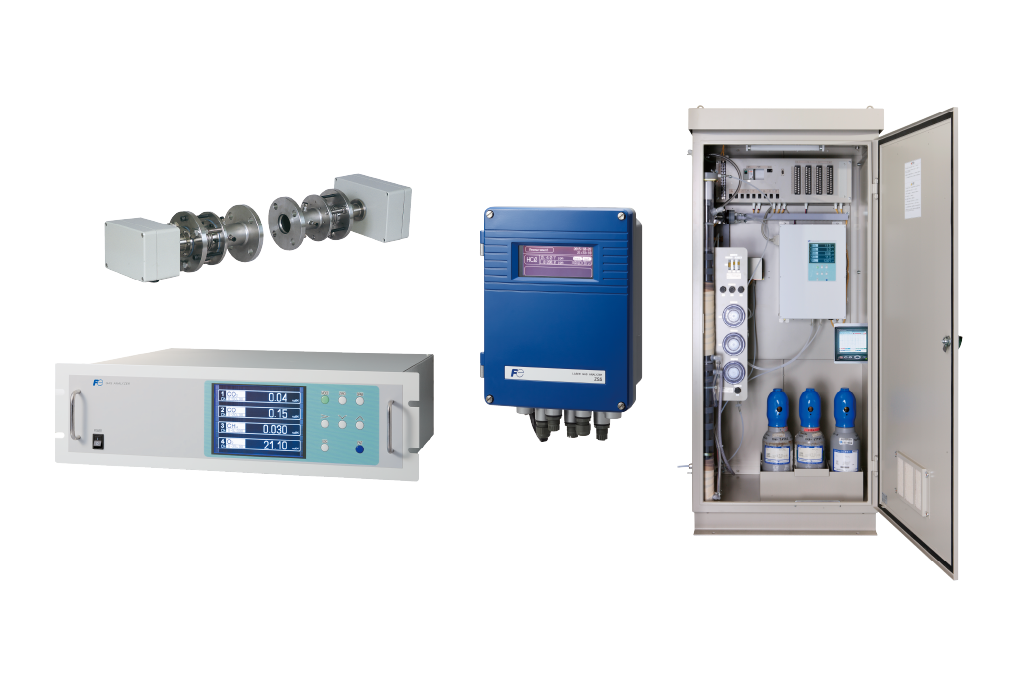

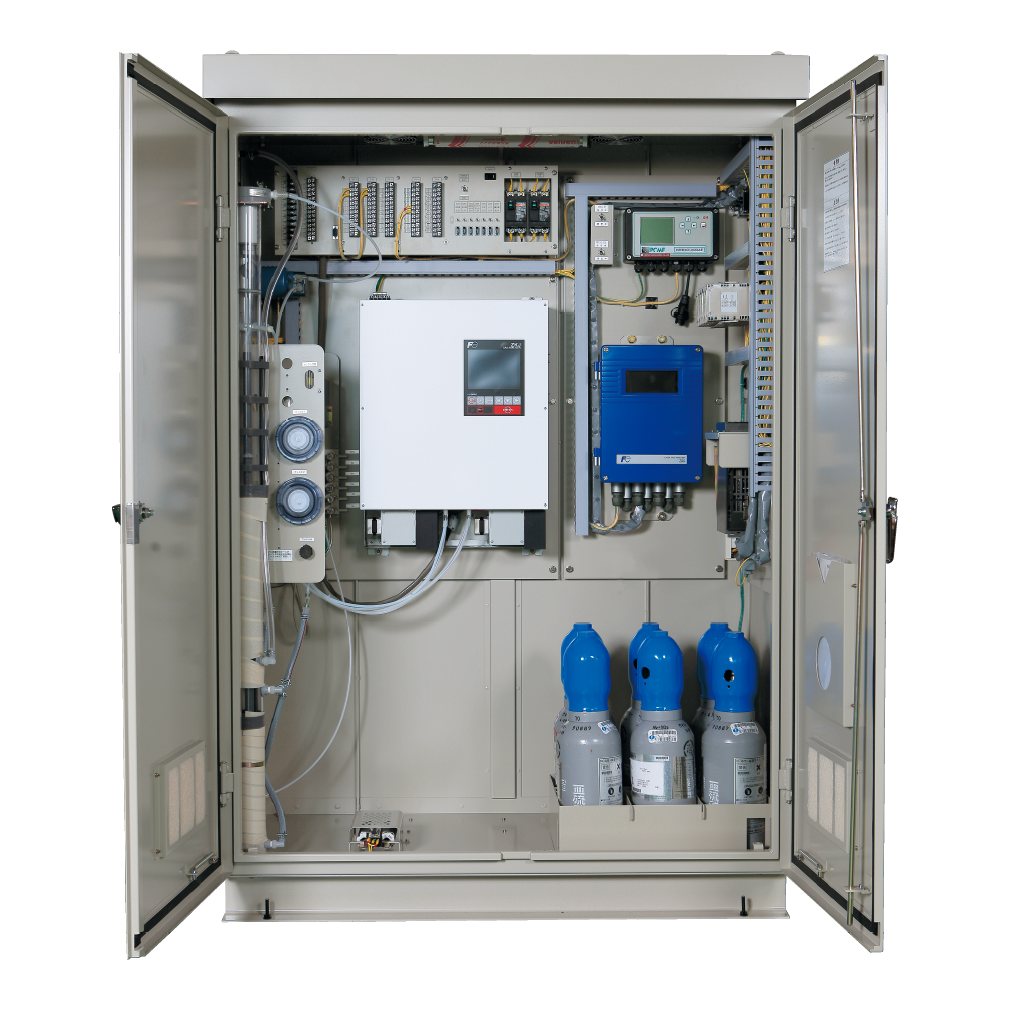

環境監視に必要な最大7成分を1台で一括測定。キュービクル一体型で大幅な省スペースと省電力を実現
カタログ

特長

  1. 1.

    環境監視に必要な最大7成分のガス濃度を1台で測定

  2. 2.

    NOX，SO2，CO，CO2，O2，HCl，ばいじんの7成分ガス濃度を同時に連続測定

  3. 3.

    1台のキュービクルに収納することにより今までにない省スペース化を実現

  4. 4.

    1,215（幅）× 700（奥行き）× 1,780（高さ）のキュービクルに必要な機器を収納

  5. 5.

    電気工事を削減　電源配線・信号線が1個所でOK

  6. 6.

    国内初のレーザ方式の採用によりHCl測定のメンテナンスフリーが実現

  7. 7.

    NOX, SO2, CO, O2計は計量法による型式承認取得済み

  8. 8.

    従来システムより約40%の省電力化

主な仕様

赤外線式ガス分析計（形式：ZKJ）

項目 仕様
測定成分／測定範囲 NOX ： 0～50ppm…5,000ppm
SO2 ： 0～50ppm…5,000ppm
CO ： 0～50ppm…5,000ppm
CO2 ： 0～10%／0～20%
O2 ： 0～10%／0～25%
測定原理 非分散赤外線方式（ダブルビーム）、O2計はジルコニア方式
繰返し性 ±0.5% FS
ゼロドリフト ±1.0% FS以下／週
（レンジが200ppm未満時は±2.0% FS／週以下）
O2計は±2.0% FS以下／月
スパンドリフト ±2.0% FS以下／週
O2計は±2.0% FS以下／月
測定ガス採取量 約2L／min
応答速度 装置入口より90%応答120秒以下（SO2計は240秒以下）
出力信号 DC4～20mA
自動校正機能 ゼロ、スパンを自動校正（校正周期設定可）
表示 バックライト付LCD表示
各成分瞬時値、O2換算瞬時値、O2換算平均値
O2平均値、COピークカウント値
パラメータ設定表示（日本語または英語指定による）

ガス分析装置

項目 仕様
外形寸法 屋外形：1,215（W）×700（D）×1,780（H）mm
電源電圧 AC100V 50/60Hz、約1,200VA
質量 約500kg
測定値出力信号 DC4～20mA（絶縁信号）
外部接点出力 1a無電圧接点 合計8点出力
（保守中、自動校正中、分析部異常、COピークアラームなど）
外部接点入力 無電圧接点（自動校正開始、平均値リセット、測定停止）
演算器 ばいじん濃度計の移動平均演算、O2換算演算
記録計（オプション） インクジェット式またはペーパーレスレコーダ
周囲温度 -5～+40℃または-10～+40℃または-15～+40℃（指定による）
測定ガス条件
温 度 最大450℃
ダスト 100mg/Nm3以下
圧 力 -5～+5kPa
成 分 SO2 500ppm以下、NOX 1,000ppm以下
CO2 0～15%、CO 0～2,000ppm、
O2 1～21%、HCl 1,000ppm以下

赤外線ガス分析計用ガス採取器（形式：ZBAK）

項目 仕様
方式 電気加熱式（40μm・SUS316金網フィルタ付）
ガス採取温度
（採取管材質）		 標 準：60～800℃（SUS316）
非標準： 1,000℃（ガス採取管材質チタン）、 1,300℃（ガス採取管材質SiC）
取付方法 JIS5K 65Aフランジ
電源電圧 100V 50/60Hz、加熱導管20m当たり約720VA
ガス導管 加熱導管（最大30m）またはφ10／φ8mmテフロン管

レーザ方式HClガス分析計（形式：ZSS）

項目 仕様
測定ガス成分 HCl, NH3, O2, HCl＋H2O, NH3＋H2O, CO, CO2, CH4, CO＋O2, CO＋CO2
測定原理 波長非分散方式（NDIR）
測定方式 クロススタック方式
レーザークラス CLASS 1M
測定レンジ 最小レンジ10ppm・m、最大レンジ5,000ppm・m
測定光路長 0.5～10m（煙道・煙突幅）
繰返し性 ±1.0% FS
ゼロドリフト ±2.0% FS／6ケ月
応答速度（90%応答） 1～5秒以内
測定ガス温度 最大1200℃
受光部、発光部取付方法 JIS10K 50Aまたは100Aフランジ
ダストエアーパージ 計装空気 ±10kPa 流量20L/min以上
信号ケーブル長さ 受光部から制御部間：最大100m
表示 LCD（瞬時値、換算瞬時値、換算移動平均値等）

ばいじん濃度計

項目 仕様
測定濃度 ばいじん濃度
測定原理 静電誘導方式
測定範囲 0.01～1,000mg/m3
プローブ長 最大1,500mm
信号ケーブル長さ 検出器から変換器間：最大1,000m
表示 LCD（バーグラフ、数値、トレンド表示等）
