排ガス分析装置 ZSU

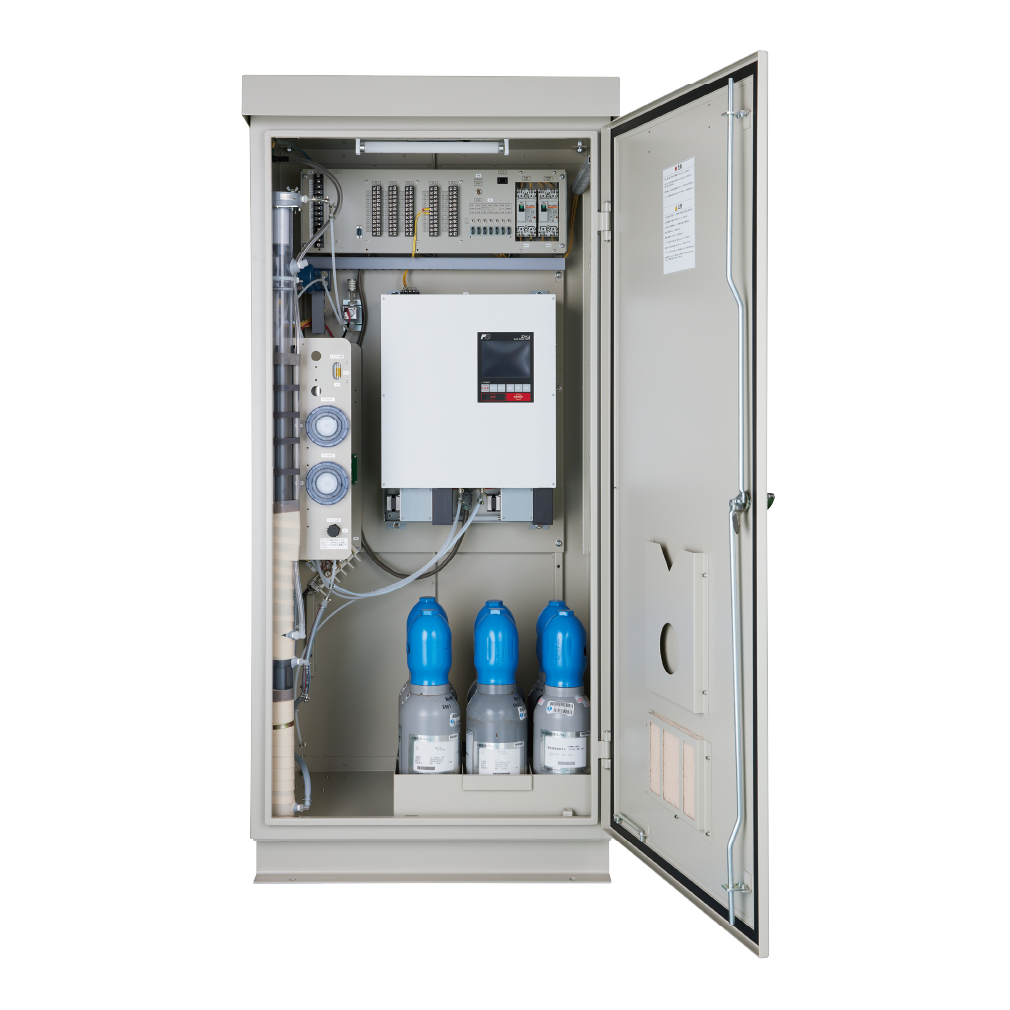

煙道排ガス用ガス分析装置
最大5成分のガス濃度を1台で同時に測定。計量法型式承認済みの高信頼性とコンパクト設計を両立

ボイラ，塵芥・産業廃棄物焼却炉，汚泥焼却炉，加熱炉などの排ガス中の NOX，SO2， CO，CO2， O2ガス濃度測定に最適

カタログ
仕様書
取扱説明書

特集

  1. 1.

    最大5成分のガス濃度を同時に連続測定できます

  2. 2.

    小形化，前面保守構造により省設置スペースです

  3. 3.

    自動校正，O2換算出力，平均値出力，警報などの豊富な機能を装備しています

  4. 4.

    CO，O2測定はダイオキシン類排出規制に対応した機能を装備しています

  5. 5.

    計量法による型式承認を取得済みです

    • NOX：第SAN173号

    • SO2：第SAS172号

    • CO：第SAC172号

    • ジルコニアO2：第SE171号

    • 磁気式O2：第SF172号

NOx,SO2,CO,CO2ガス濃度を赤外線方式で測定
補助ガス不要。可燃性ガスの影響を受けない高速応答の磁気力式酸素系
試料ガス中の酸素濃度（０～２５％）を連続測定するジルコニア式酸素計

主な仕様

測定原理 非分散赤外線方式:NOX,SO2,CO,CO2
ジルコニアまたは磁気力方式:O2
測定成分 一成分:NOX,SO2,CO,CO2
二成分:NOX+SO2,NOX+CO
三成分 :NOX+SO2+CO
四成分:NOX+SO2+CO+CO2
O2は各成分へ付加します。
測定範囲 NOX :0～50ppm・・・5,000ppm
SO2 :0～50ppm・・・5,000ppm
CO :0～50ppm・・・5,000ppm
CO2 :0～10%・・・20%
O2 :0～10%・・・25%
繰返し性 ±0.5% FS
ゼロドリフト ±1.0% FS以下/週(但し,測定レンジが200ppm未満の時は±2.0% FS以下/週)
O2計は±2.0% FS以下/月
スパンドリフト ±2.0% FS以下/週,O2計は±2.0% FS以下/月
直線性 ±1.0% FS
応答時間 120秒以内(90%応答,装置入り口より)。但し,SO2は240秒
出力信号 ●各DC4～20mA(リニア)
(各測定濃度の瞬時値出力,O2換算瞬時値,O2換算平均値,O2平均値)
●接点出力(COピークカウント/アラーム,濃度アラーム,自動校正中,異常時など)
接点入力 自動校正スタート,平均値リセット,レンジ切替え,出力ホールド,ポンプOFFなど
機能 自動校正,O2換算演算,平均値演算,COピークカウント/アラーム,記録機能など
周囲条件 -5～+40℃または-10～+40℃,90%RH以下
電源電圧 AC100V,110V,115V,200V,230V 50または60Hz
外形寸法 800(W)×1,710(H)×615(D)mm 屋内用,3.4ℓの標準ガスを6本収納可能
標準測定
ガス条件		 温度 標準800℃以下,非標準1,000℃または1,300℃以下
ダスト 100mg/Nm3以下
圧力 -3～+3kPa
成分 SO2:500ppm以下,NOX:1,000ppm以下,CO2:15%以下,
CO:2,000ppm以下,HCℓ:1,000ppm以下

ガスサンプリングシステム

ガスサンプリングシステム
省設置スペース
フィルタ交換が容易な試料ガス採取器

本体の外形図　単位：mm

本体の外形図

ガス採取器の外形図　単位：mm

ガス採取器の外形図
