コンパクトタイプガス分析計 ZSVF

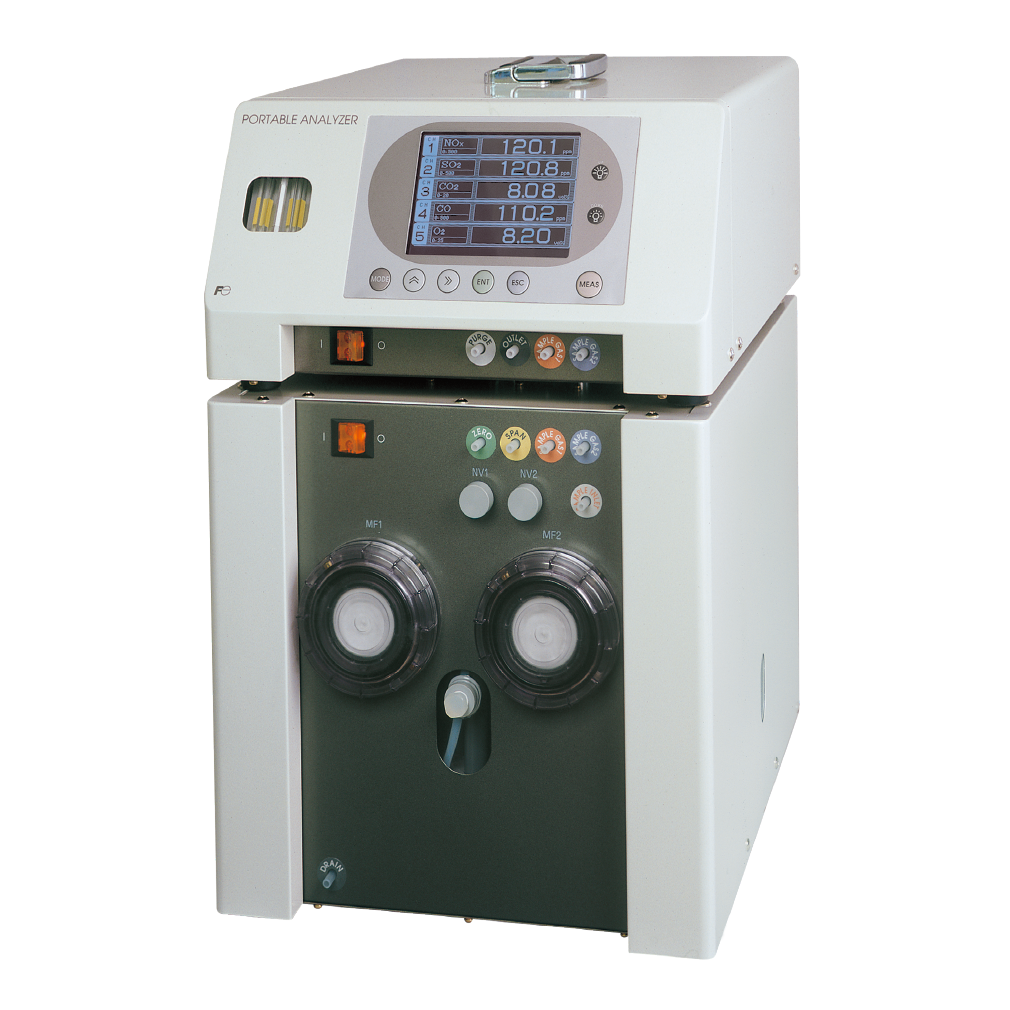

コンパクトタイプガス分析計
分離設置に対応したコンパクト設計で5成分を連続測定。研究開発から現場の排ガス監視まで幅広く活躍

事業所排ガス，燃焼ガス，植物光合成，バイオガスなどのＮＯＸ，ＳＯ２，ＣＯ，ＣＯ２，
ＣＨ４，Ｏ２ガス濃度測定に最適

カタログ
仕様書
取扱説明書

特長

  1. 1.

    最大５成分のガス濃度を同時に連続５日間測定できます

  2. 2.

    パレート構造により分析部とサンプリング部を分離設置できます

  3. 3.

    自動校正，Ｏ2換算出力，平均値出力，警報などの豊富な機能を装備しています

  4. 4.

    見易い大形液晶表示の採用で５成分の濃度変化を同時に確認できます

  5. 5.

    見易い大型表示（日本語または英語）で操作はとても簡単です

  6. 6.

    O2測定は磁気力式酸素計またはガルバニ式酸素計の２種類を用意しています

日本語表示でカンタン操作

メニュー画面
メニュー画面
レンジ切換画面
レンジ切換画面
ゼロスパン画面
ゼロスパン画面

分離設置もできます。

サンプリング部
サンプリング部
分析部
分析部

ガス採取器（オプション）

簡易形プローブ
簡易形プローブ
一次フィルタ付プローブ
一次フィルタ付プローブ

機器構成

主な仕様

測定原理 非分散赤外線方式：ＮＯＸ，ＳＯ２，ＣＯ，ＣＯ２，ＣＨ４
磁気力またはガルバニ方式：Ｏ２
測定成分 1成分：NOX，SO2，CO，CO2，CH4
2成分：NOX＋SO2，CO2＋CO，CH4＋CO，CO2＋CH4，NOX＋CO
3成分：NOX＋SO2＋CO，NOX+SO2+CO2，NOX+CO2＋CO，
SO2+CO2＋CO，CH4＋CO2＋CO
4成分：NOX＋SO2＋CO＋CO2
O2は各成分へ付加できます。
測定範囲 ＮＯＸ：0～500ppm・・・5,000ppm
ＳＯ２：0～500ppm・・・1％
ＣＯ： 0～200ppm・・・100％
ＣＯ２：0～200ppm・・・100％
ＣＨ４：0～1,000ppm・・・100％
Ｏ２：0～5％・・・25％
測定レンジ 3レンジ（レンジ比最大1：5）
繰返し性 ±0.5% FS
ゼロドリフト ±1.0% FS以下/日
スパンドリフト ±1.0% FS以下/日
直線性 ±2.0% FS
応答時間 最大50秒以内（90％応答），但し，SO2計，ガルバニ式O2計は3分以内
出力信号 各DC4～20mA（リニア）またはDC0～1V（リニア），最大8点出力，非絶縁
（各測定濃度の瞬時値出力，O2換算瞬時値，O2換算平均値）
表示 バックライト付きLCD表示，日本語または英語
機能 自動ゼロ校正，O2換算演算，平均値演算，出力信号ホールド，自動表示消灯など
通信機能 RS-232C（Modbusプロトコル）
周囲条件 －5～＋40℃，90％RH以下
電源電圧 AC100～115VまたはAC200～240V　50/60H
消費電力 分析部 約150VA
サンプリング部 約250VA
外形寸法，質量 分析部 365(W)×211(H)×514(D)mm，約12kg
前処理部 365(W)×377(H)×514(D)mm，約18kg
標準測定
ガス条件		 温度 入口部0～50℃
流量 光学系1系統当たり：0.5L/min±0.2L/min
ダスト 50mg/Nm3以下
圧力 3kPa以下(ガス出口側は大気開放のこと)
ミスト なきこと
腐食性成分 HCl：10ppm以下

注意

本品は非防爆です。爆発性ガスや危険ガス測定時には充分な注意が必要です。
