グローバル・スタンダード温度調節計「PXFシリーズ」

50msの高速サンプリング周期と±0.2%の高精度できめ細かな制御を実現します。

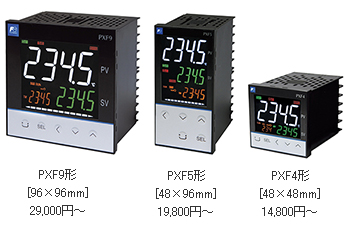

形式 : PXF4
形式 : PXF5
形式 : PXF9

特長

  1. きめ細かな制御を実現し品質向上に貢献
    入力サンプリング周期(処理速度)を従来機種比10倍の50msに高速化、入力精度(計測する温度情報の精度)も従来の±0.5%から±0.2%※に高めました。きめ細かな制御を実現し、生産・加工の品質向上に貢献します。
    ※測温抵抗体入力における、0℃~850℃の範囲での比較。詳細は「仕様書」参照
  2. 見やすく、視認性の高い画面表示を実現
    高視野角・高コントラストの液晶パネル(M.V.A.液晶※)を搭載するとともに、現在温度の表示には視認性の高い白色を採用。美しく鮮明な画面表示を実現しました。
    ※広視野角垂直配向液晶
  3. 機能付加により設備の効率運用をサポート
    ・業界で初めて簡易電力量モニタ機能を搭載。設備の電力消費量を簡易的に計測でき、お客様の省エネをサポートします。
    ・稼働時間警報機能を搭載。保守点検時期をお知らせでき、設備の予防保全に貢献します。
  4. 業界最小クラスのコンパクト設計で設備の小型化に貢献
    当社従来製品に比べて体積を約36%小型化(盤内奥行58mm)。業界最小クラスのコンパクト設計で、設備の小型化に貢献します。
  5. 複数のセンサ入力に対応し在庫削減に貢献
    ユニバーサル入力機能を搭載。切り換えることができ、保守品の在庫削減に貢献します。パラメータ変更のみで複数のセンサ(熱電対・測温抵抗体・電圧・電流・サーミスタ)を切り換えることが出来、保守品の在庫削減に貢献します。

別売品のUSBローダ通信ケーブルを使ってパソコンのUSBポートに接続してください。

USB給電方式なので温調計本体への給電は不要です。

USBローダ通信ケーブル手配番号
ZZP*TQ501923C3

パソコン通信ソフト(形式)

次のパソコンローダソフトをインストールしてご使用ください。

  • 対応OS:Windows XP/7/8
  • USB2.0または3.0規格のUSBポート付パソコン

主な仕様

入力種類 ユニバーサル入力(熱電対・測温抵抗体・電圧・電流・サーミスタ)
入力サンプリング周期 50ms
入力精度 [熱電対](指示値の±0.3%または±1℃)±1digitの大きい方
[測温抵抗体](指示値の±0.2%または±0.8℃)±1digitの大きい方
[電圧・電流] ±0.3%FS±1digit
[サーミスタ] ±1.0%FS±1digit
制御演算周期 0.1~99sec(可変)
制御出力種類 リレー接点出力・SSR/SSC駆動出力・電流出力・電圧出力・電動バルブ制御出力
制御機能 ON/OFF・PID・PID2・ファジィ・2自由度PID・
オートチューニング・セルフチューニング
通信機能 ローダー通信ポート×1
(専用USBバスパワーローダーケーブル:別売り)
RS485ポート×1(ModbusRTUプロトコル)
各種機能 ・ランプソーク機能(簡易プログラム制御):最大64ステップ
・SV,PID選択機能:最大8組まで登録/切換え可能
・ソフトスタート機能
・ユーザ割付けキー機能
・オート/マニュアル切換え機能
・簡易電力モニタ機能
・稼働時間警報機能
・加熱/冷却制御機能(オプション)
・警報機能(オプション)
・RS-485通信による協調運転、パラメータのコピー、プログラムレス通信
接点出力(オプション) 最大5点(但し、PXF4は3点)
接点入力(オプション) 最大3点(但し、PXFは1点)
転送出力(オプション) 出力信号:電圧または電流
CT入力(オプション) ヒータ断線警報または簡易電力モニタ用に使用(CTは別売品:1A~100A用)
リモートSV入力(オプション) 入力信号:電圧または電流
前面表示 M.V.A.液晶パネル、4色カラー表示、白色PV表示
寸法(W×H×D) PXF4:48×48×65.7mm
PXF5:48×96×65.7mm
PXF9:96×96×65.7mm
電源電圧 AC100~240V50/60Hz、DC/AC24V
前面防水 IP66相当(付属の防水パッキン取付時)

(詳細は仕様書またはカタログを参照してください)
