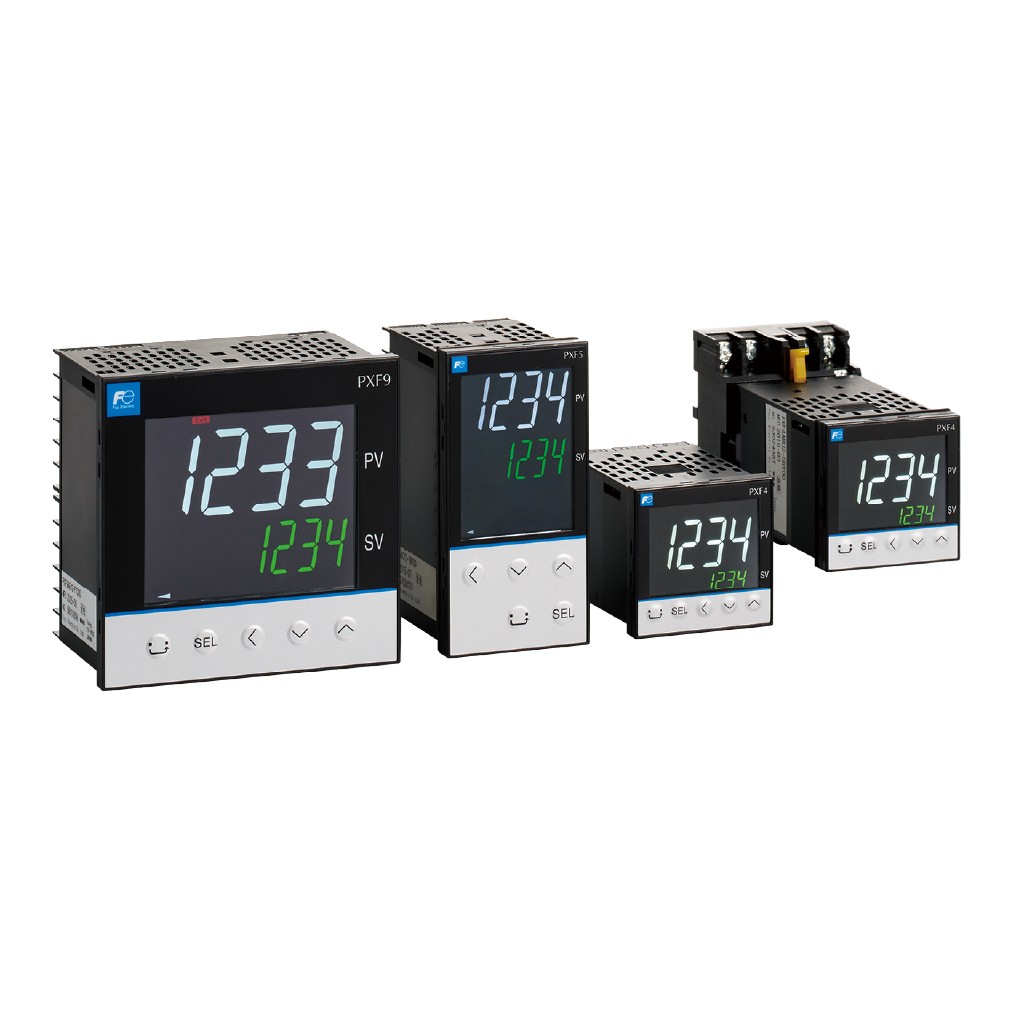

グローバル・スタンダード温度調節計「PXFシリーズ」

50msの高速サンプリング周期と±0.2%の高精度できめ細かな制御を実現します。
ソケットタイプも用意しています。
形式： PXF4
形式： PXF5
形式： PXF9
形式： PXF4ソケットタイプ

カタログ

仕様書

取扱説明書

特長

1.

きめ細かな制御を実現し品質向上に貢献
入力サンプリング周期（処理速度）を従来機種比10倍の50msに高速化、入力精度（計測する温度情報の精度）も従来の±0.5％から±0.2%（注）に高めました。きめ細かな制御を実現し、生産・加工の品質向上に貢献します。
注　測温抵抗体入力における、0℃～850℃の範囲での比較。詳細は「仕様書」参照
2.

見やすく、視認性の高い画面表示を実現
高視野角・高コントラストの液晶パネル（M.V.A.液晶（注））を搭載するとともに、現在温度の表示には視認性の高い白色を採用。美しく鮮明な画面表示を実現しました。
注　広視野角垂直配向液晶
3.
機能付加により設備の効率運用をサポート
- 業界で初めて簡易電力量モニタ機能を搭載。設備の電力消費量を簡易的に計測でき、お客様の省エネをサポートします。
- 稼働時間警報機能を搭載。保守点検時期をお知らせでき、設備の予防保全に貢献します。
4.

業界最小クラスのコンパクト設計で設備の小型化に貢献
当社従来製品に比べて体積を約36％小型化（盤内奥行58mm）。業界最小クラスのコンパクト設計で、設備の小型化に貢献します。
5.

複数のセンサ入力に対応し在庫削減に貢献
ユニバーサル入力機能を搭載。切り換えることができ、保守品の在庫削減に貢献します。パラメータ変更のみで複数のセンサ（熱電対・測温抵抗体・電圧・電流・サーミスタ）を切り換えることが出来、保守品の在庫削減に貢献します。

別売品のUSBローダ通信ケーブルを使ってパソコンのUSBポートに接続してください。

USB給電方式なので温調計本体への給電は不要です。

USBローダ通信ケーブル手配番号
ZZP*TQ501923C3

パソコン通信ソフト（形式）

次のパソコンローダソフトをインストールしてご使用ください。

対応OS：Windows XP/7/8
USB2.0または3.0規格のUSBポート付パソコン

主な仕様（PXF4ソケットタイプについては仕様書で確認をお願いします）

入力種類	ユニバーサル入力（熱電対・測温抵抗体・電圧・電流・サーミスタ）
入力サンプリング周期	50ms
入力精度	[熱電対]（指示値の±0.3%または±1℃）±1digitの大きい方 [測温抵抗体]（指示値の±0.2%または±0.8℃）±1digitの大きい方 [電圧・電流]　±0.3%FS±1digit [サーミスタ]　±1.0%FS±1digit
制御演算周期	0.1～99sec（可変）
制御出力種類	リレー接点出力・SSR/SSC駆動出力・電流出力・電圧出力・電動バルブ制御出力
制御機能	ON/OFF・PID・PID2・ファジィ・2自由度PID・オートチューニング・セルフチューニング
通信機能	ローダー通信ポート×1 （専用USBバスパワーローダーケーブル：別売り） RS485ポート×1（ModbusRTUプロトコル）
各種機能	・ランプソーク機能(簡易プログラム制御）：最大64ステップ・SV,PID選択機能：最大8組まで登録/切換え可能・ソフトスタート機能・ユーザ割付けキー機能・オート/マニュアル切換え機能・簡易電力モニタ機能・稼働時間警報機能・加熱/冷却制御機能(オプション) ・警報機能(オプション) ・RS-485通信による協調運転、パラメータのコピー、プログラムレス通信
接点出力(オプション)	最大5点(但し、PXF4は3点)
接点入力(オプション)	最大3点(但し、PXFは1点)
転送出力(オプション)	出力信号：電圧または電流
CT入力(オプション)	ヒータ断線警報または簡易電力モニタ用に使用(CTは別売品:1A～100A用)
リモートSV入力(オプション)	入力信号：電圧または電流
前面表示	M.V.A.液晶パネル、4色カラー表示、白色PV表示
寸法（W×H×D）	PXF4:48×48×65.7mm PXF5:48×96×65.7mm PXF9:96×96×65.7mm
電源電圧	AC100～240V50/60Hz、DC/AC24V
前面防水	IP66相当(付属の防水パッキン取付時)
