ディジタル温度調節計

200msの高速サンプリング周期と0.3%の精度で幅広い用途に適用できます。
形式 : PXG4
形式 : PXG5
形式 : PXG9

PXG9 PXG5 PXG4
〔96×96mm〕
45,000円~
〔48×96mm〕
40,000円~
〔48×48mm〕
28,000円~

200ms高速サンプリング,±0.3%高精度

200ms高速サンプリング,±0.3%高精度 基本演算周期200msの高速制御と±0.3%の高精度入力ですのでバルブ制御にも対応できます。
(注)ポジションフィードバックタイプは、300msとなります。

サーボ制御,ポジションフィードバック制御

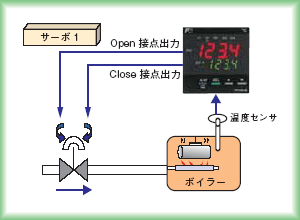

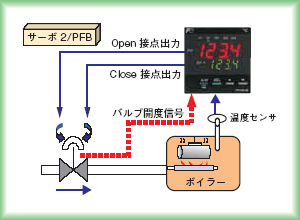

電動バルブを対象にしたサーボ制御およびフィードバック制御へも対応できます。 ボイラーやバーナーの制御アプリケーションに適用できます。

サーボ制御,ポジションフィードバック制御 サーボ制御,ポジションフィードバック制御

ユニバーサル入力

熱電対,測温抵抗体,電流,電圧入力の切替えが前面キー操作で可能です。

リモートSV入力(オプション)

外部からのDC1~5V信号でSV(設定値)設定が可能です。

操作部に合わせた5通りの制御出力

リレー出力,SSR/SSC駆動出力,電流出力,電圧出力,電動バルブ操作出力の中から選んでください。

豊富なDI/DO

豊富なDI/DO ディジタル入力、ディジタル出力を最大各5点まで装備可能です。 各入出力には,豊富に用意された機能から,自由に機能を割り付けることが可能ですので,外部スイッチやシーケンサー等からの動作制御,外部機器との連携動作を行うことが出来ます。

2線式発信器のDC24V電源内蔵(オプション:PXG9のみ可能)

便利なユーザ割り付けキー

便利なユーザ割り付けキー ユーザー割り付けキー(1個)を装備しています。
A/M(オート/マニュアル)切換え機能のみならず、次の機能を割り付けることが出来ます。

ランプソーク機能

SVとSVが変化する時間をあらかじめ設定しておき,自動的に運転するプログラム制御機能です。

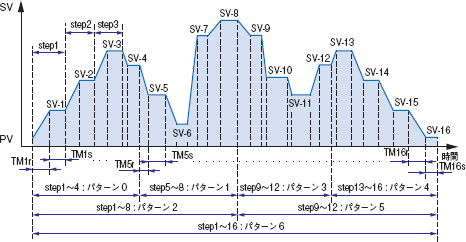

SVの設定を最大16ステップまで,ランプソーク実行パターンを7種類の中から選択することが出来ます。

ギャランティソーク

ギャランティソークソーク時間を補償する機能です。SVに対して設定した温度幅に入っている場合のみソーク時間のカウントを行います。 下図の網掛け部分の合計がソーク時間としてカウントされます。 合計のソーク時間が設定されているソーク時間と等しくなると,次のステップへ進みます。

  • 運転モード
    電源投入時の自動スタート,リピート動作等,自動運転を実現する方法が選択可能です。
  • 運転方法
    運転開始/停止/一時停止を計器前面キー操作または外部機器からのDI,RS485通信で行えます。
  • 状態出力
    ディジタル出力に,次の出力を割り付けることが出来ますので,外部機器との連携動作が可能です。 運転中,停止中,一時停止中,ギャランイテソーク状態,終了状態,タイムシグナル

SV,PID選択機能

ソフトスタート機能SV値およびPID値を最大7組まで登録/切替え出来る機能です。 工程や材料の変更等,複数のSV値を切替えて使用する場合,PIDをSVに合わせて変更することが可能です。 また,SVのみ,PIDのみの選択も可能です。

〔選択方法〕

  • 計器前面キー,ユーザー割り付けキー
  • ディジタル入力
  • RS485通信機能

ソフトスタート機能

SV,PID選択機能装置の電源を入れた時,温調計のMV(制御出力)が最大出力になることを抑制する機能です。
装置の立ち上がり時にヒータ出力を抑えて,負荷を軽くしたい場合に有効です。

マニュアル操作機能

マニュアル操作機能 設備機械の試運転時や調整時の手動運転時に最適です。

運転モードは オート/マニュアルで計器前面で行なえます。

パソコンローダソフトでパラメータ設定が容易に可能 温度調節計:PXG

ローダ通信ポートを標準装備。
RS232Cポートなので,別売品のローダケーブルでパソコンと直結することが出来ます。 本ページへ掲載しているローダソフトを使用して,パラメータ設定・保存をすることが出来ます。
また,本体オプションのRS485(Modbus)経由で接続する場合は,RS232C/RS485通信変換器が別途必要となります。

パラメータ設定/パレット設定画面

パラメータ・レポート画面

パソコン通信ソフト(形式)

次のパソコンローダソフトをインストールしてご使用ください。

  • 対応O/S : Windows2000/XP/7
  • 主記憶 : 128MB以上推奨
  • ハードディスク容量 : 100MB以上推奨
  • CD-ROMドライブ : 要
注)
本体のローダポートから接続する場合はローダケーブル (形式:ZZPPXH*TK4H4563)が必要です。
