表示付き変換器

表示付き変換器

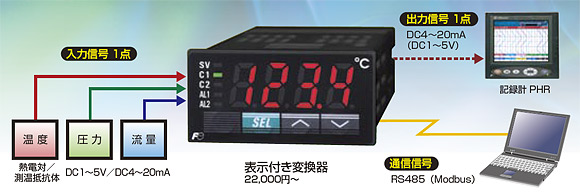

熱電対/測温抵抗体、電圧,電流を入力としてDC4~20mA出力、RS485通信を行う24×48mmサイズの表示付き変換器です。
形式 : PXR3

  1. 見易い4桁LEDデジタル表示
  2. 熱電対、測温抵抗体の直接入力が出来ます。
  3. DC4~20mA出力、RS485(MODBUS)通信が出来ます。
  4. 前面寸法24×48mmの小形サイズ
  5. 前面防水構造(NEMA 4X相当)
表示付き変換器

主な仕様

電源電圧 AC100V~240V 50/60HzまたはDC24V/AC24V
入力インピーダンス 熱電対:1MΩ以上、DC1~5V:450kΩ以上、DC4~20mA:250Ω(外付け抵抗)
入力信号(1点) 熱電対:J, K, R, B, S, T, E, N, PLII
測温抵抗体:Pt100, JPt100
DC1~5V、DC4~20mA(付属の250Ω抵抗を入力端子へ取付ける)
出力信号 DC4~20mA(許容負荷抵抗500Ω以下)またはRS485(Modbus),通信速度9600bps
出力精度 ±0.3%FS
表示器 4桁LEDデジタル表示
指示精度 熱電対:±(測定範囲の0.5%)±1digit±1℃
測温抵抗体, 電圧・電流:±(測定範囲の0.5%)±1digit
使用周囲温湿度 -10~50℃、90%RH以下(結露ないこと)
取付け方法 パネル埋め込み(標準)
別売品のアダプタ使用により、レール取付け/壁面取付けが出来ます。
外部端子 差込端子
前面構造 NEMA 4X相当の防水構造(付属の防水パッキン使用時)
外形寸法 24(H)×48(W)×97(D)mm
