無停電電源装置（UPS） 中規模設備向け（10~300kVA)
UPS6600/7600FXシリーズ　F.U PAQ 標準盤タイプ選択 B

電源トラブル時の事業中断リスクを回避。
社会・産業インフラを支える中容量UPS
常時インバータ給電方式
三相3線 20～100kVA

B1 標準盤タイプB1、 20～50kVA

標準入出力盤（出力100VTr）

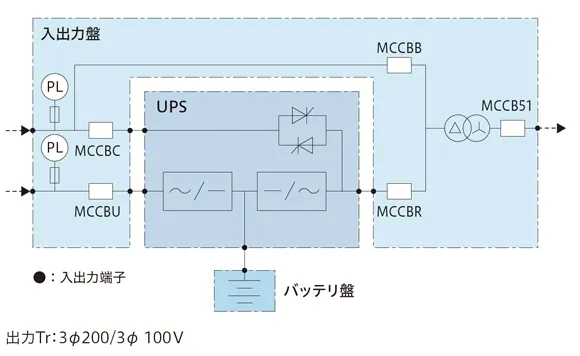

■システム構成

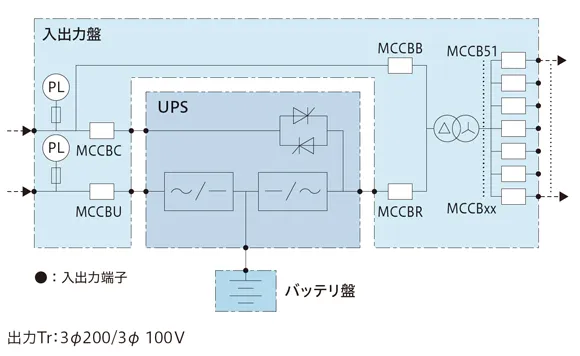

■ 入出力盤分岐オプション　システム構成

6600FX-T3シリーズ

■ 仕様
出力結線方式 システム
容量 (kVA)		 UPS型式/装置容量 配線用遮断器容量
MCCBU MCCBC MCCBR MCCBB
3φ3W
200V/210V		 20 UPS6600FX-T3/20 3P 100/75 3P 100/75 3P 100/75 3P 100/75
30 UPS6600FX-T3/30 3P 250/125 3P 250/125 3P 100/100 3P 100/100
50 UPS6600FX-T3/50 3P 250/200 3P 250/200 3P 250/175 3P 250/175
■寸法・質量
出力結線方式 システム
容量(kVA)		 寸法〔mm〕 質量（ベース含む）〔kg〕
標準バッテリ盤
幅（W3）		 UPS幅
（W2）		 標準入出力盤
幅（W1）		 奥行
（D）		 高さ（H）
（本体＋ベース）		 標準バッテリ盤 UPS 標準
入出力盤
3φ3W
200V/210V		 20 - 600 800 750 1,800+50 - 650 460
30 500 600 800 580 550 500
50 500 600 800 745 640 570
■入出力盤分岐オプション　寸法・質量
出力結線方式 システム
容量(kVA)		 分岐数
（一例）		 寸法〔mm〕 質量（ベース含む）〔kg〕
オプション
入出力盤幅（W3）		 奥行（D） 高さ（H）
（本体＋ベース）		 オプション入出力盤
3φ3W
200V/210V		 20 3P 32AF×6個 800 750 1,800+50 460
3P 32AF×10個 1,000 510
- 1,200 -
- 1,500 -
30 3P 32AF×6個 800 500
3P 32AF×10個 1,000 550
- 1,200 -
- 1,500 -
50 3P 50AF×6個 800 570
3P 50AF×10個 1,000 620
- 1,200 -
- 1,500 -

B1 標準盤タイプB1、50～100kVA

標準入出力盤（出力100VTr）

■システム構成
■ 入出力盤分岐オプション　システム構成

7600FX-T3シリーズ

■仕様
出力結線方式 システム
容量 (kVA)		 UPS型式/装置容量 配線用遮断器容量
MCCBU MCCBC MCCBR MCCBB
3φ3W
200V/210V		 50 UPS7600FX-T3/50 3P 250/200 3P 250/200 3P 250/175 3P 250/175
75 UPS7600FX-T3/75 3P 400/300 3P 400/300 3P 250/250 3P 250/250
100 UPS7600FX-T3/100 3P 400/350 3P 400/350 3P 400/350 3P 400/350
■寸法・質量
出力結線方式 システム
容量(kVA)		 寸法〔mm〕 質量（ベース含む）〔kg〕
標準バッテリ盤
幅（W3）		 UPS幅
（W2）		 標準入出力盤
幅（W1）		 奥行
（D）		 高さ（H）
（本体＋ベース）		 標準バッテリ盤 UPS 標準
入出力盤
3φ3W
200V/210V		 50 500 600 800 750 1,800+50 745 380 570
75 1,000 800 1,000 1,280 630 830
100 1,000 800 1,000 1,490 630 950
■入出力盤分岐オプション　寸法・質量
出力結線方式 システム
容量(kVA)		 分岐数
（一例）		 寸法〔mm〕 質量（ベース含む）〔kg〕
オプション入出力盤
幅（W3）		 奥行（D) 高さ（H）
（本体＋ベース）		 オプション入出力盤
3φ3W
200V/210V		 50 3P 50AF×6個 800 750 1,800+50 570
3P 50AF×10個 1,000 620
- 1,200 -
- 1,500 -
75 - 800 -
- 1,000 -
3P 100AF×12個 1,200 830
3P 100AF×16個 1,500 890
100 - 800 -
- 1,000 -
3P 100AF×12個 1,200 950
3P 100AF×16個 1,500 1,010
