PXJ, PXMのリメイク品

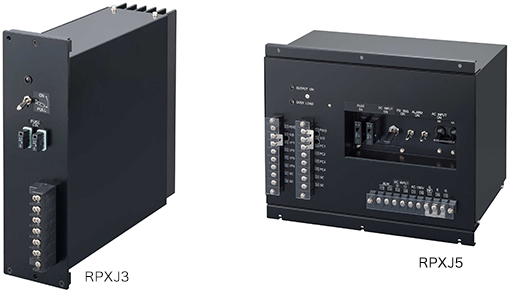

電源ユニット RPXJ（PXJ3・PXJ5後継機）

仕様はPXJ3・PXJ5と同等です。
形状も従来と変更がありませんので、スムーズに置換えが可能です。

機器仕様

	RPXJ3	RPXJ5
入力電源	AC100V±10％または AC115V±10％ 50／60Hz 単相
出力電圧	DC25.8V ＋ 0.5 － 1.0％	DC25.8V ±0.5％
出力容量	3A	10A
並列運転	不能	可能
バッテリーバックアップ（オプション）	不能	可能（DC110V＋ 30 － 20％直流電源またはバッテリによるバックアップ時は AC100V ラインに絶縁トランスが必要となります。
保護機能	短絡保護（過電流垂下特性、自然復帰）過電圧保護（過電圧で出力電圧断、電源 OFF でリセット）
効率	80% typ（AC100V、3A 負荷）	85% typ（AC100V、10A 負荷）
入力電流	1.9Arms typ（AC100V、3A 負荷）	4.7Arms typ（AC100V、10A 負荷）
停電処理機能（オプション）	電源断後約 30ms で停電検出し、電源断信号（オープンコレクタ、ON）出力（AC90V 以上時）
保持時間	電源断後 40ms まで出力保持（但し、入力 AC90V で出力 20V 以上）し、その後
保持時間	約 100ms は出力断状態持続	約 500ms は出力断状態持続
警報出力	出力電源断にて警報接点送出、1 接点
警報出力	接点容量 AC220V、0.5A/DC24V、0.5A	接点容量 AC220V、3A/DC24V、2A
絶縁耐圧	入力（一次）、警報出力－ケース間 AC1500V 1 分間（リーク電流 10mA 以下）
絶縁耐圧	出力（二次）－ケース間 AC500V 1分間
サージ保護	電源 1次側バリスタアレスタ付き
絶縁抵抗	各端子－アース間 DC500V メガで 100MΩ 以上
周囲温度	0 〜 45℃
周囲湿度	90％ RH 以下（但し結露無き事）
取付方法	ラック取付け
質量	約 3kg	約 7kg
外被形式	鋼板製ケース

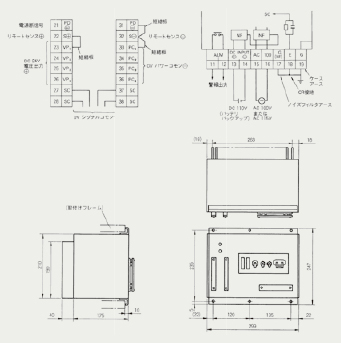

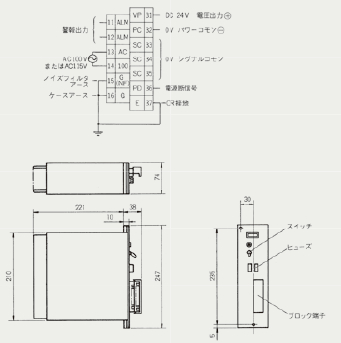

外形寸法（H×W×D）	247×74×221	247×299×205
塗装	黒色
