”トラフィー TRAFY”の特長 用途
ノイズ対策のクリーンアップ “トラフィー TRAFY”
トラフィーの特長
ノイズ減衰性能に優れ、電子機器・装置を確実に保護します。

複合機能
トラフィー(TRAFY)は1台で電源用トランスとノイズフィルタの双方の機能を有する複合機能品です。

コモンとノーマルを同時に防止
電源ラインとアース間を伝導するノイズ(コモンモードノイズ)と電源ライン間を伝導するノイズ(ノーマルモードノイズ)を同時に防止します。
一次側の配線は3タイプ
用途に応じて配線パターンが選べる機種をラインアップ

耐電圧AC2kV-1分間(商用周波)
雷サージなどの電力系に発生する過度的な異常過電圧を阻止し、機器の正確な動作を保証します。
なお雷インパルス耐圧は7kV(1.2×50μs)です。
三重シールド構造によるノイズ減衰
一次二次各巻線のシールドおよび一次二次間をシールドしています。
二次側の配線は2タイプ
用途に応じて配線パターンが選べる機種をラインアップ

巻線交互配置
一次二次間の漏れリアクタンスを大きくしています。

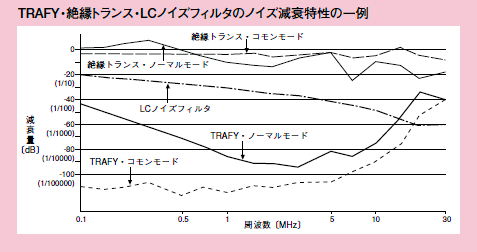

広帯域減衰を保証
広周波数帯域において(特に0.1~10MHz帯)優れたノイズ減衰性能を有しています。
ノイズ減衰性能が従来の電源用トランスの1000倍以上
広周波数帯域において(特に0.1~10MHz帯)優れたノイズ減衰性能を有しています。

双方向のノイズを確実に防止
一次側と二次側の回路が対称形なので、双方向にノイズ減衰効果が得られます。
トラフィーの用途例
●事務機器(電算機、OA機器など)回路用
電算機やOA機器などが発生するノイズが、相互に悪影響を与え誤動作するのを防止します。

●実験室、研究室の測定回路用
インバータなどから発生するノイズの測定回路への侵入を防止し、計測の信頼性を向上させます。

●産業用ロボット、NC工作機用
溶接機などから発生するノイズから産業用ロボット、NC工作機械を守り、誤動作を防止します。

●計器機器用
インバータなどが発生するノイズの計測器への侵入を防止し、計測信頼性を向上させます。

●インバータ使用回路用
インバータなどから発生するノイズが他の機器に悪影響を与えることを防止します。
