AB12シリーズ

軽快なクリック感覚で高い操作性を持つフラットなコマンドスイッチです。

フラットコマンドスイッチAB12形

  • ・4チップLED内蔵で良好な視認性を確保。
  • ・金メッキ接点使用による高接触信頼性。(高信頼形)
  • ・丸洗い洗浄が可能。(シール形)
  • ・メカキータイプで確実な操作感覚。
  • ・アース端子付で静電気対策も万全。
フラットコマンドボードAB12C形

フラットコマンドボードAB12C形

  • ・AB12形スイッチを内蔵し軽快なクリック感覚の操作。
  • ・機器の薄形・軽量化に最適。
  • ・カスタムシートキーボードも対応。
  • ・防じん性・防水性に優れているシート付も用意。
  • ・回路構成は、マトリックス、シングルポールコモン、BCDコード出力形を用意。
カスタムシートキーボードも対応

カスタムシートキーボードも対応

フラットコマンドスイッチを使用したシートキーボードです。
工作機械・印刷機械・食品機械など様々な分野のお客様にご採用していただいております。
お客様のニーズに応えたデザインと耐環境性を備え、少量ロットから大量ロットまで各種ご注文をお受けします。
ぜひ、操作パネルのイメージアップ、小形化、耐環境性の向上にカスタムシートキーボードをご利用ください。

定格・仕様(屋内用)

項目 閉鎖形、シール形、ロングストローク形 角形(接点部閉鎖形) 角形(接点部防じん形)
定格電圧・電流 DC5~24V、1~50mA(抵抗負荷)
定格絶緑電圧 DC30V
使用周囲温度
(ただし、氷結、結露なきこと)
-25~+70℃
ただしシール形:-5~+40℃
押しボタンスイッチ:-25~+70℃
照光押しボタンスイッチ:-25~+40℃
押しボタンスイッチ:-5~+70℃
照光押しボタンスイッチ:-5~+40℃
絶縁抵抗 100MΩ以上(DC500Vメガーにて)
耐電圧 AC500V 1分間
振動 誤動作:10~55Hz、複振幅1.5㎜
衝撃 耐久 1000m/s2 500m/s2
誤動作 100m/s2 100m/s2
バウンス 5ms以下
接触抵抗 100mΩ以下/DC5V 1mA通電
LED照光電流 20mA(at25℃):最大定格 30mA(at25℃)
相対湿度 45~85%RH(ただし、氷結、結露なきこと)
端子 プリント板用端子

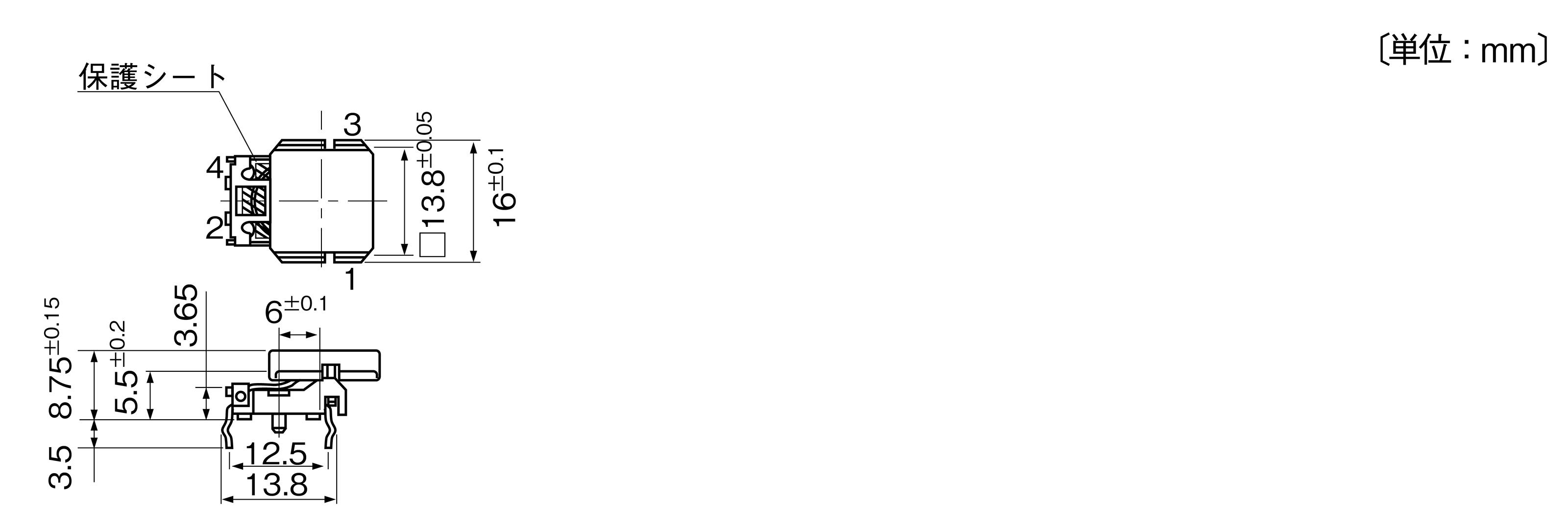

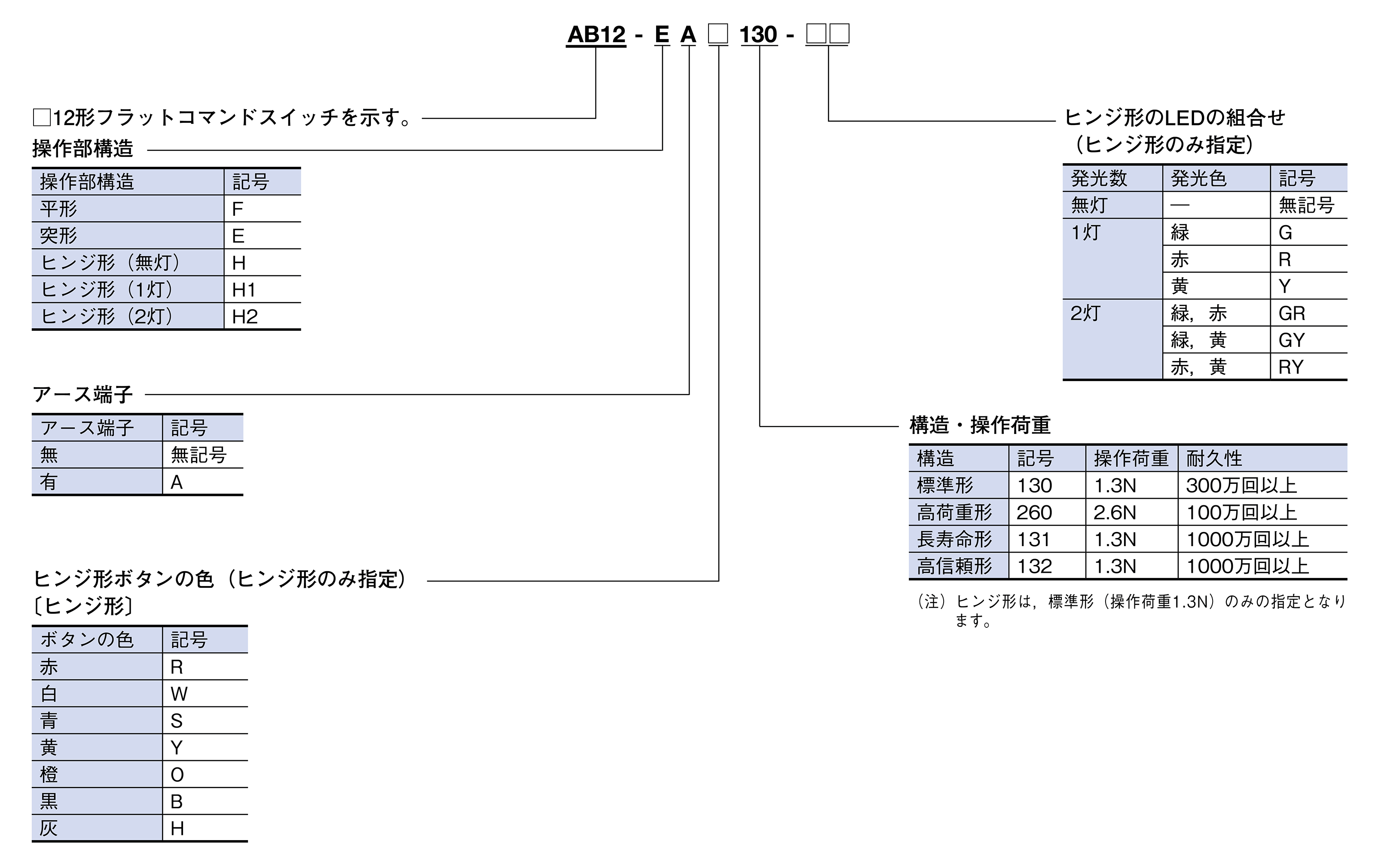

閉鎖形(例:AB12-F)

閉鎖形(例:AB12-E)

閉鎖形(例:AB12-H2)

シール形(例:AB12-F)

シール形(例:AB12-E)

ロングストローク形(例:AB12-SF)

角形(例:AB12-SL)

表示灯(例:AB12-SZ)

照光フラットコマンドボード(シート無)

照光フラットコマンドボード(シート付)

非照光フラットコマンドボード(標準形)

非照光フラットコマンドボード(BCDコード出力形)

閉鎖形

シール形

ロングストローク形(簡易防じんタイプ)

角形

照光形フラットコマンドボード(シート無)

照光形フラットコマンドボード(シート付)

非照光形フラットコマンドボード(シート付)
