AH185/AH225/AF30/AG225シリーズAF30F5D(F-QuiQ)
フリーワードから探す
製品特長
- ・ARシリーズに薄形が登場。パネルのフラットデザイン化に貢献いたします。
- ・操作部の裏面取付方式により、パネル厚による調整が不要
- ・あらかじめボタン・ツマミを操作部に装着した状態で、パネル取付けが可能
- ・接点ユニット・トランスユニットの追加・交換が容易
- ・2 方向からの配線が可能
- ・充電部保護カバーを標準付属
- ・トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意（IEC，EN 規格に対応）
- ・パネルカット寸法φ25.5mm へも使用が可能
- ・標準品でUL/CSA 規格およびTÜV（EN 規格）を認証取得
- ・CE マークを表示
共通スペック情報

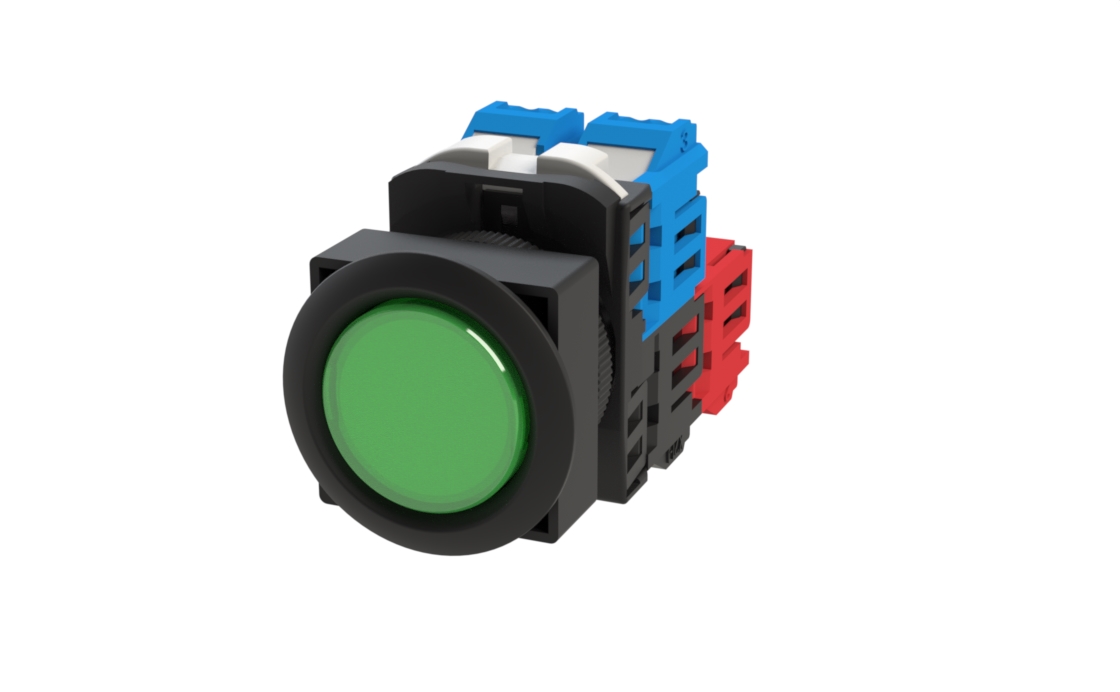

- Φ30系丸形薄形 照光押しボタンスイッチ
- フレーム形状：丸形薄形(取付穴Φ30.5)
- 寸法（ボタン/フレーム）：Φ35
- 操作部形状：平形
- パネル取付け方法（締付リング）：後ろ締め
- パネル内奥行寸法：標準形
- 端子構造：スプリング端子
- 復帰方式：-
その他製品情報
オプションを調べる
他のバリエーション（仕様）
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称 | 形式 | 仕様・備考 |
|---|---|---|

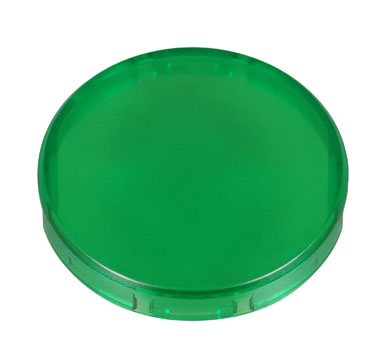

| グローブ(照光押しボタンスイッチ)
|
AR9C067-□ | □：G,R,C,Y,A,S |

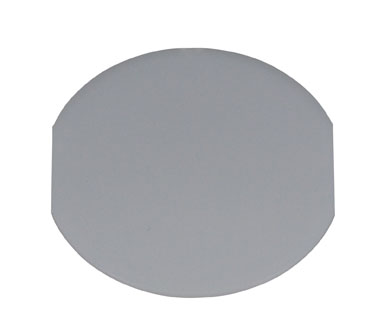

| 記名板(平形用)
|
AR9P030-W | |

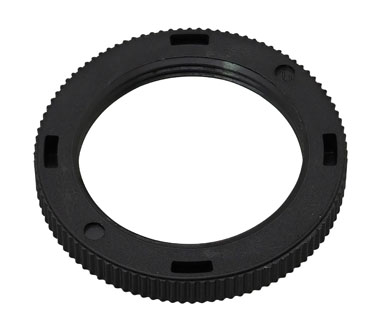

| 締付ナット
|
AG9R101 | |

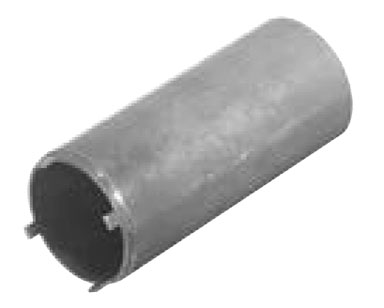

| 締付レンチ
|
AR9A701 | AF30ナット締付用 |

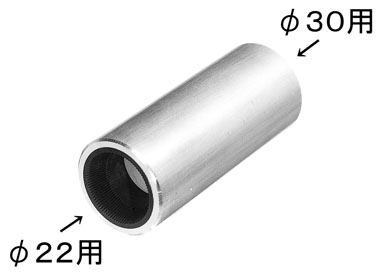

| φ22,φ30用締付レンチ
|
AR9A006 | 片方がφ22ナット締付用，他方がφ30締付リング締付用 |

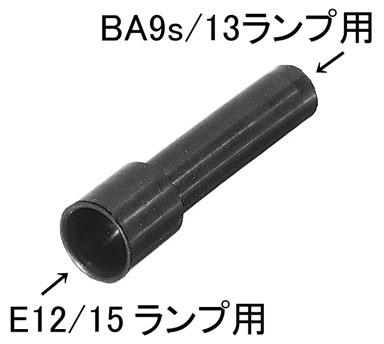

| ランプ抜差具(LED用)
|
AHX790 | ランプの取付け，取りはずしを行うための工具です（ゴム製）。 片方がBA9s/13ランプ用，他方がE12/15ランプ用 |

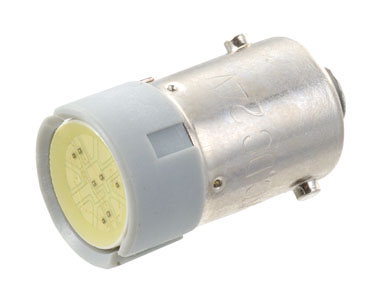

| LEDランプ
|
APX510-6□ | □：G,R,O,Y,A,S,P AC6V |
| APX510-D6□ | □：G,R,O,Y,A,S,P DC6V | |
| APX510-12□ | □：G,R,O,Y,A,S,P AC/DC12V | |
| APX510-15□ | □：G,R,O,Y,A,S,P AC/DC15V | |
| APX510-24□ | □：G,R,O,Y,A,S,P AC/DC24V |
