AH185/AH225/AF30/AG225シリーズAF30JCR-3
フリーワードから探す
製品特長
- ・ARシリーズに薄形が登場。パネルのフラットデザイン化に貢献いたします。
- ・操作部の裏面取付方式により、パネル厚による調整が不要
- ・あらかじめボタン・ツマミを操作部に装着した状態で、パネル取付けが可能
- ・接点ユニット・トランスユニットの追加・交換が容易
- ・2 方向からの配線が可能
- ・充電部保護カバーを標準付属
- ・トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意(IEC,EN 規格に対応)
- ・パネルカット寸法φ25.5mm へも使用が可能
- ・標準品でUL/CSA 規格およびTÜV(EN 規格)を認証取得
- ・CE マークを表示
共通スペック情報

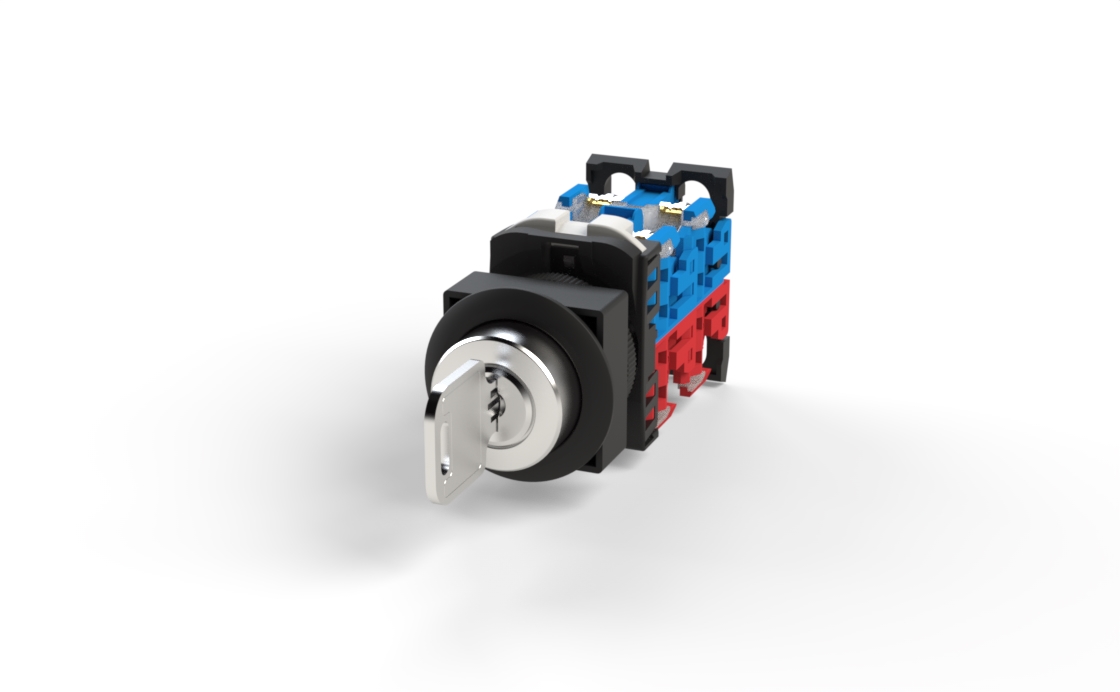

- Φ30系丸形薄形 セレクタスイッチ
- フレーム形状:丸形薄形(取付穴Φ30.5)
- 寸法(ボタン/フレーム):Φ35
- 操作部形状:キー形
- パネル取付け方法(締付リング):後締め
- パネル内奥行寸法:標準形
- 端子構造:ねじ
- ノッチ数:3ノッチ
- 復帰方式:手動復帰
その他製品情報
オプションを調べる
他のバリエーション(仕様)
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
名称 | 形式 | 仕様・備考 |
---|---|---|

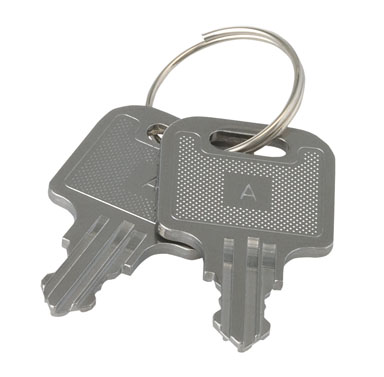

キー(両方向挿入) |
AR9C022-□ | □:A,B,C,D,E,F |

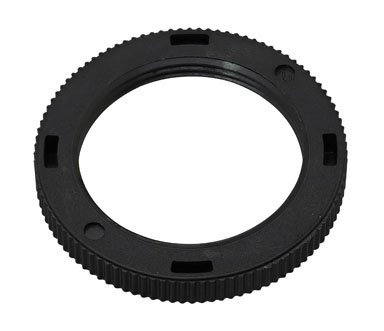

締付ナット |
AG9R101 | |

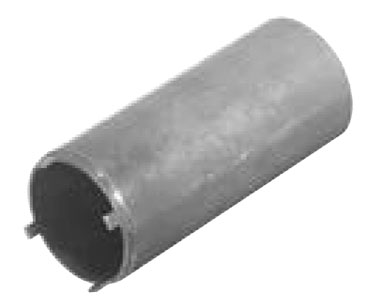

締付レンチ |
AR9A701 | AF30ナット締付用 |

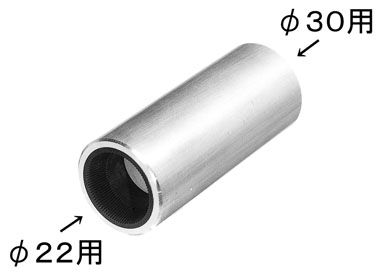

φ22,φ30用締付レンチ |
AR9A006 | 片方がφ22ナット締付用,他方がφ30締付リング締付用 |

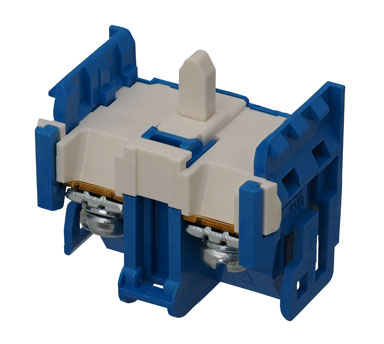

接点ユニット(a接点) |
AR9B290 | 標準 ※充電部保護カバーは付属していません。 |
AR9B290-S | オーバーラップ用 ※充電部保護カバーは付属していません。 |
|

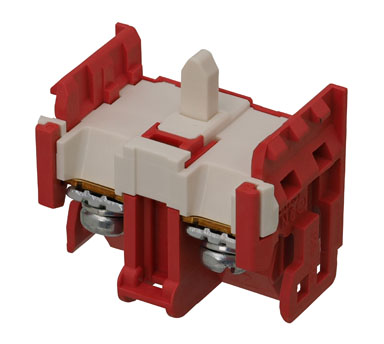

接点ユニット(b接点) |
AR9B291 | 標準 ※充電部保護カバーは付属していません。 |
AR9B291-S | オーバーラップ用 ※充電部保護カバーは付属していません。 |
|

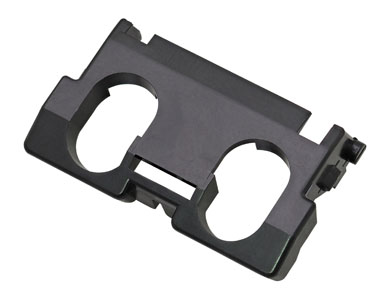

充電部保護カバー |
AR9Y313 |
