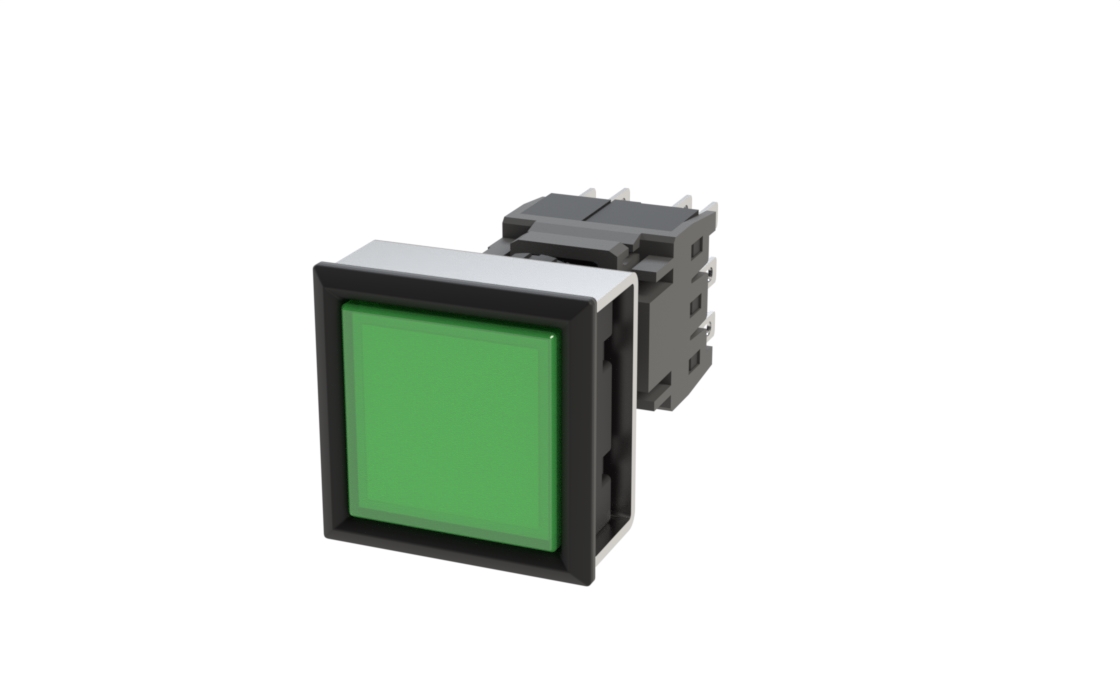

AH185/AH225/AF30/AG225シリーズAG225-FL□/R
フリーワードから探す
製品特長
- ・金貼り接点とスライド構造により 5V，1mAでの使用が可能
- ・接点の追加、交換が可能
- ・奥行きの短いコンパクトタイプ
- ・端子は、はんだ・タブ兼用形
- ・標準品でUL/CSA規格を認証取得
共通スペック情報
- Φ16系角形薄形 照光押しボタンスイッチ
- フレーム形状：角形薄形(取付穴□22.5)
- 寸法（ボタン/フレーム）：□26
- 操作部形状：平形
- パネル取付け方法（締付リング）：後ろ締め
- パネル内奥行寸法：標準形
- 端子構造：ハンダ兼タブ
- 復帰方式：モメンタリ
その他製品情報
オプションを調べる
他のバリエーション（仕様）
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称 | 形式 | 仕様・備考 |
|---|---|---|

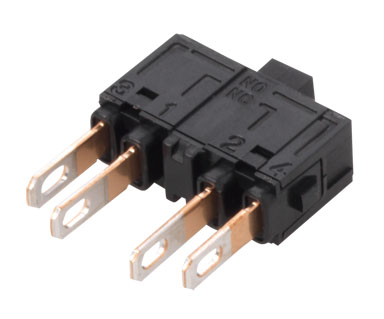

| 接点ユニット
|
AGX001 | 端子形状：はんだ兼タブ 1a1b |

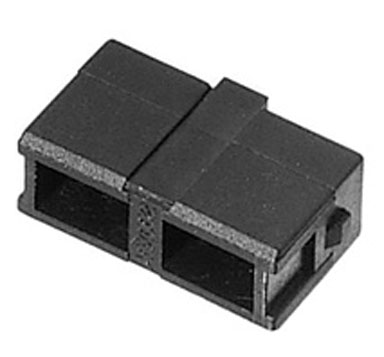

| ダミーユニット
|
AGX002 | |

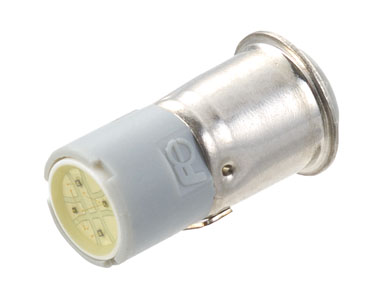

| LEDランプ
|
AHX695-5□ | □：G,R,O,Y,A,S,P DC5V,7mA（Yのみ21mA） |
| AHX695-6□ | □：G,R,O,Y,A,S,P DC6V,7mA（Yのみ21mA） | |
| AHX695-12□ | □：G,R,O,Y,A,S,P DC12V,7mA | |
| AHX695-24□ | □：G,R,O,Y,A,S,P DC24V,7mA | |

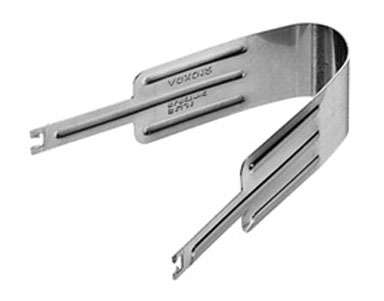

| 取外し工具
|
AGX012 | |
| 締付レンチ
|
AHX601 | |

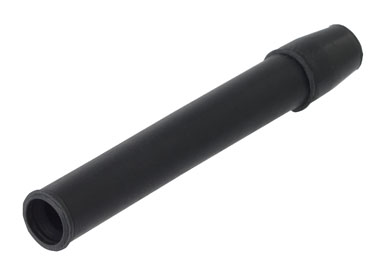

| ランプ取外具
|
AHX672 | |

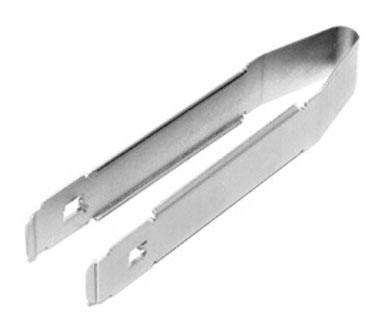

| ホルダユニット取外工具
|
AHX699 | |

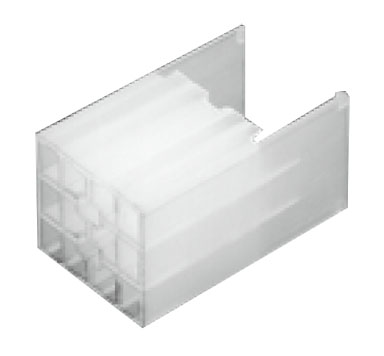

| 端子カバー
|
AHX2602 | |

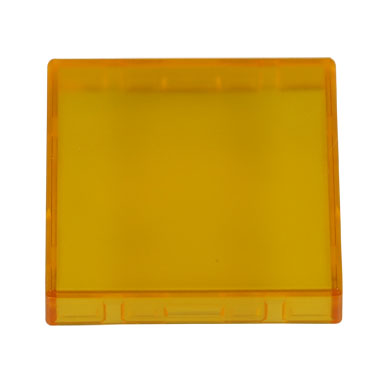

| 角カラーチップ
|
AR6C406-□ | □：G,R,Y,O,S,C |

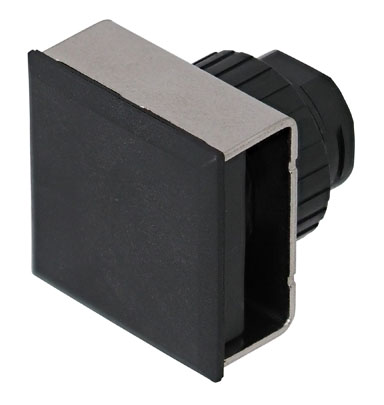

| パネルプラグ
|
AF6Y761-□ | □：B,H,S パッキン，パネル押え，ナット付 |
| 防じんカバー
|
AF6D461 | |

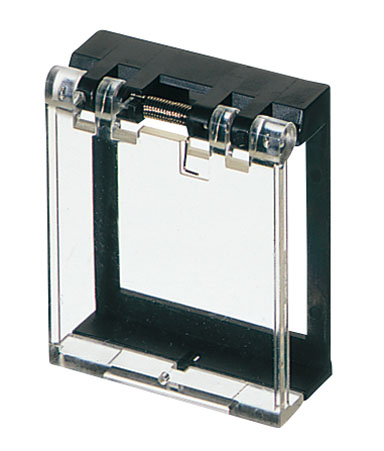

| 保護カバー
|
AHX2625 |
