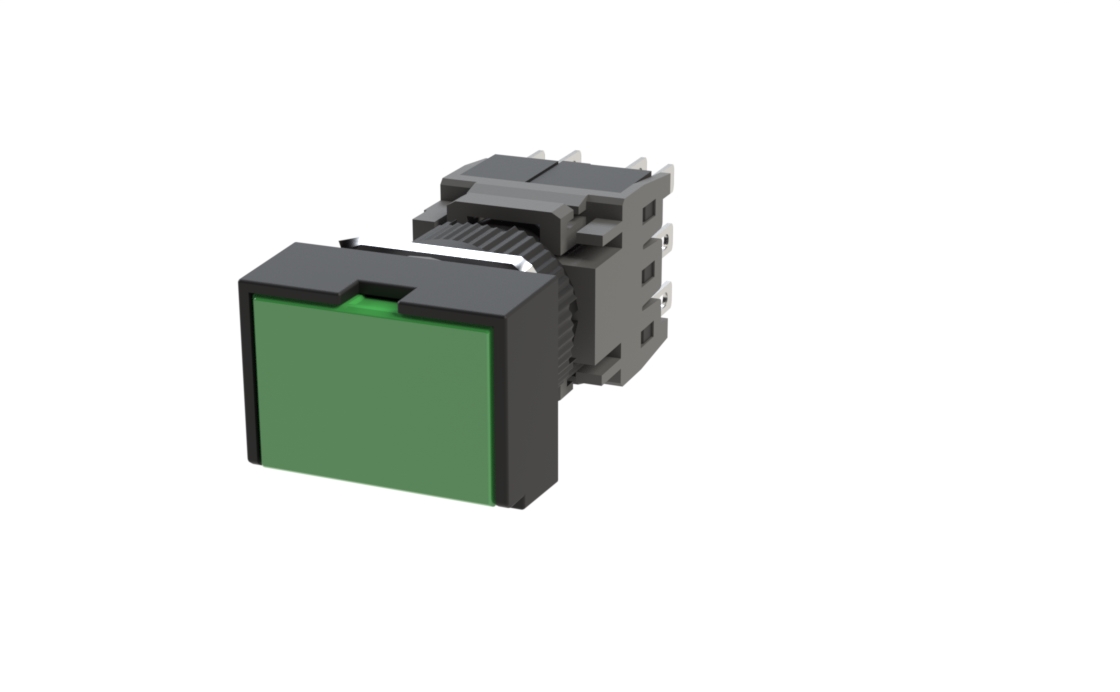

AH164・AH165・AH165-2シリーズAH165-TGL
フリーワードから探す
製品特長
- ・高輝度LED照光品「ぴかりくん」を標準化
- ・奥行き寸法が表示灯24mm，表示灯以外は42.5mmに統一
- ・金貼り接点とスライド構造により5V，1mAでの使用が可能
- ・3種類（LED・白熱・ネオン）の光源を用意
- ・接点の追加・交換が容易
- ・標準品でUL/CSA規格およびTÜV（EN規格）を認証取得
- ・CEマーク表示をしています
共通スペック情報
- Φ16角形 照光押しボタンスイッチ
- フレーム形状：角形
- 寸法（ボタン/フレーム）：18*24
- 操作部形状：ガード付き長角平形
- パネル取付け方法（締付リング）：後ろ締め
- パネル内奥行寸法：標準形
- 端子構造：ハンダ兼タブ
- 復帰方式：モメンタリ
その他製品情報
オプションを調べる
他のバリエーション（仕様）
関連する詳細形式
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称 | 形式 | 仕様・備考 |
|---|---|---|

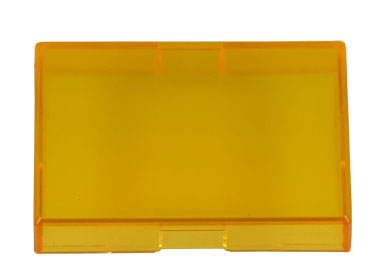

| カラーチップ(長角平形用)
|
AR6C433-□ | □：G,R,Y,O,S,C |
| 記名シート(長角平形用) | AR6P617 | |

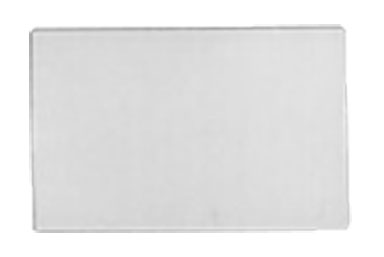

| 記名板(長角平形用)
|
AR6P667-□ | □：W,B |
| MAS記号付記名板(長角平形)
|
AR6P667-□ | □：E（〇）,H（|）,T（T） |

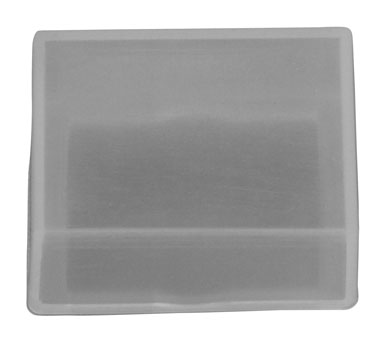

| 防じんカバー(長角平形)
|
AR6D452 | |
| 白熱ランプ
|
AHX641 | AC/DC5V |
| AHX642 | AC/DC12V | |
| AHX643 | AC/DC24V | |

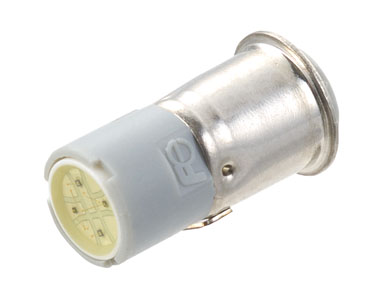

| LEDランプ
|
AHX695-5□ | □：G,R,O,Y,A,S,P DC5V,7mA（Yのみ21mA） |
| AHX695-6□ | □：G,R,O,Y,A,S,P DC6V,7mA（Yのみ21mA） | |
| AHX695-12□ | □：G,R,O,Y,A,S,P DC12V,7mA | |
| AHX695-24□ | □：G,R,O,Y,A,S,P DC24V,7mA | |

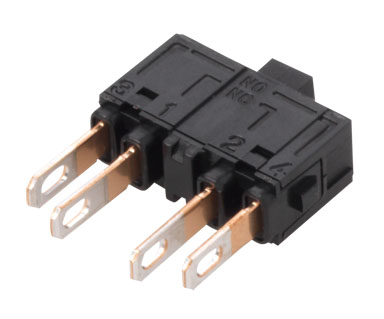

| 接点ユニット
|
AGX001 | 端子形状：はんだ兼タブ 1a1b |

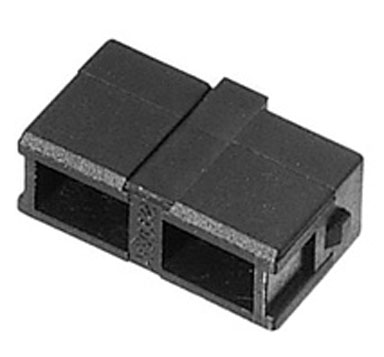

| ダミーユニット
|
AGX002 | |

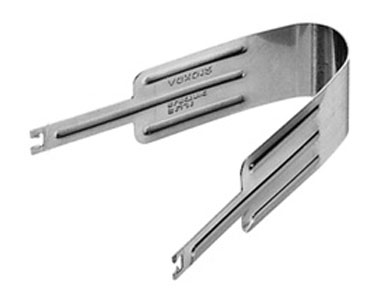

| 取外し工具
|
AGX012 | |
| 締付レンチ
|
AHX601 | |

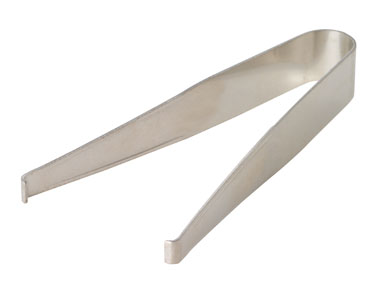

| 引抜工具
|
AHX618 | |

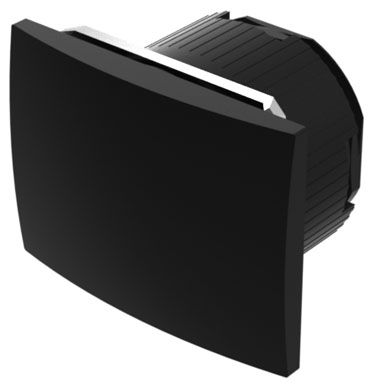

| パネルプラグ(長角形 IP65)
|
AHX850-B | |

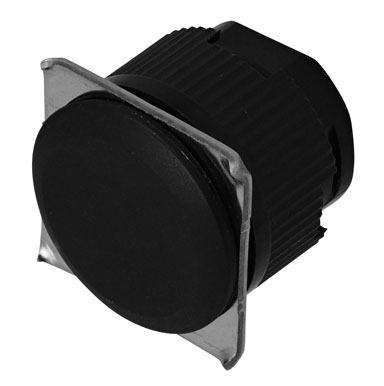

| パネルプラグ(丸形 IP65)
|
AR6Y752-□ | □：B,H,S パッキン，ワッシャ，ナット付 |

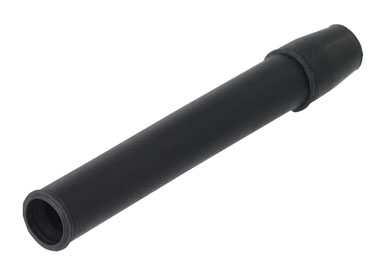

| ランプ取外具
|
AHX672 | |

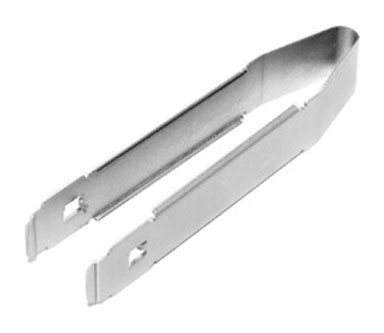

| ホルダユニット取外工具
|
AHX699 | |

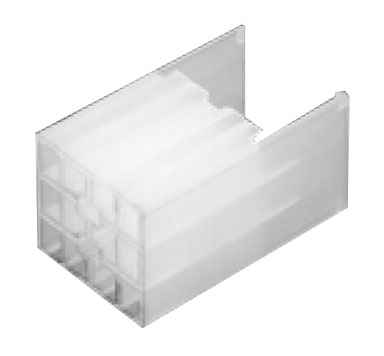

| 端子カバー
|
AHX2602 |
