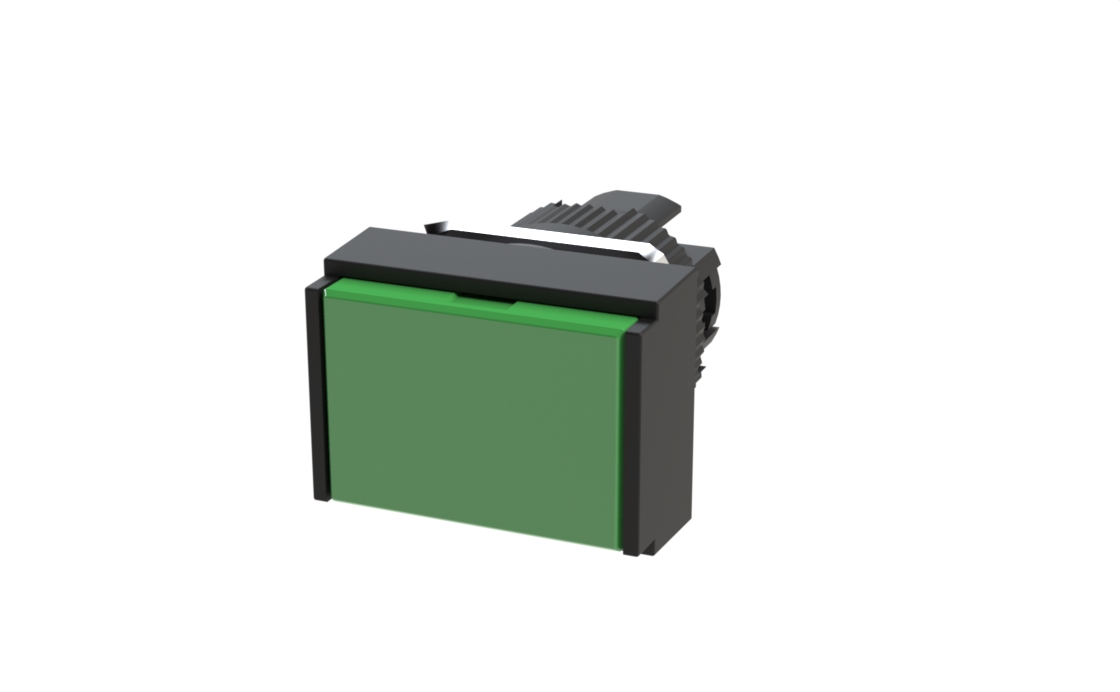

AH16P・AH16P-2・AH22PシリーズAH16P-TF
フリーワードから探す
製品特長
- ・パネルへは丸穴取付で、P板と直接ドッキング可能
- ・操作部・表示部と接触部が分離構造のため、保守が容易
- ・押しボタンは、クリック感のあるストローク3mmを確保
- ・標準品でUL/CSA規格およびTÜV（EN規格）を認証取得
- ・CEマーク表示をしています
共通スペック情報
- Φ16角形 押しボタンスイッチ
- フレーム形状：角形
- 寸法（ボタン/フレーム）：18*24
- 操作部形状：長角平形
- パネル取付け方法（締付リング）：後ろ締め
- パネル内奥行寸法：標準形
- 端子構造：プリント板
- 復帰方式：モメンタリ
その他製品情報
オプションを調べる
他のバリエーション（仕様）
関連する詳細形式
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称 | 形式 | 仕様・備考 |
|---|---|---|

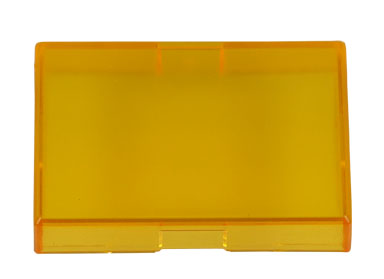

| カラーチップ(長角平形用)
|
AR6C433-□ | □：G,R,Y,O,S,C |
| 記名シート(長角平形用) | AR6P617 | |

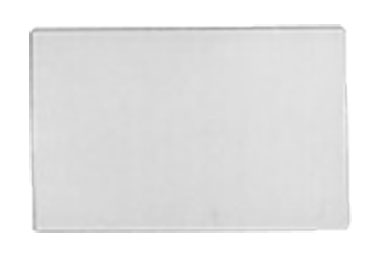

| 記名板(長角平形用)
|
AR6P667-□ | □：W,B |

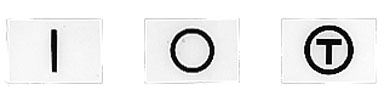

| MAS記号付記名板(長角平形)
|
AR6P667-□ | □：E（〇）,H（|）,T（T） |
| 締付レンチ
|
AHX601 | |

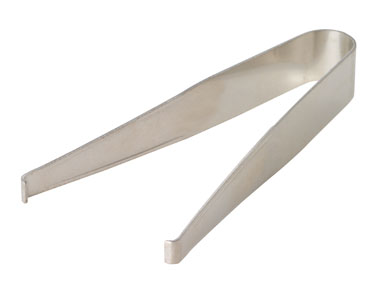

| 引抜工具
|
AHX618 | |

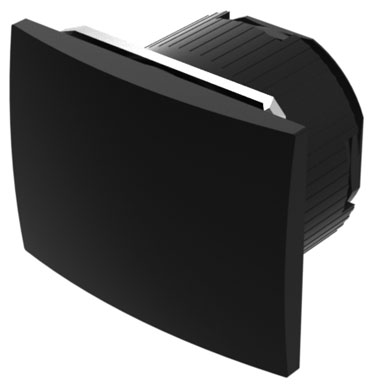

| パネルプラグ(長角形 IP65)
|
AHX850-B | パッキン，ワッシャ，ナット付 |

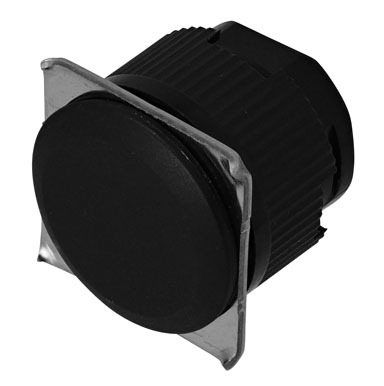

| パネルプラグ(丸形 IP65)
|
AR6Y752-□ | □：B,H,S パッキン，ワッシャ，ナット付 |

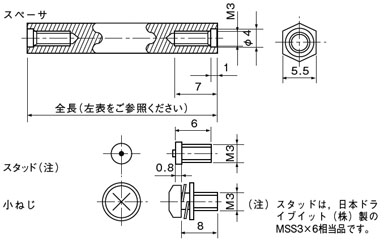

| スペーサ
|
AHX3001-16□ | パネル板厚：1.6mm，全長：34.4mm □：無記号（付属品無），S（スタッド，スプリングワッシャ・小形丸ワッシャ付十字穴付なべ小ねじ） |
| AHX3001-20□ | パネル板厚：2.0mm，全長：34.0mm □：無記号（付属品無），S（スタッド，スプリングワッシャ・小形丸ワッシャ付十字穴付なべ小ねじ） |
|
| AHX3001-23□ | パネル板厚：2.3mm，全長：33.7mm □：無記号（付属品無），S（スタッド，スプリングワッシャ・小形丸ワッシャ付十字穴付なべ小ねじ） |
|
| AHX3001-32□ | パネル板厚：3.2mm，全長：32.8mm □：無記号（付属品無），S（スタッド，スプリングワッシャ・小形丸ワッシャ付十字穴付なべ小ねじ） |
|
| 門形サポート
|
AHX3003 |
