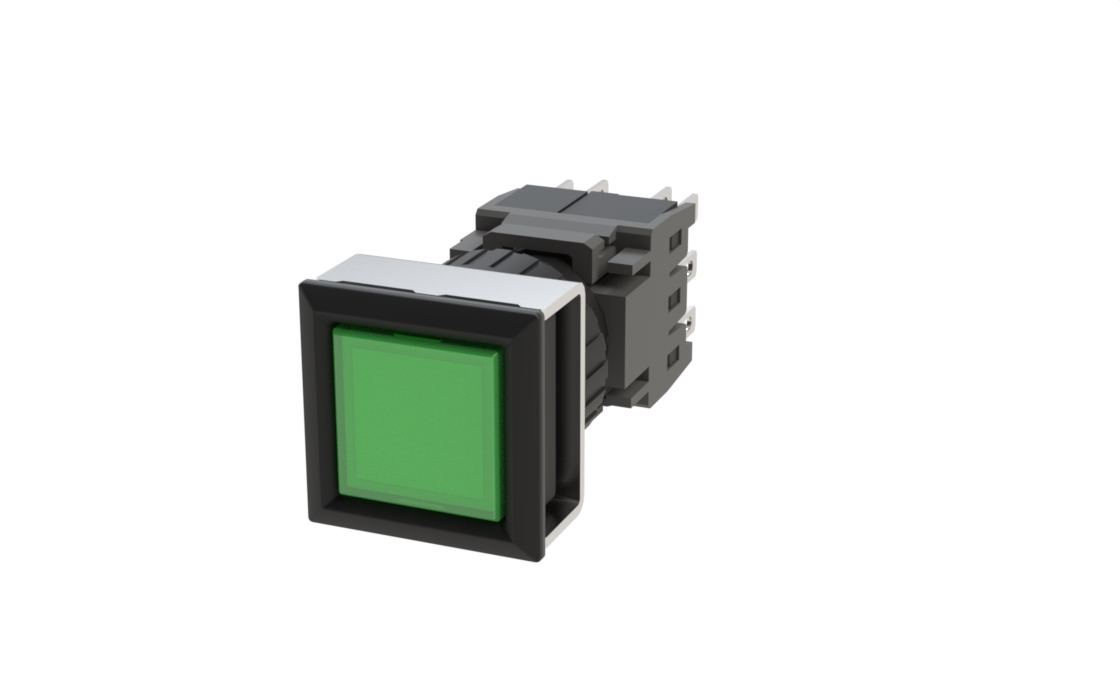

AH185/AH225/AF30/AG225シリーズAH185-SL5
フリーワードから探す
製品特長
- ・小形コマンドスイッチに待望の薄形が登場。パネルのフラットデザイン化に貢献いたします。
- ・奥行き寸法が表示灯32 mm，表示灯以外は51 mmに統一
- ・金貼り接点とスライド構造により5V，1mAでの使用が可能
- ・高輝度LED 照光品「ぴかりくん」を標準化
- ・3種類（LED・白熱・ネオン）の光源を用意
- ・接点の追加・交換が容易
- ・標準品でUL/CSA規格およびTÜV（EN規格）を認証取得
- ・CEマークを表示
共通スペック情報
- Φ16系角形薄形 照光押しボタンスイッチ
- フレーム形状：角形薄形(取付穴□18.2)
- 寸法（ボタン/フレーム）：□22
- 操作部形状：角平形
- パネル取付け方法（締付リング）：後ろ締め
- パネル内奥行寸法：標準形
- 端子構造：ハンダ兼タブ
- 復帰方式：オルタネイト
その他製品情報
オプションを調べる
他のバリエーション（仕様）
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称 | 形式 | 仕様・備考 |
|---|---|---|

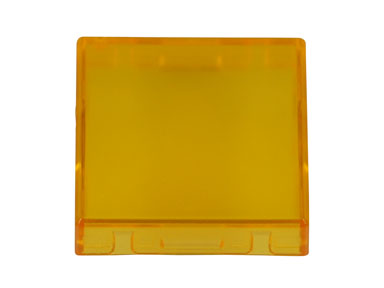

| カラーチップ(角平形)
|
AR6C432-□ | □：G,R,W,Y,O,S,C |

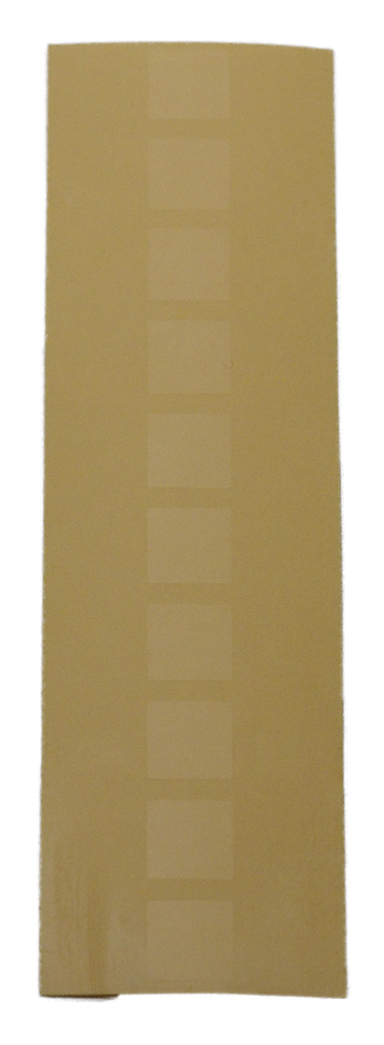

| 記名シート(角平形)
|
AR6P616 | |

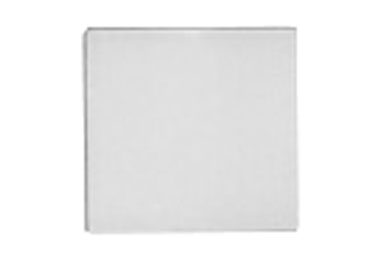

| 記名板(角平形用)
|
AR6P666-□ | □：W,B |

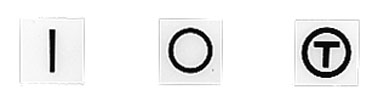

| MAS記号付記名板(角平形)
|
AR6P666-□ | □：E（〇）,H（|）,T（T） |

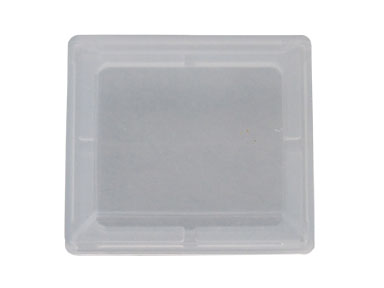

| 防じんカバー(角平形)
|
AF6D451 | |

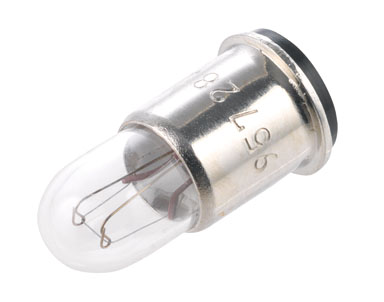

| 白熱ランプ
|
AHX641 | AC/DC5V |
| AHX642 | AC/DC12V | |
| AHX643 | AC/DC24V | |

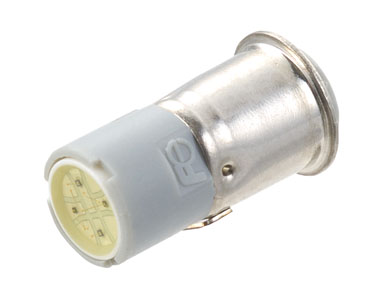

| LEDランプ
|
AHX695-5□ | □：G,R,O,Y,A,S,P DC5V,7mA（Yのみ21mA） |
| AHX695-6□ | □：G,R,O,Y,A,S,P DC6V,7mA（Yのみ21mA） | |
| AHX695-12□ | □：G,R,O,Y,A,S,P DC12V,7mA | |
| AHX695-24□ | □：G,R,O,Y,A,S,P DC24V,7mA | |

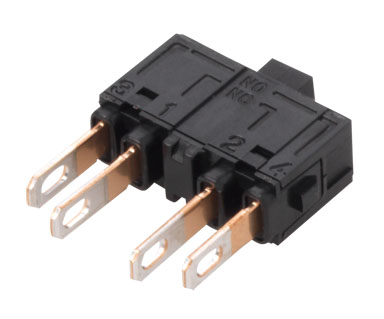

| 接点ユニット
|
AGX001 | 端子形状：はんだ兼タブ 1a1b |

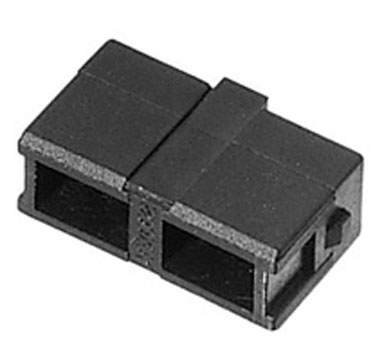

| ダミーユニット
|
AGX002 | |

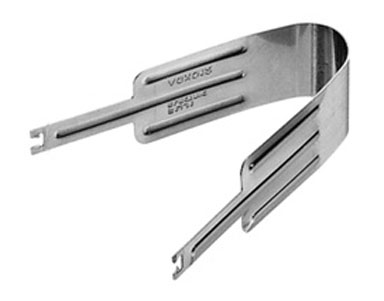

| 取外し工具
|
AGX012 | |
| 締付レンチ
|
AHX601 | |

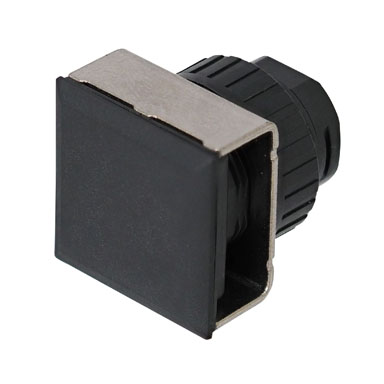

| パネルプラグ(正角形 IP65)
|
AF6Y751-□ | □：B,H,S パッキン，パネル押えナット付 |
| ランプ取外具
|
AHX672 | |
| ホルダユニット取外工具
|
AHX699 | |

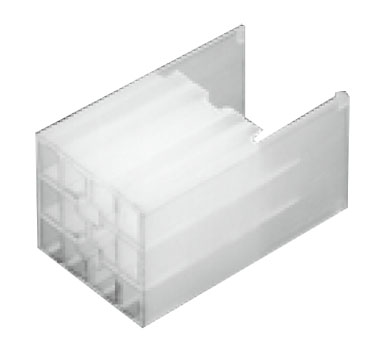

| 端子カバー
|
AHX2602 |
