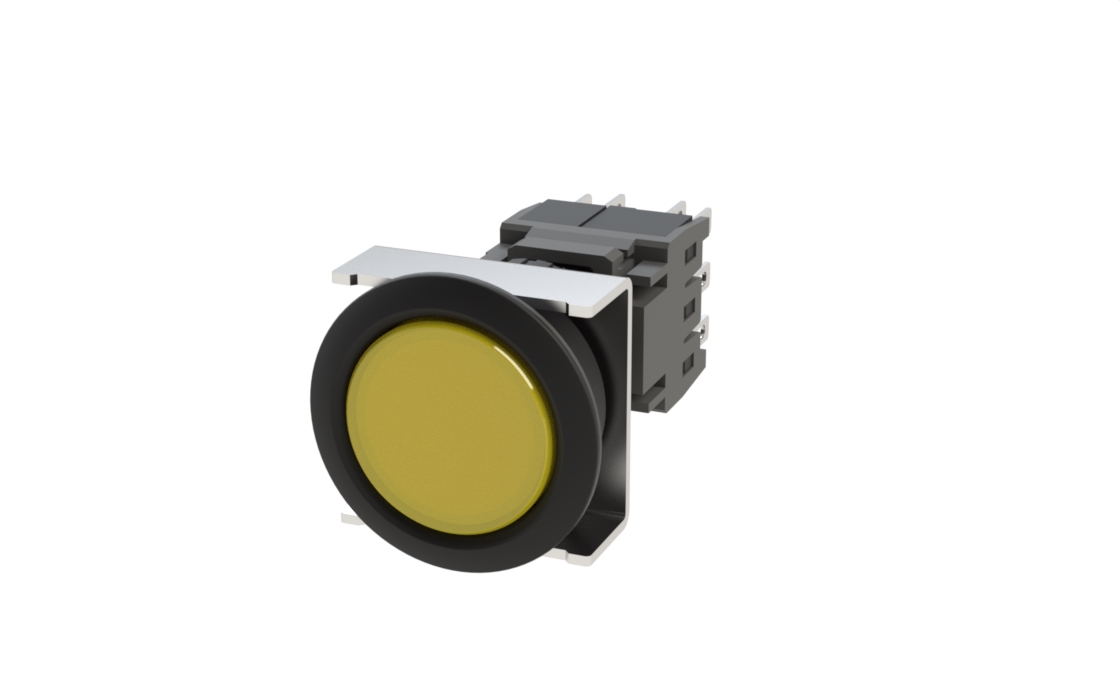

AH185/AH225/AF30/AG225シリーズAH225-FL5□/R
フリーワードから探す
製品特長
- ・奥行き寸法を統一
- ・接点は金貼りスライド構造により5V，1mAでの使用が可能
- ・パネル突出量の少ないデザイン
- ・標準品でUL/CSA規格およびTÜV（EN規格）を認証取得
- ・CEマーク表示をしています
共通スペック情報
- Φ16系丸形薄形 照光押しボタンスイッチ
- フレーム形状：丸形薄形(取付穴Φ22.3)
- 寸法（ボタン/フレーム）：Φ28
- 操作部形状：平形
- パネル取付け方法（締付リング）：後ろ締め
- パネル内奥行寸法：標準形
- 端子構造：ハンダ兼タブ
- 復帰方式：オルタネイト
その他製品情報
オプションを調べる
他のバリエーション（仕様）
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称 | 形式 | 仕様・備考 |
|---|---|---|

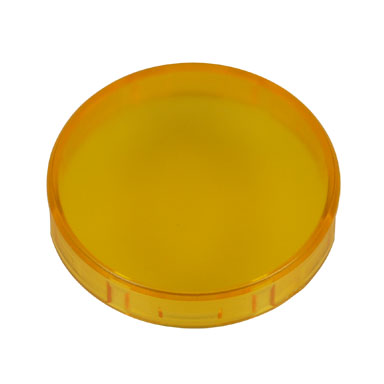

| 丸カラーチップ
|
AR6C404-□ | □：G,R,Y,O,S,C |

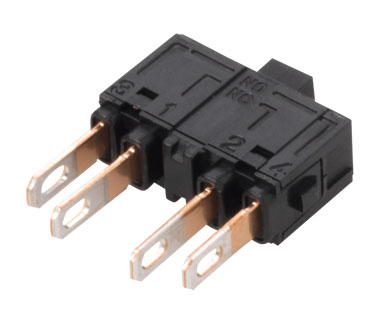

| 接点ユニット
|
AGX001 | 端子形状：はんだ兼タブ 1a1b |

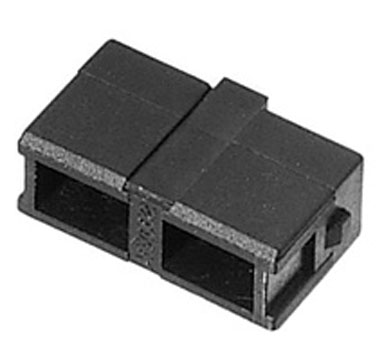

| ダミーユニット
|
AGX002 | |

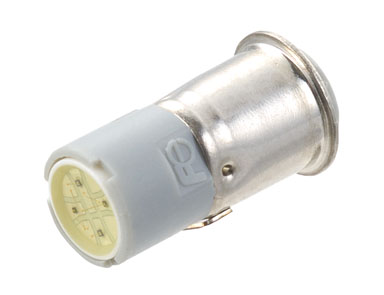

| LEDランプ
|
AHX695-5□ | □：G,R,O,Y,A,S,P DC5V,7mA（Yのみ21mA） |
| AHX695-6□ | □：G,R,O,Y,A,S,P DC6V,7mA（Yのみ21mA） | |
| AHX695-12□ | □：G,R,O,Y,A,S,P DC12V,7mA | |
| AHX695-24□ | □：G,R,O,Y,A,S,P DC24V,7mA | |

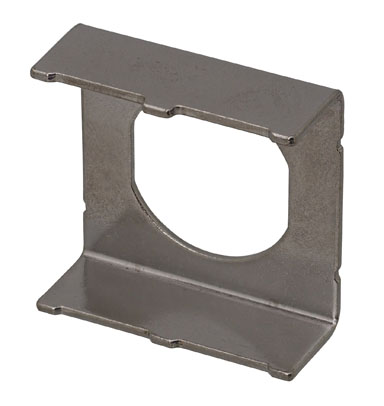

| パネル押え(回り止め付)
|
AF6Y831-B | |

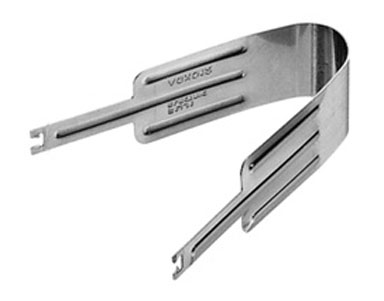

| 取外し工具
|
AGX012 | |
| 締付レンチ
|
AHX601 | |

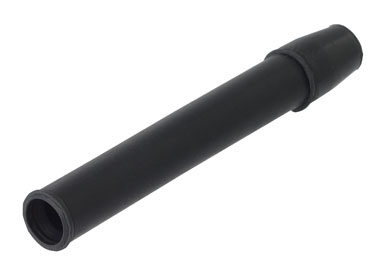

| ランプ取外具
|
AHX672 | |

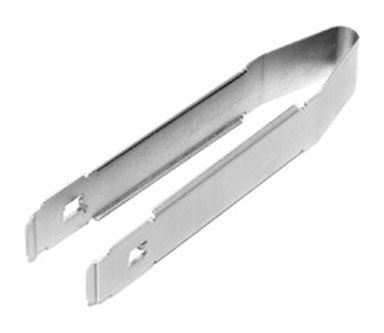

| ホルダユニット取外工具
|
AHX699 | |

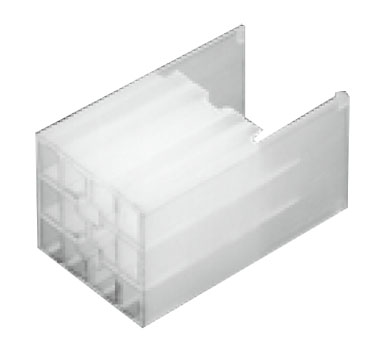

| 端子カバー
|
AHX2602 | |

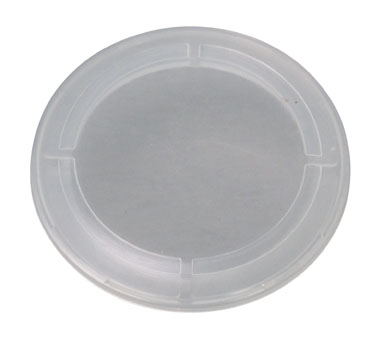

| 防じんカバー
|
AF6D460 | |

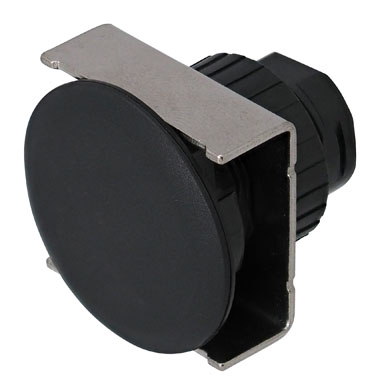

| パネルプラグ
|
AF6Y762-□ | □：B,H,S パッキン，パネル押え，ナット付 |
