AH185/AH225/AF30/AG225シリーズAH225-P6
フリーワードから探す
製品特長
- ・奥行き寸法を統一
- ・接点は金貼りスライド構造により5V，1mAでの使用が可能
- ・パネル突出量の少ないデザイン
- ・標準品でUL/CSA規格およびTÜV（EN規格）を認証取得
- ・CEマーク表示をしています
共通スペック情報

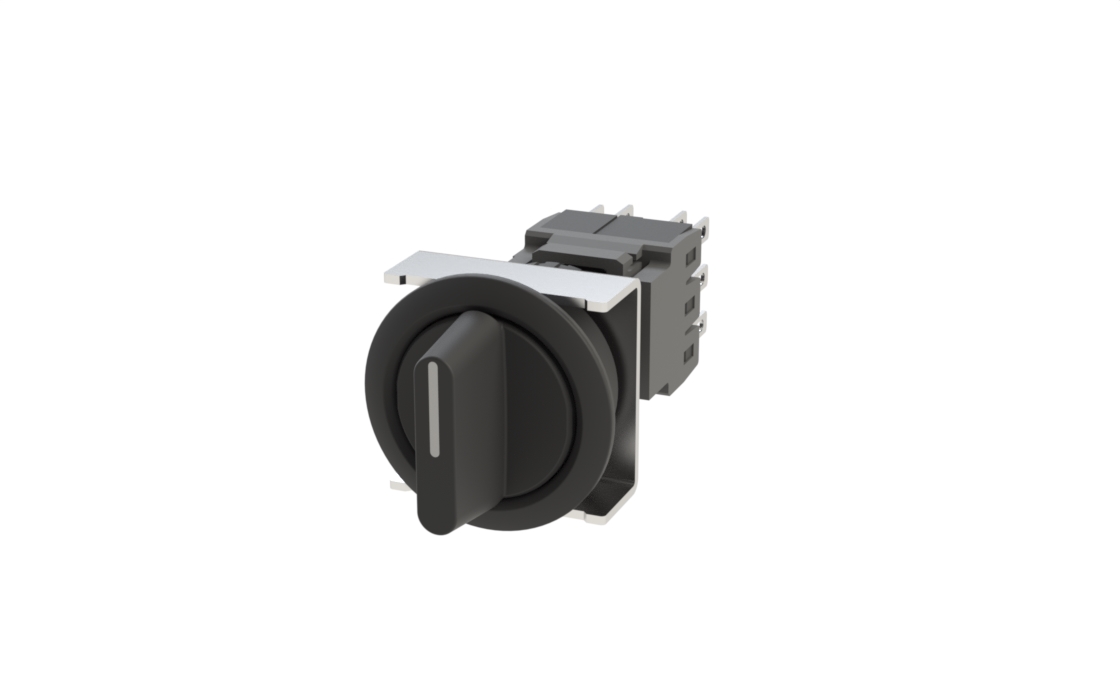

- Φ16系丸形薄形 セレクタスイッチ
- フレーム形状：丸形薄形（取付穴Φ22.3）
- 寸法（ボタン/フレーム）：Φ28
- 操作部形状：ツマミ形
- パネル取付け方法（締付リング）：後締め
- パネル内奥行寸法：標準形
- 端子構造：ハンダ兼タブ
- ノッチ数：3ノッチ
- 復帰方式：混合復帰
- （左：自動/右：手動）
その他製品情報
オプションを調べる
他のバリエーション（仕様）
関連する詳細形式
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称 | 形式 | 仕様・備考 |
|---|---|---|

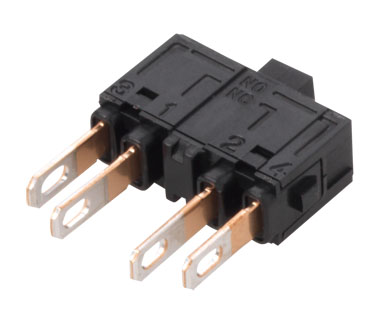

| 接点ユニット
|
AGX001 | 端子形状：はんだ兼タブ 1a1b |

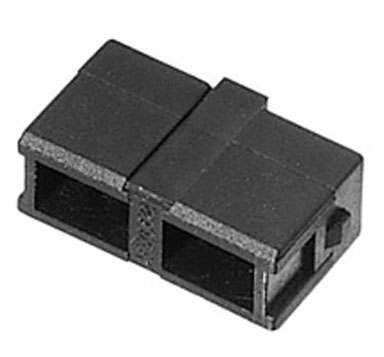

| ダミーユニット
|
AGX002 | |

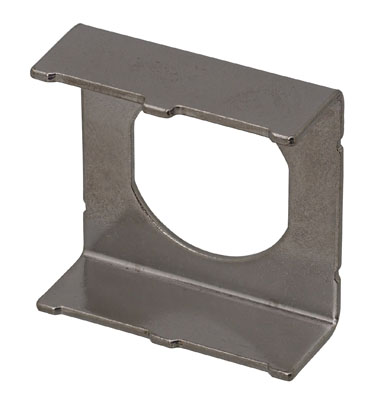

| パネル押え(回り止め付)
|
AF6Y831-B | |

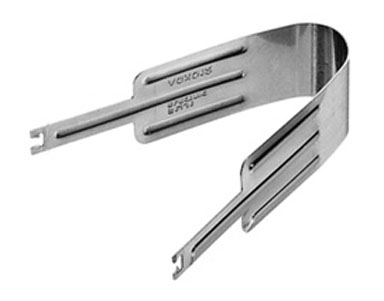

| 取外し工具
|
AGX012 | |
| 締付レンチ
|
AHX601 | |

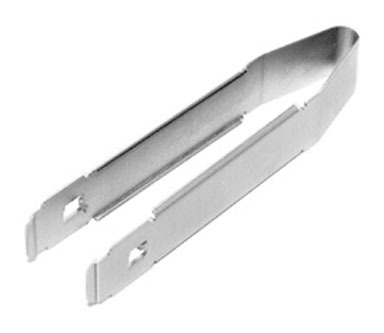

| ホルダユニット取外工具
|
AHX699 | |

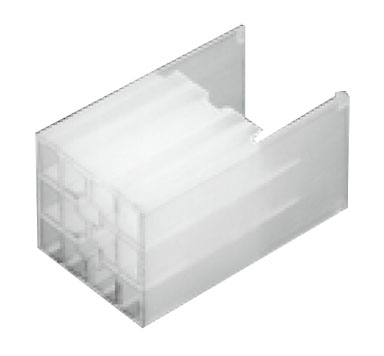

| 端子カバー
|
AHX2602 | |

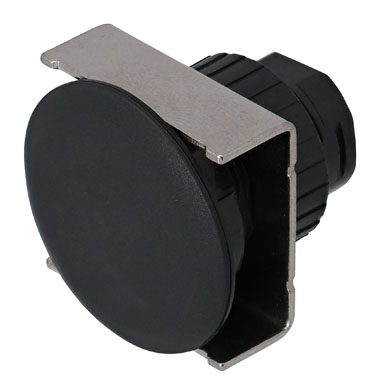

| パネルプラグ
|
AF6Y762-□ | □：B,H,S パッキン，パネル押え，ナット付 |
