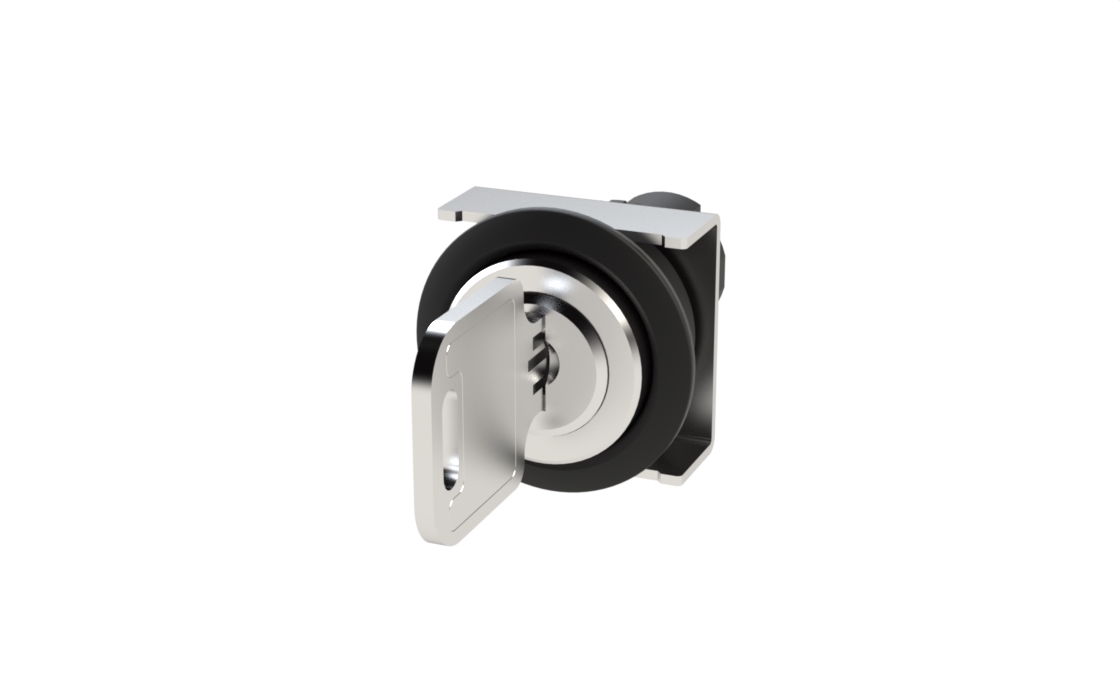

AH16P・AH16P-2・AH22PシリーズAH22P-J6■X
フリーワードから探す
製品特長
- ・パネルへは丸穴取付で、P板と直接ドッキング可能
- ・操作部・表示部と接触部が分離構造のため、保守が容易
- ・押しボタンは、クリック感のあるストローク3mmを確保
- ・標準品でUL/CSA規格およびTÜV（EN規格）を認証取得
- ・CEマーク表示をしています
共通スペック情報
- Φ16系丸形薄形 セレクタスイッチ
- フレーム形状：丸形薄形（取付穴Φ22.3）
- 寸法（ボタン/フレーム）：Φ28
- 操作部形状：キー形
- パネル取付け方法（締付リング）：後締め
- パネル内奥行寸法：標準形
- 端子構造：プリント板
- ノッチ数：3ノッチ
- 復帰方式：混合復帰
- （左：自動/右：手動）
その他製品情報
オプションを調べる
他のバリエーション（仕様）
関連する詳細形式
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称 | 形式 | 仕様・備考 |
|---|---|---|
| キー
|
AR9C022-□ | □：A,B,C,D,E,F 両方向挿入品 |
| 締付レンチ
|
AHX601 | |

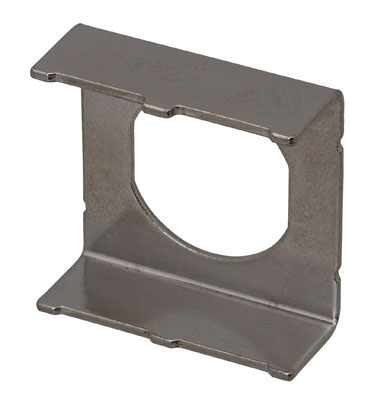

| パネル押え(回り止め付)
|
AF6Y831-B | |

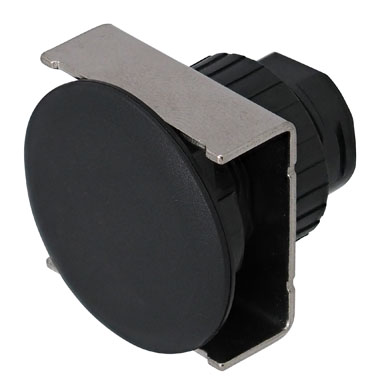

| パネルプラグ
|
AF6Y762-□ | □：B,H,S パッキン，パネル押え，ナット付 |

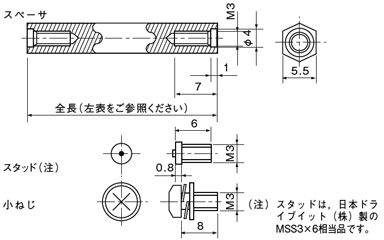

| スペーサ
|
AHX3002-16□ | パネル板厚：1.6mm，全長：42.9mm □：無記号（付属品無），S（スタッド，スプリングワッシャ・小形丸ワッシャ付十字穴付なべ小ねじ） |
| AHX3002-20□ | パネル板厚：2.0mm，全長：42.5mm □：無記号（付属品無），S（スタッド，スプリングワッシャ・小形丸ワッシャ付十字穴付なべ小ねじ） |
|
| AHX3002-23□ | パネル板厚：2.3mm，全長：42.2mm □：無記号（付属品無），S（スタッド，スプリングワッシャ・小形丸ワッシャ付十字穴付なべ小ねじ） |
|
| AHX3002-32□ | パネル板厚：3.2mm，全長：41.3mm □：無記号（付属品無），S（スタッド，スプリングワッシャ・小形丸ワッシャ付十字穴付なべ小ねじ） |
|

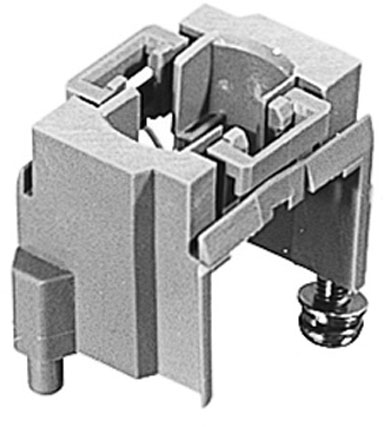

| 門形サポート
|
AHX3003 |
