AH16P・AH16P-2・AH22PシリーズAH22P-Z
フリーワードから探す
製品特長
- ・パネルへは丸穴取付で、P板と直接ドッキング可能
- ・操作部・表示部と接触部が分離構造のため、保守が容易
- ・押しボタンは、クリック感のあるストローク3mmを確保
- ・標準品でUL/CSA規格およびTÜV（EN規格）を認証取得
- ・CEマーク表示をしています
共通スペック情報

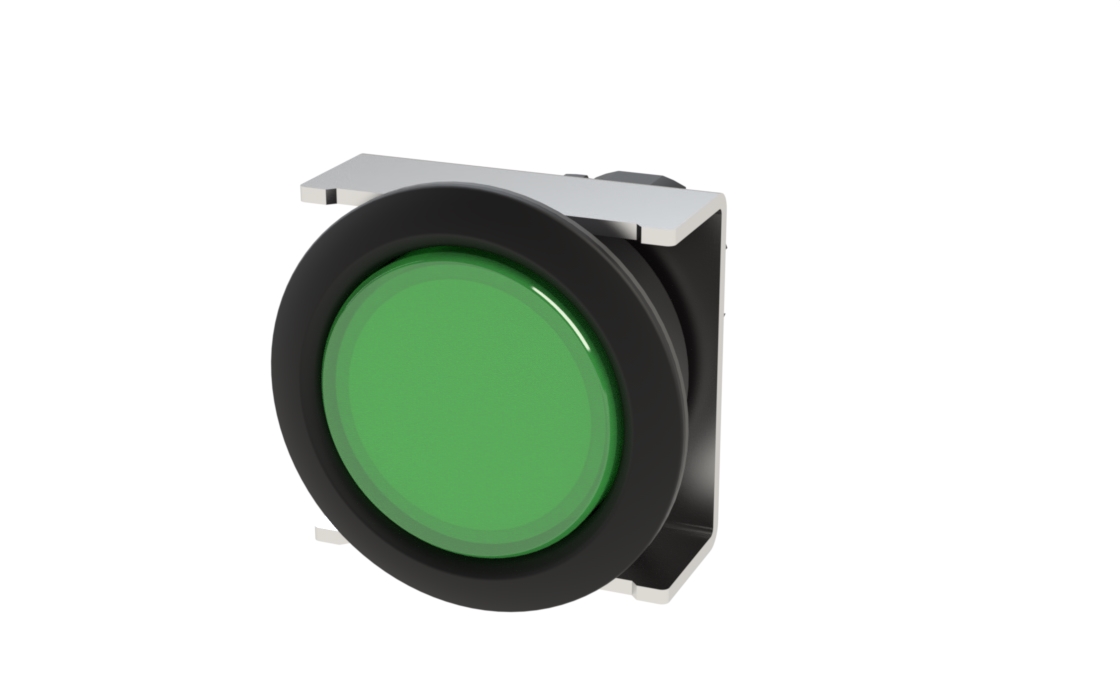

- Φ16系丸形薄形 表示灯
- フレーム形状：丸形薄形(取付穴Φ22.3)
- 寸法（ボタン/フレーム）：Φ28
- 照光部形状：丸平形
- パネル取付け方法（締付リング）：後締め
- パネル内奥行寸法：標準形
- 端子構造：プリント板
その他製品情報
オプションを調べる
他のバリエーション（仕様）
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称 | 形式 | 仕様・備考 |
|---|---|---|

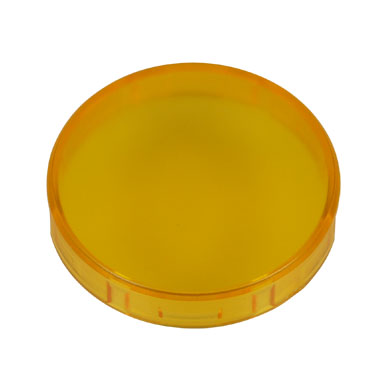

| 丸カラーチップ
|
AR6C404-□ | □：G,R,Y,O,S,C |

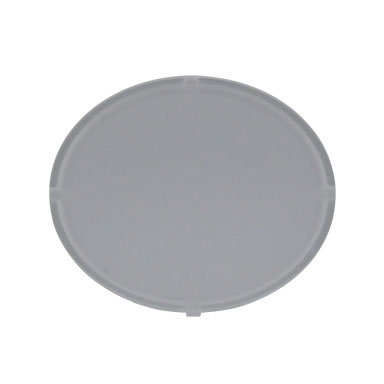

| 記名板(丸平形)
|
AR6P409-□ | □：W,B |

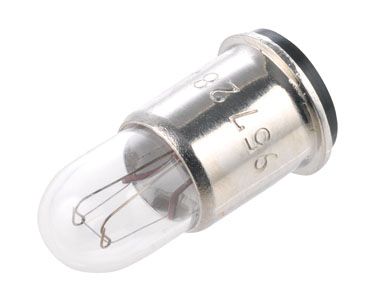

| 白熱ランプ
|
AHX641 | AC/DC5V |
| AHX642 | AC/DC12V | |
| AHX643 | AC/DC24V | |

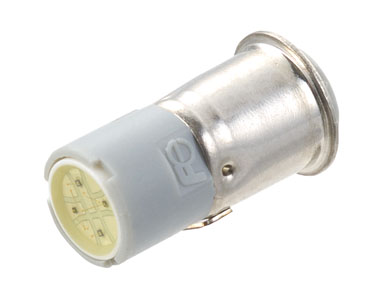

| LEDランプ
|
AHX695-5□ | □：G,R,O,Y,A,S,P DC5V,7mA（Yのみ21mA） |
| AHX695-6□ | □：G,R,O,Y,A,S,P DC6V,7mA（Yのみ21mA） | |
| AHX695-12□ | □：G,R,O,Y,A,S,P DC12V,7mA | |
| AHX695-24□ | □：G,R,O,Y,A,S,P DC24V,7mA | |
| 締付レンチ
|
AHX601 | |

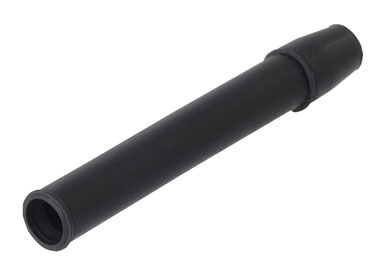

| ランプ取外具
|
AHX672 | |

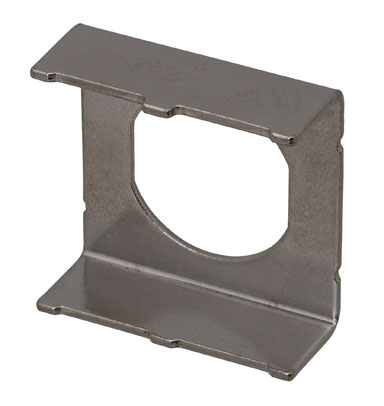

| パネル押え(回り止め付)
|
AF6Y831-B | |

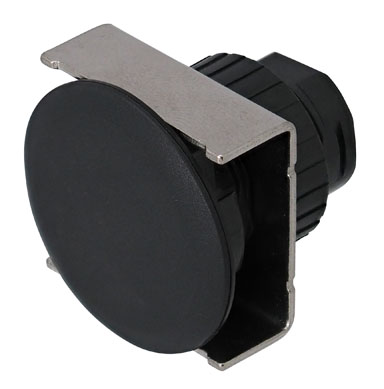

| パネルプラグ
|
AF6Y762-□ | □：B,H,S パッキン，パネル押え，ナット付 |

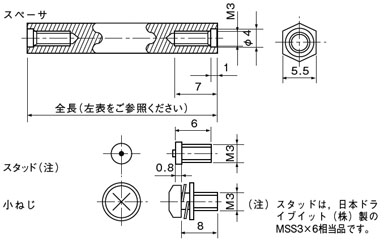

| スペーサ
|
AHX3002-16□ | パネル板厚：1.6mm，全長：42.9mm □：無記号（付属品無），S（スタッド，スプリングワッシャ・小形丸ワッシャ付十字穴付なべ小ねじ） |
| AHX3002-20□ | パネル板厚：2.0mm，全長：42.5mm □：無記号（付属品無），S（スタッド，スプリングワッシャ・小形丸ワッシャ付十字穴付なべ小ねじ） |
|
| AHX3002-23□ | パネル板厚：2.3mm，全長：42.2mm □：無記号（付属品無），S（スタッド，スプリングワッシャ・小形丸ワッシャ付十字穴付なべ小ねじ） |
|
| AHX3002-32□ | パネル板厚：3.2mm，全長：41.3mm □：無記号（付属品無），S（スタッド，スプリングワッシャ・小形丸ワッシャ付十字穴付なべ小ねじ） |
|

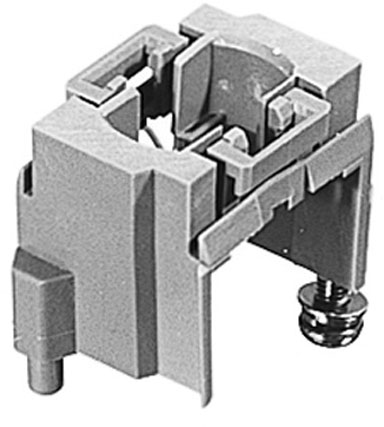

| 門形サポート
|
AHX3003 |
