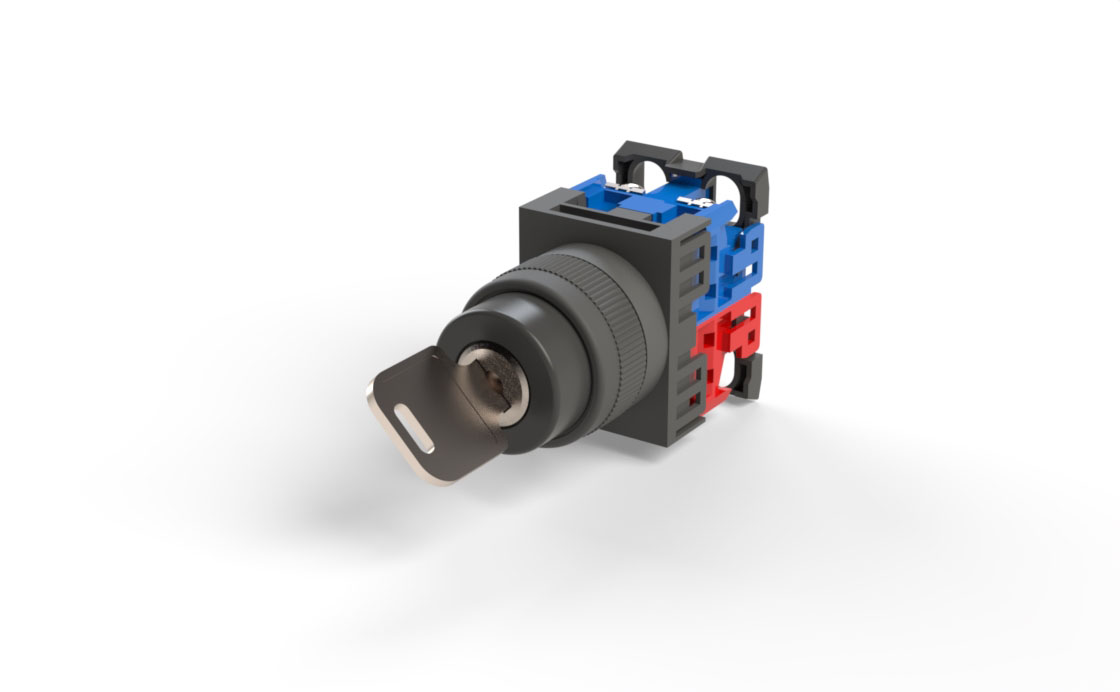

AM22・DM22シリーズAM22JR-0
フリーワードから探す
スプリング端子対応品製品特長
- ・高輝度LED照光品「ぴかりくん」を標準化
- ・締付ナット前面取付方式により文字銘板などの追加・交換作業が容易
- ・短胴の奥行寸法を実現
- ・充電部保護カバーを標準付属
- ・トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意（IEC，EN規格に対応）
- ・標準品でUL/CSA規格およびTÜV（EN規格）を認証取得
- ・CEマーク表示をしています
共通スペック情報
- Φ22丸形 セレクタスイッチ
- フレーム形状：丸形
- 寸法（ボタン/フレーム）：Φ24
- 操作部形状：キー形
- パネル取付け方法（締付リング）：前締め
- パネル内奥行寸法：標準形
- 端子構造：ねじ
- ノッチ数：2ノッチ
- 復帰方式：自動復帰
その他製品情報
オプションを調べる
他のバリエーション（仕様）
関連する詳細形式
PRODUCT SELECTOR
プロダクトセレクターでは、詳細な仕様やキーワードから
目的の製品・形式をお探しいただけます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
資料ダウンロードサイト
会員限定の技術資料およびサンプルプログラム等を無料
にてダウンロードすることが出来ます。
※ Feメンバーシッププレミアム会員のご登録が必要となります。
オプション
| 名称 | 形式 | 仕様・備考 |
|---|---|---|
| 締付レンチ
|
AR9A006 | ナット締付用（片側がφ22用,他方がφ30用） |
| 組替工具
|
AHX321 | 表示灯（全電圧式品）以外 |
| パネルプラグ
|
AHX725-□ | □：B,H 丸形 |
| AHX726-□ | □：B,H 正角形 | |
| ロックリング
|
AHX715 | |
| ベースカバー
|
AR9Y002 | 1接点品用 |
| アダプタ（φ25用）
|
AHX718 | φ25用パッキン（AHX283）を併用してください。 |
| φ22用パッキン
|
AHX730 | 5枚セット |
| 銘板
|
AR9P713-A00 | 正角形,地色：アルミ地+黒,表示文字：無（アルミ製,パッキン付） ※地色：黒仕様及び文字表示仕様もあります。詳細はカタログをご参照ください。 |
| AR9P712-A00 | 長角型,地色：アルミ地+黒,表示文字：無（アルミ製,パッキン付） ※地色：黒仕様及び文字表示仕様もあります。詳細はカタログをご参照ください。 |
|
| AR9P711-A00 | 長角形（下丸）,地色：アルミ地,表示文字：無（アルミ製,パッキン付） ※地色：黒仕様及び文字表示仕様もあります。詳細はカタログをご参照ください。 |
|
| AR9P015-B00 | 長角形（下丸）,ショート,地色：黒,表示文字：無（アルミ製,パッキン付） ※文字表示仕様もあります。詳細はカタログをご参照ください。 |
|
| AR9P014-B00 | 長角形（下丸）,ロング,地色：黒,表示文字：無（アルミ製,パッキン付） ※文字表示仕様もあります。詳細はカタログをご参照ください。 |
|
| 記名板式銘板
|
AR9P009-B | 長角形（下丸） ※樹脂製（黒）,パッキンなし |
| AR9P010-B00 | AR9P009-B用記名板,地色：黒,表示文字：無（アルミ製） ※文字表示仕様もあります。詳細はカタログをご参照ください。 |
|
| AR9P011-B | 長角形（下丸） ※樹脂製（黒）,パッキンなし | |
| AR9P012-B00 | AR9P011-B用記名板,地色：黒,表示文字：無（アルミ製） ※文字表示仕様もあります。詳細はカタログをご参照ください。 |
|
| AR9P007-B | 長角形 ※樹脂製（黒）,パッキンなし | |
| AR9P008-B00 | AR9P007-B用記名板,地色：黒,表示文字：無（アルミ製） ※文字表示仕様もあります。詳細はカタログをご参照ください。 |
|
| キー
|
AR9C022-□ | □：A-F 両方向挿入 |
| 接点ユニット（a接点）
|
AR9B290 | 標準 青色 ※充電部保護カバーは付属していません。 |
| AR9B290-S | オーバーラップ用 青色 ※充電部保護カバーは付属していません。 |
|
| 接点ユニット（b接点）
|
AR9B291 | 標準 赤色 ※充電部保護カバーは付属していません。 |
| AR9B291-S | オーバーラップ用 赤色 ※充電部保護カバーは付属していません。 |
|
| 接点部保護カバー
|
AR9D002-1 | 1段積用（トランス付は除く） |
| AR9D002-2 | 2段積用（トランス付は除く） | |
| 締付リング
|
AM9R744 | 樹脂（黒） |
| AM9R057 | アルミ製 | |
| 充電部保護カバー
|
AR9Y305 |
